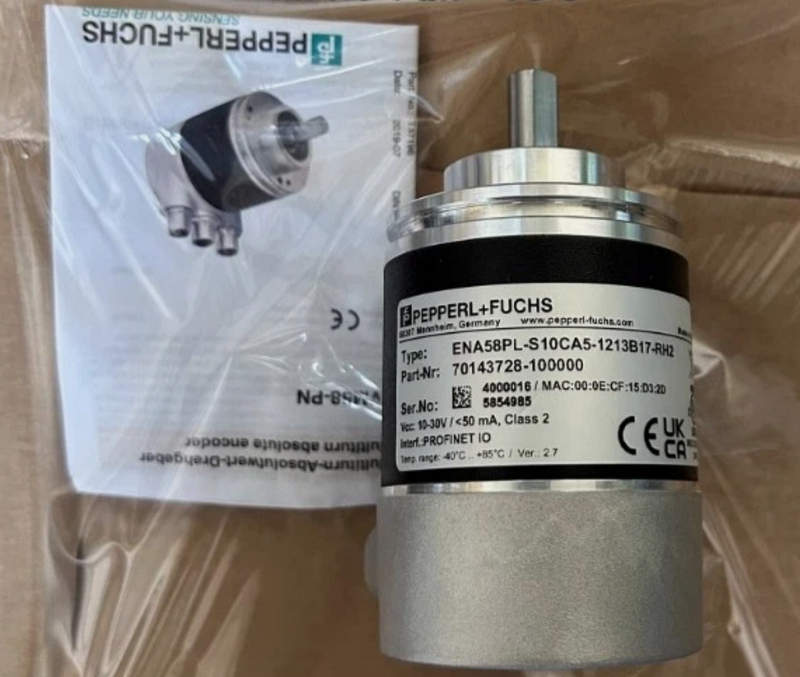

Энкодер Pepperl+Fuchs ENA58PL-S10CA5-1213B17-RH2 — промышленная точность позиционирования для различны задач

Энкодер Pepperl+Fuchs ENA58PL-S10CA5-1213B17-RH2 представляет собой промышленный инкрементальный датчик углового положения, предназначенный для контроля вращения валов приводных механизмов, измерения угловой скорости, определения направления движения и формирования прецизионных импульсных сигналов для систем управления. Данный тип энкодеров широко применяется в узлах автоматизации, приводах, робототехнике, сборочных линиях и других технических системах, где требуется высокоточный обратный связь по положению и скорости вращения.

Конструктивное исполнение

Основные элементы конструкции и материалы, которые обеспечивают его функциональность и надежность включают:

• тип датчика: инкрементальный энкодер;
• корпус: металлический, цилиндрической формы, устойчивый к механическим воздействиям;
• диаметр корпуса: стандартизирован под монтажные фланцы;
• вал датчика: сплошной, из термостойкой стали с минимальным биением;
• подшипниковые узлы: прецизионные шариковые подшипники, обеспечивающие малый люфт и долговечность;
• кодовый диск: оптический, с равномерно нанесенными зонами отражения/прозрачности;
• источник света: светодиод с линзовым формированием пучка;
• приемная часть: фотоприемники, обеспечивающие детектирование светового сигнала;
• система уплотнений: уплотнения по вала и корпусу, обеспечивающие защиту от пыли и влаги;
• разъем/кабель: промышленный разъем для подключения к системам управления;

• крепежные элементы: обеспечивают жесткую фиксацию при монтаже.

Корпус не только служит для крепления внутренних элементов, но также выполняет функции теплового рассеивания; защиту от вибраций; снижение влияния электромагнитных помех; предотвращение попадания пыли и влаги внутрь чувствительных компонентов. Подшипники обеспечивают устойчивое вращение при высоких оборотах; минимальный осевой и радиальный люфт; снижают механический шум и продлевают ресурс работы.

Принцип работы

Работа инкрементального энкодера основана на оптическом принципе формирования цифровых сигналов при вращении кодового диска. Когда вал датчика вращается, вместе с ним вращается кодовый диск, имеющий структуру периодических светопрозрачных и непрозрачных зон; световой поток от источника проходит через диск; фотоприемники регистрируют изменение интенсивности света; это преобразуется в последовательность электрических импульсов. Основные этапы процесса включают следующие элементы:

• создание непрерывного светового потока от светодиода;
• переменное прерывание потока при прохождении через кодовый диск;
• фиксирование изменения интенсивности света фотоприемниками;
• формирование двух выходных сигналов A и B с фазовым сдвигом 90;
• определение направления вращения по последовательности фронтов сигналов;
• генерация сигнала нулевой метки Z для синхронизации отсчета абсолютного положения.

Фазовый сдвиг между каналами A и B обеспечивает возможность вычисления направления вращения, поскольку при вращении в одну сторону сигнал B опережает A, а при вращении в обратную сторону – наоборот; количество импульсов пропорционально угловому перемещению.

Электрические параметры

Электрические характеристики энкодера определяют совместимость с питающими и управляемыми системами, а также условия формирования и передачи сигналов. К ключевым параметрам относятся:

• напряжение питания: типичное для промышленной автоматики;
• потребляемый ток: зависит от типа выходного каскада и условий работы;
• тип выходного сигнала: TTL/HTL или дифференциальный, обеспечивающий помехозащищенность;
• максимальная частота выходных импульсов: определяется скоростью вращения и разрешением датчика;
• уровни логических сигналов: соответствующие стандартам цифровой техники;
• защиты от короткого замыкания на выходах;
• защиты от переполюсовки питающего напряжения;
• фильтрация шумов на входе и выходе;
• сопротивление входов/выходов для предотвращения ошибок считывания.

Тип выходного каскада влияет на уровень устойчивости сигналов к внешним помехам; дифференциальные выходы обеспечивают передачу данных на большие расстояния без потери качества.

Механические характеристики

Механические параметры влияют на долговечность, точность и быстродействие устройства. Основные показатели включают:

• максимальная частота вращения вала при допустимом ресурсе подшипников;
• допустимая радиальная нагрузка на вал;
• допустимая осевая нагрузка;
• момент инерции ротора;
• момент трения при запуске;
• масса устройства;
• класс биения вала;
• защитный уровень корпуса, например IP65/IP67;
• диапазон температур эксплуатации.

Превышение допустимых нагрузок может привести к ускоренному износу подшипников; увеличению вибраций; снижению точности отсчета и сокращению срока службы; соблюдение монтажных требований снижает риск механических дефектов.

Разрешение и выходные сигналы

Энкодер имеет определенное разрешение, определяющее количество импульсов на один оборот вала; разрешение определяется количеством периодических меток на кодовом диске; чем выше разрешение, тем более точные отсчеты углового перемещения доступны системе управления.

Выходные сигналы представлены каналами A и B с фазовым сдвигом; это обеспечивает возможность определения направления вращения; дополнительный сигнал Z служит для фиксации базовой (нулевой) позиции один раз за оборот; сигналы формируются по стандартам цифровой логики; их последовательность и фазовое соотношение используются контроллером для вычислений.

Режимы эксплуатации

Энкодер функционирует в разнообразных режимах, которые определяются условиями применения:

• непрерывное вращение при постоянной скорости;
• переменная скорость с ускорением/торможением;
• реверсивный режим с частой сменой направления;
• циклический режим с частыми пусками/остановками;
• высокоскоростной режим при значительных оборотах;
• низкоскоростной режим с высокой точностью позиционирования.

В непрерывном режиме основной задачей является стабильная передача импульсов; в реверсивном режиме анализ фазового сдвига критичен для определения направления; при частых пусках возрастает нагрузка на подшипниковые узлы.

Тепловые и эксплуатационные особенности

Работа устройства сопровождается тепловыделением, обусловленным потребляемой электроэнергией и трением в механических узлах; тепловой режим зависит от окружающей температуры; вентиляции в месте монтажа; скорости вращения и характера нагрузки. Условия окружающей среды включают следующие параметры:

• диапазон рабочих температур;
• влажность;
• уровень вибраций;
• наличие агрессивных сред;
• электромагнитные помехи;
• качество электрического питания.

Категоризация условий окружающей среды позволяет оценить пригодность устройства для конкретного применения; устойчивость к вибрациям и пыли повышает надежность работы в промышленных условиях.

Области применения

Инкрементальный энкодер данной модели применяется в широком спектре технических систем:

• станки с числовым программным управлением;
• робототехничные комплексы;
• приводы конвейерных линий;
• упаковочные механизмы;
• лифтовые и подъемные системы;
• автоматизированные сортировочные линии;
• измерительные стенды;
• сервоприводы и системы управления движением.

В каждом из применений устройство обеспечивает обратную связь по положению и скорости вращения; используется для коррекции управляющих алгоритмов; повышает точность и стабильность работы систем.

Преимущества применения

Ключевые достоинства данного энкодера включают:

• высокую точность формирования импульсов;
• стабильность фазового сдвига каналов A и B;
• возможность определения направления вращения;
• наличие сигнала нулевой метки;
• устойчивость к промышленным воздействиям;
• широкий диапазон допустимых скоростей;
• универсальные электрические интерфейсы;
• компактную и прочную конструкцию.

Таким образом, энкодер Pepperl+Fuchs ENA58PL-S10CA5-1213B17-RH2 представляет собой прецизионный инкрементальный датчик положения, предназначенный для задач измерения углового перемещения и скорости вала; его конструкция сочетает прочность, точные механические узлы и устойчивую электронику. Принцип работы основан на оптическом формировании импульсной последовательности при вращении кодового диска, а электрические выходы и параметры сигналов адаптированы для промышленной автоматики.
