Промышленный энкодер LF-200BM-C5-26A: стабильный сигнал при интенсивной эксплуатации

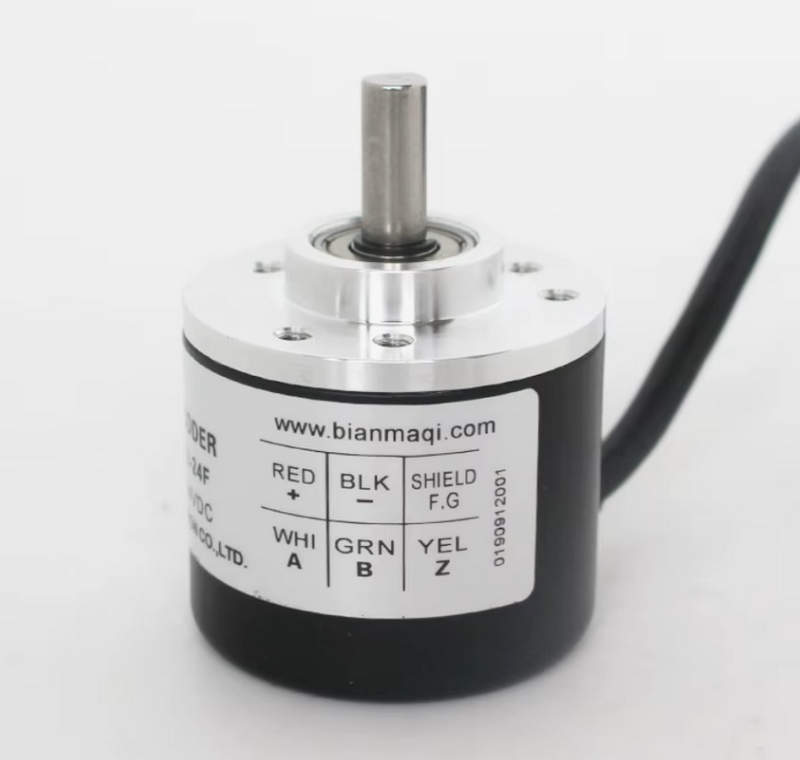

Энкодер PENON LF-200BM-C5-26A относится к классу инкрементальных датчиков углового положения, предназначенных для преобразования механического вращения вала в последовательность электрических импульсов. Устройство применяется в приводах промышленного оборудования, в системах автоматического позиционирования, в конвейерных линиях, упаковочных машинах, станках с числовым программным управлением и механизмах дозирования. Основное назначение энкодера: формирование точного сигнала обратной связи по скорости и положению; обеспечение стабильной работы замкнутых контуров регулирования; контроль направления вращения; повышение точности и повторяемости технологических операций.

Конструктивное исполнение и механическая часть

Конструкция энкодера определяет его устойчивость к нагрузкам и стабильность работы в условиях промышленной эксплуатации. Ниже приведены основные элементы исполнения:

• тип датчика: инкрементальный оптический энкодер;
• корпус: металлический, с антикоррозионным покрытием;
• диаметр корпуса: стандартное промышленное исполнение;
• тип вала: сплошной вал фиксированного диаметра для соединения через муфту;
• подшипниковый узел: прецизионные шариковые подшипники с увеличенным ресурсом;
• кодовый диск: прозрачный или металлизированный диск с нанесённой шкалой импульсных меток;

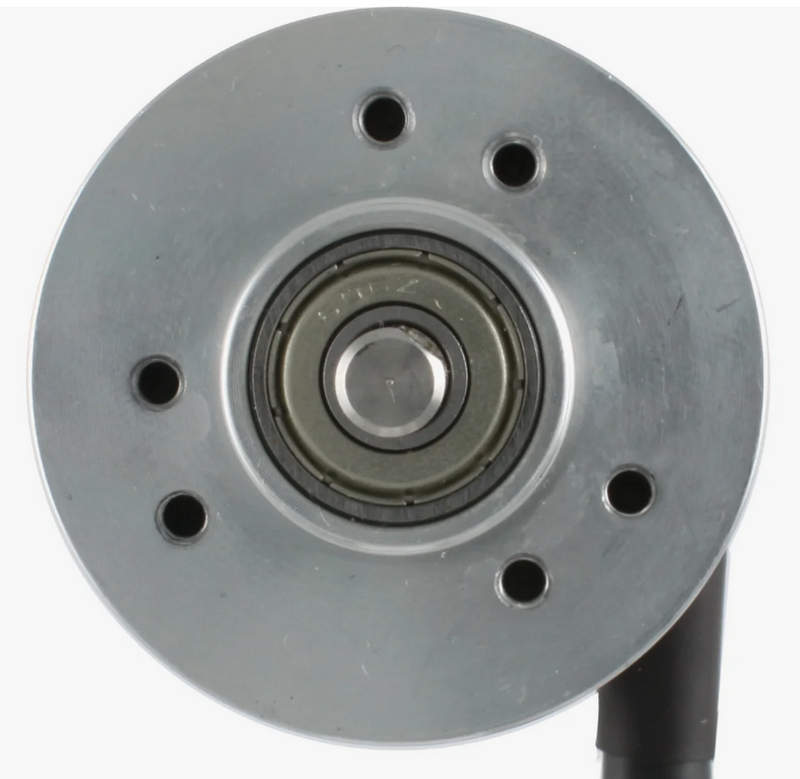

• система фиксации: фланцевое крепление с установочными отверстиями;
• степень защиты: соответствует условиям эксплуатации в запылённой среде;
• вывод сигнала: кабельное подключение или разъём промышленного типа.

Внутренний узел считывания защищён от пыли и влаги; вал установлен на подшипниках с минимальным люфтом; точность изготовления диска определяет стабильность формирования импульсов.

Принцип работы

Принцип действия основан на взаимодействии кодового диска и оптической системы, формирующей импульсные сигналы:

• при вращении вала вращается кодовый диск с чередующимися прозрачными и непрозрачными секторами;
• источник света направляет луч через диск;
• фотодатчики фиксируют изменение интенсивности света при прохождении меток;
• формируются прямоугольные импульсы на выходах каналов A и B;
• каналы A и B имеют фазовый сдвиг 90 для определения направления вращения;
• индексный канал Z генерирует один импульс за полный оборот;
• контроллер подсчитывает импульсы, определяя угол поворота и скорость.

Формирование сигнала происходит при каждом переходе свет/тень; частота импульсов пропорциональна скорости вращения; направление определяется по последовательности фронтов каналов A и B.

Электрические характеристики

Электрические параметры обеспечивают совместимость с промышленными контроллерами и устойчивость к помехам:

• напряжение питания: промышленный диапазон постоянного тока;
• потребляемый ток: зависит от типа выходного каскада;
• тип выходного сигнала: NPN, PNP, TTL или дифференциальный — в зависимости от исполнения;
• максимальная частота выходных импульсов: определяется разрешением и скоростью вращения;
• защита от короткого замыкания: реализована в выходных каскадах;
• защита от переполюсовки: предусмотрена схемотехнически;
• устойчивость к электромагнитным помехам: обеспечивается экранированием и фильтрацией;
• время нарастания и спада фронта: соответствует требованиям промышленной автоматики.

Дифференциальный выход повышает помехоустойчивость на длинных линиях связи; уровни логических сигналов соответствуют стандартам ПЛК и счётчиков импульсов.

Разрешение и точность

Разрешающая способность энкодера определяет точность позиционирования и измерения скорости:

• количество импульсов на оборот — задаётся параметрами кодового диска;
• эффективное разрешение при учёте фронтов — увеличивается при использовании четырёхкратного счёта;
• погрешность импульсной сетки — определяется точностью изготовления диска;
• фазовый сдвиг каналов — строго выдерживается для корректного определения направления;
• радиальное биение — минимизировано конструкцией подшипникового узла;
• повторяемость измерений — высокая при соблюдении условий монтажа.

Чем выше число импульсов на оборот, тем выше точность позиционирования; при высоких скоростях вращения требуется контроллер с достаточной частотой обработки входных сигналов.

Режимы работы

Энкодер PENON LF-200BM-C5-26A рассчитан на эксплуатацию в различных режимах, характерных для производственного оборудования:

• непрерывный режим — постоянное вращение при стабильной скорости;
• динамический режим — частые ускорения и торможения;
• реверсивный режим — многократное изменение направления вращения;
• позиционирование — фиксация точных углов поворота;
• циклический режим — регулярные пуски и остановки;
• работа в составе замкнутого контура регулирования скорости.

Каждый режим требует устойчивого формирования сигнала; перегрузка по скорости может привести к превышению допустимой частоты импульсов; вибрации влияют на точность считывания.

Условия эксплуатации

Эксплуатационные характеристики определяют область применения и надёжность устройства:

• рабочий температурный диапазон — допускает применение в промышленных помещениях;
• влажность — допустима при отсутствии конденсата;
• вибрационная устойчивость — обеспечивается прочной конструкцией корпуса;
• ударные нагрузки — ограничены допустимыми нормами;
• степень защиты — предотвращает проникновение пыли и брызг;
• электромагнитная совместимость — соответствует требованиям промышленной автоматики.

Несоблюдение условий эксплуатации; нарушение герметичности; перегрев; неправильное подключение снижают срок службы устройства.

Монтаж и подключение

Корректная установка энкодера обеспечивает стабильность сигнала и точность измерений:

• соосность вала двигателя и вала энкодера должна быть выдержана;
• рекомендуется использование эластичной муфты для компенсации микросмещений;
• применение экранированного кабеля снижает влияние помех;
• заземление экрана выполняется с одной стороны;
• длина кабеля ограничивается требованиями частоты сигнала;
• подключение выполняется к соответствующим входам ПЛК или контроллера.

Индексный канал используется для калибровки нулевого положения; при включении системы возможно выполнение процедуры инициализации; далее осуществляется подсчёт импульсов относительно базовой точки.

Области применения

Энкодер LF-200BM-C5-26A применяется в следующих областях промышленности:

• станки с ЧПУ;
• конвейерные системы и транспортёры;
• упаковочные и фасовочные линии;
• дозирующее оборудование;
• подъёмные механизмы;
• роботизированные комплексы.

Во всех перечисленных применениях энкодер обеспечивает точное измерение скорости и углового положения, повышая качество и повторяемость производственных операций.

Таким образом, энкодер PENON LF-200BM-C5-26A представляет собой промышленный инкрементальный датчик вращения, обеспечивающий надёжное преобразование механического движения в электрические импульсы. Конструкция с прочным корпусом, точным кодовым диском и качественными подшипниками гарантирует стабильность сигнала и долговечность.
