Molex 0039012080 — стабильность контакта при вибрациях и нагрузках

Электрические соединители являются базовым элементом любой промышленной системы, от распределительных шкафов и серверных стоек до автоматизированных производственных линий. Надёжность контакта напрямую влияет на стабильность работы оборудования, минимизацию простоев и безопасность эксплуатации. Одним из востребованных решений в сегменте силовых и сигнальных разъёмов является корпус разъёма Molex 0039012080, относящийся к линейке Mini-Fit Jr. Данный компонент представляет собой пластиковый корпус гнездового типа, рассчитанный на использование с соответствующими контактами и штыревой частью. Он применяется в системах распределения питания, в промышленной автоматике, телекоммуникационном оборудовании, а также в различных видах электроники, где требуется компактное, но надёжное соединение.

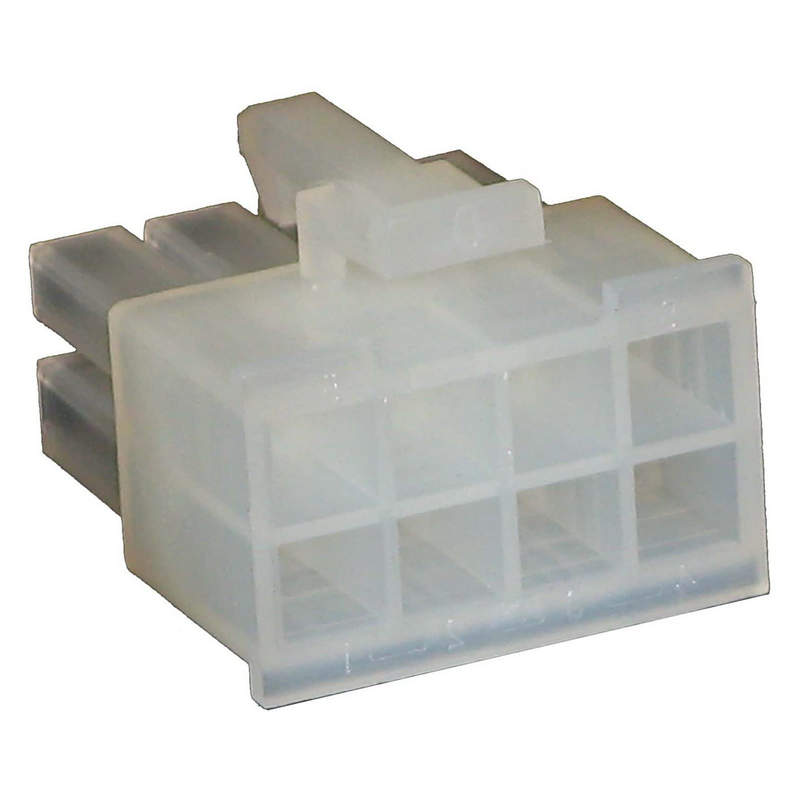

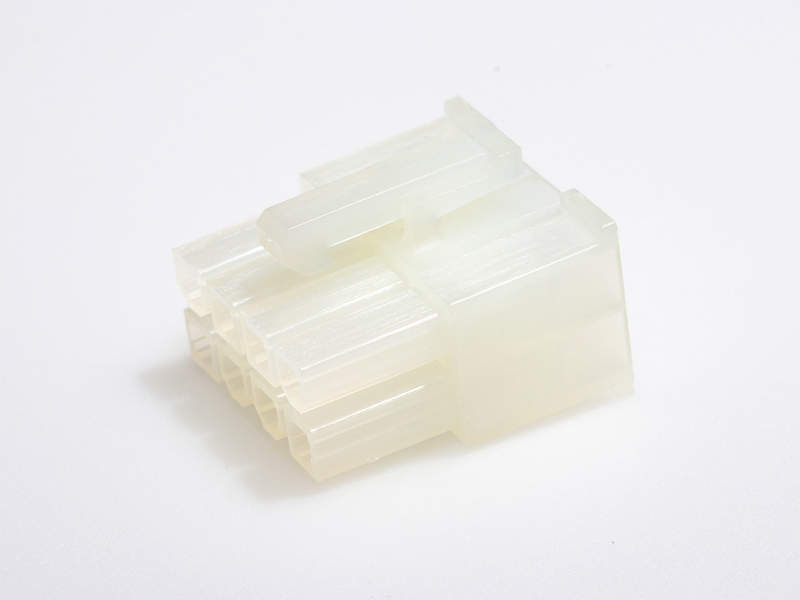

Общая характеристика разъёма Molex 0039012080

Корпус разъёма 0039012080 относится к семейству Mini-Fit Jr, разработанному для передачи питания и сигналов при средних токовых нагрузках. Конструкция предусматривает установку обжимных контактов и последующую фиксацию их в пластиковом корпусе. Ключевые параметры изделия:

• тип корпуса — гнездовой,
• количество контактов — 8 позиций,

• шаг контактов — 4,2 мм,
• ориентация — однорядная конфигурация,
• материал корпуса — термостойкий нейлон,
• цвет — стандартно натуральный или белый,
• рабочее напряжение — до 600 В при соответствующих контактах,
• номинальный ток — до 9 А на контакт при использовании рекомендованных клемм,
• температурный диапазон эксплуатации — в зависимости от применяемых контактов и условий среды.

Такая конфигурация делает компонент универсальным для построения силовых линий в ограниченном пространстве.

Конструктивные особенности и механическая архитектура

Корпус 0039012080 выполнен из прочного изоляционного материала, устойчивого к термическим и механическим воздействиям. Геометрия изделия продумана для обеспечения точного позиционирования контактов и предотвращения неправильного соединения. Конструктивные особенности:

• наличие направляющих элементов для корректной стыковки,
• защёлкивающийся механизм фиксации ответной части,
• внутренние камеры для установки обжимных контактов,
• поляризация, исключающая ошибочную ориентацию,
• усиленные стенки корпуса для повышения жёсткости,
• совместимость с широким спектром контактов серии Mini-Fit Jr.

Поляризация особенно важна в системах распределения питания, где переполюсовка может привести к повреждению оборудования. Корпус исключает возможность некорректного подключения.

Электрические характеристики и эксплуатационные параметры

Разъёмы серии Mini-Fit Jr, к которым относится 0039012080, рассчитаны на передачу значительных токов при сравнительно компактных размерах. Электрические характеристики определяются применяемыми контактами и качеством обжима. Основные параметры:

• номинальное напряжение изоляции — до 600 В,
• номинальный ток — до 9 А на контакт,
• контактное сопротивление — минимальное при корректном обжиме,
• сопротивление изоляции — высокое благодаря качественному диэлектрику,
• стойкость к вибрациям — соответствует требованиям промышленной эксплуатации,
• стойкость к циклам соединения — рассчитана на многократное подключение и отключение.

При использовании сертифицированных контактов обеспечивается стабильная передача питания без перегрева и потерь.

Совместимость с контактами и аксессуарами

Корпус 0039012080 предназначен для работы с обжимными контактами соответствующей серии. Контакты изготавливаются из медного сплава с различными вариантами покрытия, включая оловянное и золочёное. Возможности конфигурации:

• подбор контактов под разные сечения проводников,
• использование инструментов для профессионального обжима,
• комбинирование со штыревой частью разъёма,
• применение фиксирующих клипс и вторичных замков,
• интеграция в кабельные сборки.

Правильный подбор инструмента для обжима напрямую влияет на электрические характеристики соединения и срок службы всей системы.

Области применения в промышленности

Благодаря универсальности конструкции и достаточной токовой нагрузке разъём используется в различных сегментах. Типовые области применения:

• блоки питания промышленного оборудования,
• системы распределения питания в шкафах автоматики,
• серверные и телекоммуникационные стойки,
• медицинское оборудование,
• контроллеры и модули управления,
• источники бесперебойного питания,
• оборудование для энергетики.

Компактность при высокой надёжности делает разъём востребованным в проектах, где необходимо рационально использовать внутренний объём корпуса устройства.

Преимущества использования корпуса 0039012080

Выбор данного корпуса обусловлен рядом объективных преимуществ:

• стандартизированный шаг контактов 4,2 мм,
• высокая токовая нагрузка при компактных габаритах,
• надёжная фиксация контактов внутри корпуса,
• устойчивость к механическим нагрузкам,
• широкая распространённость серии Mini-Fit Jr,
• простота обслуживания и замены контактов,
• доступность комплектующих.

Эти характеристики позволяют использовать изделие как в серийном производстве, так и в индивидуальных инженерных решениях.

Таким образом, корпус разъёма Molex 0039012080 представляет собой надёжное решение для построения силовых и сигнальных соединений в промышленной и электронной аппаратуре. Он сочетает компактные размеры, высокую токовую нагрузку и продуманную механическую конструкцию. Использование стандартизированной серии Mini-Fit Jr обеспечивает совместимость с широким спектром контактов и ответных частей, что упрощает проектирование и модернизацию оборудования.
