Molex 39-01-2040 — оптимальный формат для монтажа и серийного производства
В промышленной электронике разъёмы выполняют не вспомогательную, а критически важную функцию: именно они обеспечивают стабильную передачу питания и сигналов между модулями, блоками и узлами оборудования. От их качества зависит устойчивость системы к вибрациям, нагреву, перепадам нагрузки и длительной эксплуатации в тяжёлых условиях. Одним из распространённых решений в сегменте силовых разъёмов является Molex 39-01-2040 — корпус контактного разъёма из линейки Mini-Fit Jr, рассчитанный на компактные, но достаточно мощные электрические соединения.
Общая характеристика серии
Molex 39-01-2040 относится к семейству Mini-Fit Jr — это линейка разъёмов с шагом контактов 4,2 мм, предназначенных для передачи питания и сигнальных цепей средней мощности. Серия получила широкое распространение благодаря универсальности и совместимости с различными типами клемм и корпусов. Ключевые особенности серии:
- шаг контактов 4,2 мм,
- компактный пластиковый корпус,
- возможность работы с токами до 9 А на контакт (в зависимости от применяемой клеммы и сечения провода),
- надёжная фиксация соединения за счёт защёлки,
- широкий выбор ответных частей и контактных терминалов,
- поддержка различных конфигураций по количеству позиций.

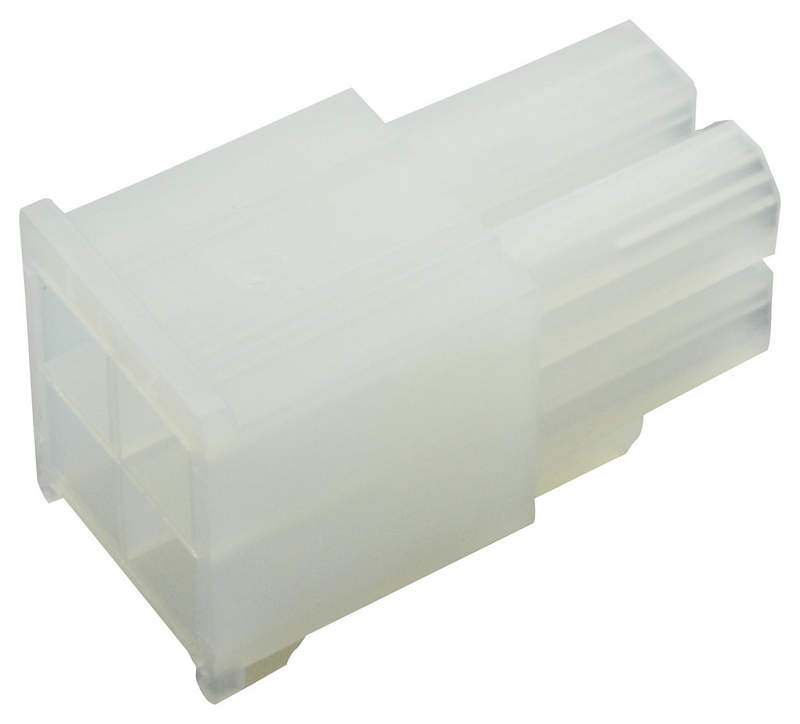

Модель 39-01-2040 представляет собой 4-контактный корпус гнездового типа, рассчитанный на установку обжимных клемм.
Технические характеристики Molex 39-01-2040
Ниже перечислены основные параметры изделия:
- тип изделия — корпус разъёма,
- серия — Mini-Fit Jr,
- количество позиций — 4,
- шаг контактов — 4,2 мм,
- тип монтажа — кабельный,
- тип соединения — гнездовой корпус под обжимные контакты,
- материал корпуса — термостойкий нейлон,
- цвет — натуральный (обычно белый или кремовый оттенок),
- рабочее напряжение — до 600 В (в зависимости от сборки и сертификации),
- рабочий ток — определяется применяемыми клеммами и сечением провода,
- температурный диапазон эксплуатации — обычно до +105 C.
Следует учитывать, что корпус поставляется отдельно от металлических контактов, которые приобретаются и устанавливаются отдельно в зависимости от требуемого сечения провода и токовой нагрузки.
Конструктивные особенности

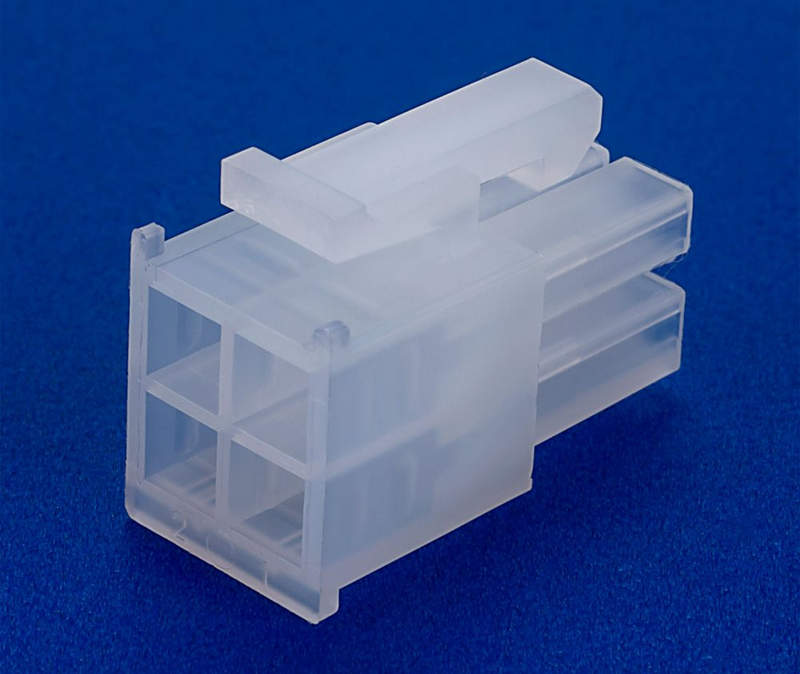

Конструкция Molex 39-01-2040 продумана для обеспечения механической прочности и устойчивости электрического соединения. Корпус изготовлен из высокопрочного нейлона, устойчивого к воздействию температуры и механических нагрузок. Материал обладает достаточной жёсткостью, чтобы выдерживать многократные циклы подключения и отключения без деформации. Внутренняя геометрия корпуса формирует направляющие каналы для установки обжимных контактов. После вставки клеммы фиксируются защёлкивающимся механизмом, предотвращающим обратный выход контакта из гнезда. Это исключает случайное ослабление соединения при вибрации оборудования. Дополнительно корпус оснащён системой ключевания, исключающей неправильную ориентацию при соединении с ответной частью. Такая механическая защита снижает риск ошибок при монтаже и техническом обслуживании. Защёлка на фронтальной части обеспечивает плотное и надёжное соединение с ответным разъёмом, предотвращая самопроизвольное размыкание при механическом воздействии.
Электрические параметры и надёжность соединения
Электрические характеристики зависят от установленного обжимного контакта, однако сама геометрия корпуса рассчитана на работу с достаточно мощными цепями. Благодаря оптимальному расстоянию между контактами и изоляционным перегородкам достигается надёжная изоляция даже при повышенном напряжении. Ключевыми параметрами электрической устойчивости являются:
- низкое контактное сопротивление при корректной обжимке,
- устойчивость к нагреву при длительной токовой нагрузке,
- минимизация искрения при соединении,
- стабильность параметров при вибрации.
При правильном подборе клемм и соблюдении технологии обжима разъём демонстрирует стабильную работу на протяжении длительного срока эксплуатации.
Механическая прочность и устойчивость к внешним воздействиям
В промышленной среде разъёмы подвергаются вибрациям, перепадам температуры и воздействию пыли. Molex 39-01-2040 спроектирован с учётом подобных условий. К важным механическим характеристикам относятся:
- высокая износостойкость пластика,
- устойчивость к механическим нагрузкам при подключении,
- прочность защёлкивающегося механизма,
- стойкость к температурным циклам,
- надёжная фиксация проводов после обжима.
При соблюдении условий эксплуатации корпус сохраняет форму и геометрию даже при интенсивной работе оборудования.
Совместимость и модульность
Одним из преимуществ серии Mini-Fit Jr является широкая совместимость компонентов. Molex 39-01-2040 может использоваться с различными типами клемм, рассчитанными на разные сечения проводов. Это позволяет адаптировать один и тот же корпус под различные задачи. Совместимость обеспечивает:
- гибкость в проектировании кабельных сборок,
- возможность унификации разъёмов в пределах одного проекта,
- снижение складских позиций за счёт стандартной платформы,
- простоту замены компонентов при обслуживании.
Такая модульность особенно востребована в серийном производстве и при модернизации существующих систем.
Области применения
Molex 39-01-2040 широко используется в различных сегментах промышленности и электроники. Ниже рассмотрим основные направления применения:
- промышленные блоки питания,
- системы распределения питания внутри оборудования,
- серверные и вычислительные системы,
- телекоммуникационное оборудование,
- системы автоматизации и управления,
- встраиваемые электронные модули,
- энергетические шкафы и панели.
Разъём подходит для задач, где требуется надёжное подключение нескольких силовых линий в ограниченном пространстве.
Преимущества использования Molex 39-01-2040
Ключевые достоинства модели:
- компактность при высокой токовой нагрузке,
- надёжная механическая фиксация,
- устойчивость к вибрациям,
- простота сборки при наличии обжимного инструмента,
- широкая совместимость в рамках серии,
- высокое качество изготовления.
Эти характеристики делают изделие востребованным как в серийном производстве, так и в ремонтных и модернизационных работах.
Таким образом, Molex 39-01-2040 — это универсальный 4-контактный корпус разъёма серии Mini-Fit Jr, предназначенный для надёжных силовых соединений в промышленной и электронной аппаратуре. Конструкция обеспечивает устойчивость к механическим нагрузкам, стабильность электрических параметров и удобство сборки при использовании соответствующих обжимных контактов. Благодаря сочетанию компактности, механической прочности и совместимости в рамках серии изделие остаётся востребованным решением для построения надёжных электрических соединений в различных отраслях промышленности.
