APT75GP120JDQ3: оптимальное решение для инверторов, приводов и источников питания

Microsemi APT75GP120JDQ3 — это высоковольтный силовой IGBT-модуль, разработанный для применения в составе мощных преобразовательных узлов, инверторов, источников бесперебойного питания и приводных систем. Устройство относится к классу компонентов, рассчитанных на работу при напряжении до 1200 В и токах промышленного диапазона, что делает его востребованным в задачах управления электродвигателями, сварочном оборудовании, энергетических установках и системах альтернативной генерации. Модель сочетает в себе IGBT-транзисторы и быстродействующие диоды в едином корпусе с оптимизированной тепловой архитектурой. Применение современных технологий полевого управления затвором позволяет достигать баланса между коммутационными потерями и эффективностью проводимости.

Технологическая основа и архитектура модуля

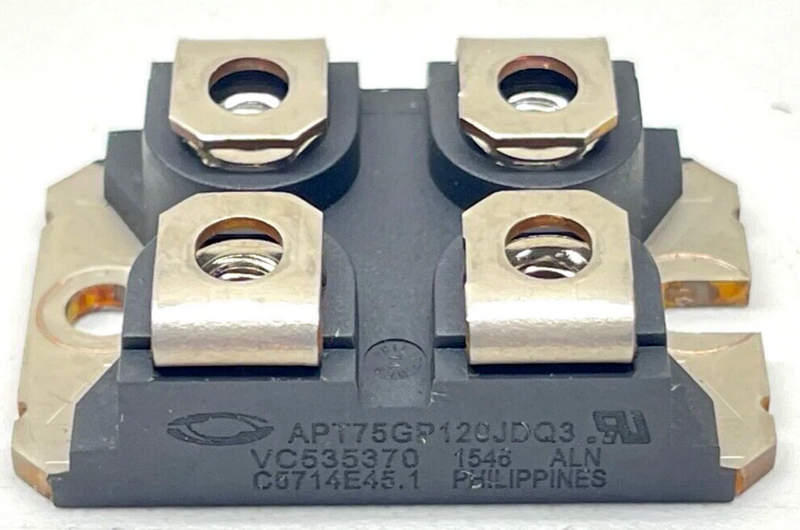

Модуль APT75GP120JDQ3 выполнен в промышленном корпусе с изолированной подложкой, обеспечивающей электрическую развязку силовой части от радиатора. Внутренняя структура включает:

• номинальное напряжение коллектор-эмиттер 1200 В;
• номинальный ток коллектора порядка 75 А при стандартных температурных условиях;
• интегрированный обратный диод с быстрым восстановлением;
• оптимизированную топологию кристаллов для равномерного распределения тока;
• низкое сопротивление насыщения в режиме проводимости;
• возможность работы в импульсном режиме с повышенными токами.

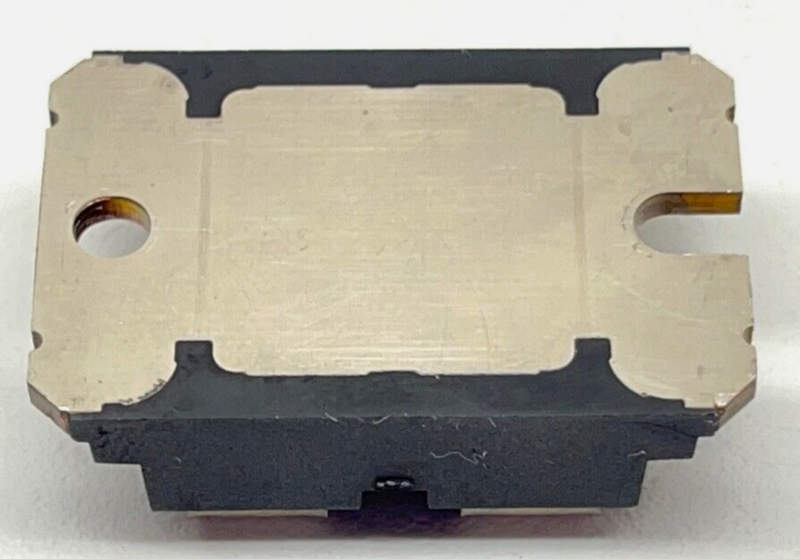

Изоляционная подложка формирует надежную электрическую границу между силовыми выводами и системой охлаждения, что упрощает проектирование силовых шкафов и инверторных стоек.

Принцип действия IGBT-структуры

IGBT объединяет свойства MOSFET и биполярного транзистора. Управление осуществляется через изолированный затвор, при этом ток протекает по биполярному каналу. Такая архитектура обеспечивает:

• низкие потери на переключение;
• высокую нагрузочную способность;
• упрощенное управление по напряжению;
• устойчивость к кратковременным перегрузкам;
• предсказуемые тепловые характеристики.

В APT75GP120JDQ3 применена технология, направленная на снижение хвостового тока при выключении, что положительно влияет на динамические параметры в частотных режимах.

Параметры напряжения и тока

Ключевые показатели модуля формируют его применимость в промышленных установках:

• максимальное напряжение коллектор-эмиттер 1200 В;
• номинальный ток коллектора около 75 А;
• импульсный ток значительно выше номинального при ограниченной длительности;
• напряжение насыщения Vce(sat) на уровне, характерном для IGBT данного класса;
• допустимая температура кристалла до 150 C.

Подобные параметры позволяют использовать модуль в трехфазных мостовых схемах, инверторных каскадах и силовых преобразователях средней мощности.

Динамические показатели

Скорость коммутации является критическим фактором для преобразовательной техники. Для данной модели характерны:

• короткое время включения;
• оптимизированное время выключения;
• контролируемая скорость нарастания тока;
• низкие обратные потери встроенного диода;
• стабильность параметров при нагреве.

Эти характеристики способствуют снижению тепловой нагрузки и повышению КПД системы в целом.

Тепловые характеристики и особенности охлаждения

Эффективность отвода тепла напрямую определяет надежность модуля. В конструкции APT75GP120JDQ3 реализованы:

• низкое тепловое сопротивление переход-корпус;
• равномерное распределение теплового потока по подложке;
• возможность установки на радиаторы различной конфигурации;
• совместимость с принудительным воздушным и жидкостным охлаждением.

Грамотно рассчитанная тепловая модель позволяет использовать модуль в длительных режимах при значительных нагрузках. IGBT-модуль рассчитан на кратковременные токовые перегрузки. При этом необходимо учитывать:

• зависимость допустимого тока от температуры корпуса;
• влияние частоты переключения на тепловые потери;
• важность корректного расчета радиатора;
• необходимость использования термопасты и равномерного прижима.

Соблюдение тепловых режимов существенно продлевает ресурс эксплуатации.

Области применения

APT75GP120JDQ3 востребован в следующих сегментах:

• частотные преобразователи для асинхронных и синхронных двигателей;
• инверторы солнечных электростанций;
• источники бесперебойного питания;
• сварочные аппараты промышленного класса;
• системы электропривода;
• импульсные источники питания высокой мощности.

Сочетание напряжения 1200 В и тока 75 А делает модуль универсальным элементом для средне- и высокомощных каскадов.

Преимущества модели

Ключевые достоинства устройства заключаются в следующем:

• высокая надежность;
• устойчивость к динамическим нагрузкам;
• эффективная тепловая архитектура;
• низкие коммутационные потери;
• широкая область применения;
• промышленный стандарт корпуса.

Такие параметры обеспечивают конкурентоспособность модуля в классе силовых компонентов 1200 В.

В целом, Microsemi APT75GP120JDQ3 представляет собой силовой IGBT-модуль промышленного уровня, предназначенный для работы в высоковольтных и высокотоковых преобразовательных системах. Он сочетает надежную полупроводниковую технологию, продуманную тепловую конструкцию и устойчивость к эксплуатационным нагрузкам. Применение данного модуля оправдано в инверторных системах, электроприводах и энергетическом оборудовании, где требуется стабильная работа при напряжении до 1200 В и токах порядка 75 А.
