Molex 39-01-2020: компактное решение для надёжных межплатных соединений в промышленной электронике

Разъёмы и клеммные соединители играют критически важную роль в промышленной электронике, обеспечивая стабильную передачу сигнала и питания между узлами оборудования. От качества контактной группы, геометрии корпуса и характеристик материалов напрямую зависит работоспособность всей системы — от простых блоков питания до сложных распределённых систем управления. Модель Molex 39-01-2020 представляет собой компонент линейки Mini-Fit Jr., широко применяемой в промышленном и энергетическом оборудовании. Данный элемент используется как часть разъёмной системы для коммутации проводников в устройствах с повышенными требованиями к току, механической фиксации и устойчивости к внешним воздействиям. Конструктивные особенности изделия ориентированы на надёжность соединения при многократных циклах подключения и отключения, а также на устойчивость к вибрациям и тепловым нагрузкам.

Назначение и общая характеристика изделия

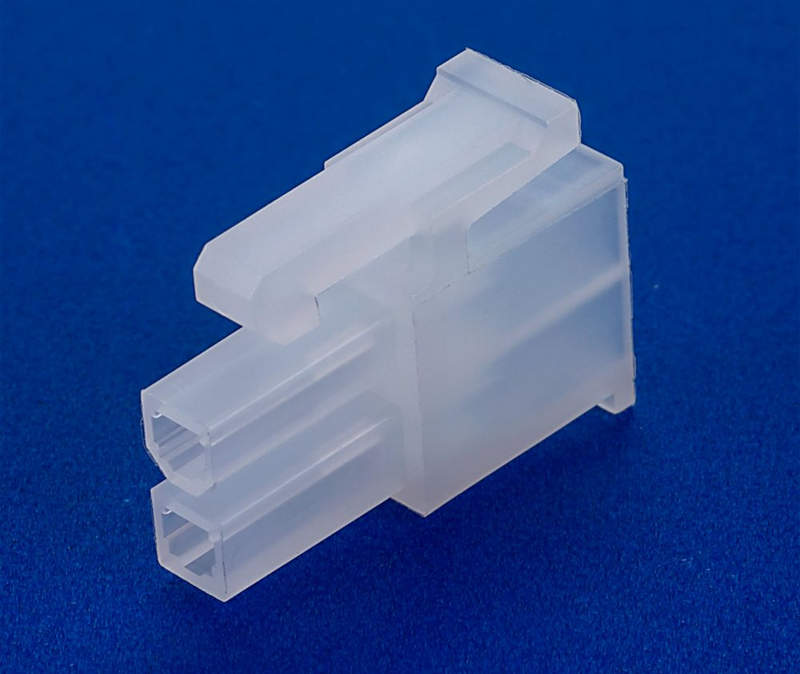

Molex 39-01-2020 относится к категории корпусов разъёмов для кабельных соединений. Изделие разработано для установки обжимных контактов и формирования разъёмной пары с ответной частью соответствующей серии. Ниже перечислены ключевые характеристики компонента:

• тип изделия — корпус разъёма серии Mini-Fit Jr.,
• количество контактов — 2 позиции,
• шаг контактов — 4,2 мм,

• тип монтажа — кабельный,
• материал корпуса — термостойкий полимер,
• номинальное напряжение — до 600 В,
• номинальный ток — до 9 А на контакт (в зависимости от типа клеммы и сечения провода),
• рабочий температурный диапазон — от -40 C до +105 C,
• тип фиксации — защёлка с механической блокировкой,
• совместимость — с контактами серии Mini-Fit Jr. (обжимного типа).

Конструкция изделия обеспечивает надёжную посадку контактов и устойчивость к выталкиванию при подключении к ответной части. Геометрия направляющих элементов минимизирует вероятность неправильной установки.

Конструктивные особенности корпуса разъёма

Molex 39-01-2020 выполнен из износостойкого инженерного пластика, устойчивого к термическим и механическим нагрузкам. Материал корпуса сохраняет стабильность размеров при нагреве и не подвержен растрескиванию при эксплуатации в условиях пониженных температур. Внутренняя структура корпуса включает направляющие каналы для установки металлических контактов. Каждый контакт фиксируется за счёт встроенного защёлкивающего механизма, предотвращающего самопроизвольное извлечение при нагрузке на кабель. Это особенно важно при использовании в мобильных или вибронагруженных системах. Конструкция предусматривает ключевую поляризацию, что исключает ошибочное подключение ответной части. Наличие фиксирующего выступа обеспечивает дополнительную механическую защиту от случайного разъединения. Компактные габариты корпуса позволяют использовать его в ограниченном пространстве внутри распределительных шкафов и блоков питания. При этом шаг 4,2 мм обеспечивает достаточную изоляцию между контактами для работы при повышенном напряжении.

Электрические характеристики и параметры эксплуатации

Ключевые электрические параметры Molex 39-01-2020 формируются в сочетании с установленными контактами и используемым проводом. Ниже рассмотрим основные показатели:

• номинальный ток — до 9 А на контакт,
• максимальное напряжение — до 600 В,
• сопротивление контакта — минимальное, при использовании рекомендованных клемм,
• диэлектрическая прочность — соответствует требованиям промышленного применения,
• изоляционное сопротивление — высокое, благодаря качеству материала корпуса.

Эти параметры позволяют использовать изделие в цепях питания маломощных и средних нагрузок, а также в сигнальных цепях управления. Температурная устойчивость делает разъём пригодным для применения в условиях переменных климатических режимов, включая производственные помещения без постоянного климат-контроля.

Механическая надёжность и долговечность

Разъёмы серии Mini-Fit Jr. рассчитаны на многократные циклы подключения и отключения. Molex 39-01-2020 демонстрирует стабильность геометрии контактных гнёзд при длительной эксплуатации. Ключевыми особенностями механической устойчивости являются:

• стойкость к вибрациям,
• прочность защёлкивающего механизма,
• надёжная фиксация контактов внутри корпуса,
• устойчивость к деформации при монтаже,
• сохранение характеристик при длительной эксплуатации.

Эти свойства делают компонент применимым в промышленной автоматике, транспортных системах, телекоммуникационном оборудовании.

Области применения

Molex 39-01-2020 используется в различных отраслях промышленности. Ниже рассмотрим типовые сферы применения:

• блоки питания промышленного назначения,
• шкафы автоматики и управления,
• серверное и телекоммуникационное оборудование,
• контроллеры и периферийные модули,
• системы распределения питания,
• машиностроительные комплексы,
• оборудование для автоматизированных линий.

Благодаря универсальности конструкции и распространённости серии Mini-Fit Jr., изделие легко интегрируется в существующие проекты без необходимости разработки нестандартных решений.

Таким образом, Molex 39-01-2020 представляет собой надёжный двухконтактный корпус разъёма серии Mini-Fit Jr., предназначенный для промышленного применения в цепях питания и управления. Конструкция обеспечивает устойчивость к механическим нагрузкам, стабильность электрических параметров и безопасность эксплуатации при повышенных напряжениях. Компания «Олниса» осуществляет поставки промышленного оборудования по всей России и странам СНГ.
