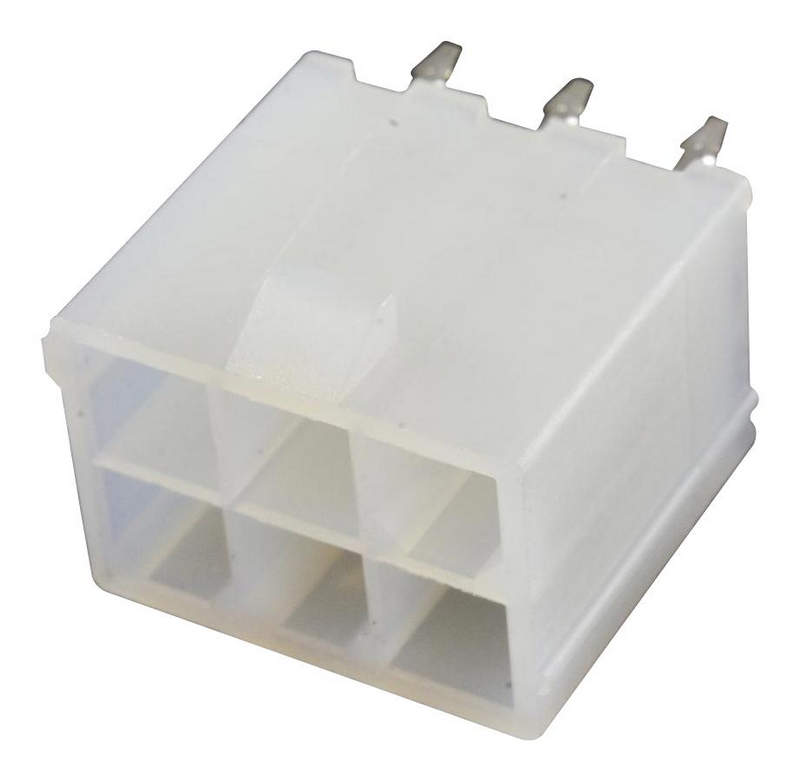

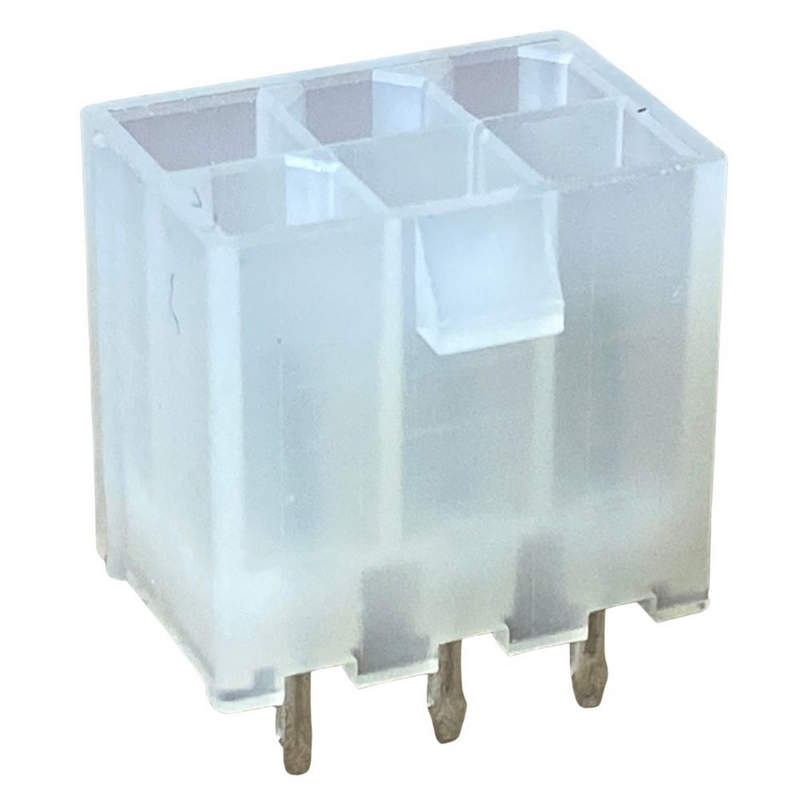

Стабильная передача сигнала и питания с Molex 39-28-1063

Разъём Molex 39-28-1063 относится к линейке Mini-Fit Jr. — одной из наиболее распространённых серий силовых коннекторов для передачи питания и сигнальных цепей в промышленной электронике, телекоммуникационном оборудовании, серверных системах и источниках питания. Конструктивно это корпус на 6 контактов с шагом 4,2 мм, рассчитанный на работу с токовыми нагрузками среднего уровня и предназначенный для создания надёжных разъёмных соединений. Использование подобных разъёмов оправдано в тех случаях, когда требуется компактное, стандартизированное и при этом механически устойчивое соединение с возможностью многократного подключения и отключения. Серия Mini-Fit Jr. широко применяется в блоках питания, распределительных модулях, силовых сборках и узлах управления, где критичны стабильность контакта, защита от случайного размыкания и унификация компонентов.

Позиционирование в серии Mini-Fit Jr.

Ниже представлены ключевые параметры, определяющие место модели 39-28-1063 в линейке:

• тип изделия: корпус розеточного типа для установки обжимных контактов;
• количество цепей: 6 позиций;

• конфигурация: двухрядное исполнение, 3 × 2;
• шаг контактов: 4,2 мм;
• серия: Mini-Fit Jr.;
• назначение: передача питания и сигналов в низковольтных системах;
• совместимость: контакты Mini-Fit Jr. соответствующего сечения провода;
• метод фиксации проводов: через обжимные контакты;
• способ соединения: ответная часть серии Mini-Fit Jr. с направляющими элементами.

Такое исполнение позволяет формировать компактные силовые разъёмы, выдерживающие значительные токи по каждой цепи при сохранении малых габаритов корпуса.

Технические характеристики

Ключевыми техническими характеристиками являются:

• номинальный шаг между контактами: 4,2 мм;
• количество контактов: 6;
• максимальный рабочий ток на контакт: зависит от типа установленного контакта и сечения провода;
• рабочее напряжение: определяется системой контактов и условиями эксплуатации;
• материал корпуса: термостойкий изоляционный полимер;
• температурный диапазон эксплуатации: промышленный, в пределах спецификации серии;
• тип монтажа проводов: обжим;
• тип фиксации ответной части: защёлка с направляющими;
• цвет корпуса: стандартное промышленное исполнение серии.

Следует учитывать, что сам корпус не определяет токовую нагрузку напрямую — она зависит от выбранных обжимных контактов и используемого проводника. Это позволяет гибко проектировать силовые линии с различными параметрами без изменения корпуса.

Особенности конструкции

Корпус Molex 39-28-1063 выполнен в двухрядной конфигурации с чётко сформированными направляющими каналами для установки контактов. Каждый контакт фиксируется внутри корпуса при помощи защёлки, предотвращающей его обратное выталкивание при подключении ответной части. Форма корпуса включает ключевые элементы поляризации, что исключает неправильное соединение. Это особенно важно в блоках питания и силовых модулях, где переполюсовка может привести к повреждению оборудования. Конструкция предусматривает:

• механическую защиту контактной зоны;
• надёжную фиксацию ответной части;
• устойчивость к вибрациям при правильной сборке;
• возможность многократного подключения без существенного ухудшения характеристик.

Материал корпуса обладает достаточной термостойкостью для применения в системах с повышенной температурой внутри шкафа или корпуса оборудования. При этом геометрия контактов и направляющих обеспечивает стабильное усилие соединения. Дополнительным преимуществом является стандартизированная совместимость внутри серии Mini-Fit Jr., что позволяет использовать различные варианты контактов под разные сечения провода без изменения общей архитектуры узла.

Области применения

Ниже приведены основные сферы использования Molex 39-28-1063:

• блоки питания промышленного и серверного назначения;
• распределительные модули питания;
• контроллеры автоматизации;
• встраиваемые силовые модули;
• телекоммуникационное оборудование;
• источники резервного питания;
• системы освещения и LED-драйверы;
• модульные панели управления;
• промышленные компьютеры и IPC.

Благодаря универсальности и высокой степени стандартизации, данный разъём часто применяется в проектах, где требуется унификация компонентов и упрощение логистики.

Преимущества использования в проектировании

Ключевыми преимуществами являются:

• унифицированная серия с широкой номенклатурой контактов;
• надёжная фиксация и защита от случайного размыкания;
• компактные габариты при достаточной токовой нагрузке;
• простота сборки при наличии соответствующего инструмента для обжима;
• возможность масштабирования решения на большее или меньшее число контактов внутри серии;
• стандартизация, упрощающая обслуживание и замену;
• распространённость на рынке компонентов.

Для инженера-конструктора это означает снижение рисков при разработке и доступность комплектующих в долгосрочной перспективе.

Таким образом, Molex 39-28-1063 представляет собой надёжный корпус разъёма серии Mini-Fit Jr., предназначенный для создания силовых и сигнальных соединений с шагом 4,2 мм и конфигурацией на 6 контактов. Его конструкция обеспечивает механическую устойчивость, защиту от ошибочного подключения и совместимость с широкой линейкой контактов. Для предприятий, реализующих проекты в области промышленного оборудования, важна не только техническая надёжность компонента, но и гарантированная поставка. «Олниса» выполняет поставки подобных изделий по России и странам СНГ, обеспечивая логистическую поддержку без выполнения инженерного подбора, что позволяет заказчикам самостоятельно формировать спецификации и получать необходимую продукцию в установленные сроки.
