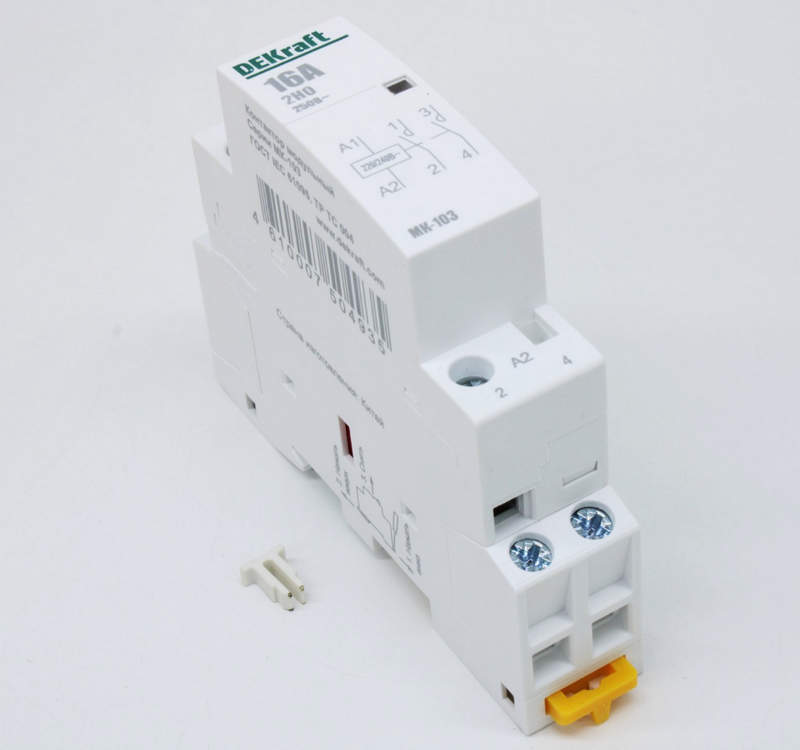

Модульный контактор DEKraft МК-103 18050DEK на 16 А — дистанционная коммутация нагрузки в DIN-формате
Обычный выключатель рассчитан на непосредственное ручное воздействие, тогда как автоматизированной электрической системе требуется иной принцип коммутации. Команда должна поступать от кнопки, таймера, реле, контроллера или другой управляющей цепи, а силовая нагрузка — включаться отдельным электромагнитным аппаратом. Именно эту задачу решает модульный контактор DEKraft МК-103 16 А, артикул 18050DEK. Конкретное исполнение имеет два нормально открытых силовых контакта и катушку управления переменного тока. Пока управляющее напряжение отсутствует, силовая цепь разомкнута. После возбуждения электромагнита оба контакта переводятся в рабочее состояние одновременно.
Технические характеристики
Электрическая конфигурация исполнения 18050DEK рассчитана на дистанционное переключение сравнительно небольших нагрузок переменного тока. Основные параметры устройства следующие:
- артикул — 18050DEK,
- серия — МК-103,

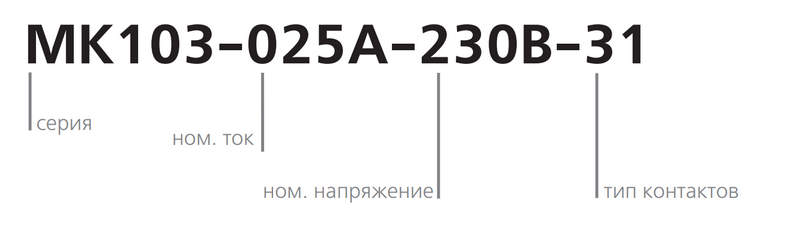

- обозначение исполнения — МК103-016A-230B-20,
- номинальный ток по категориям AC-1 и AC-7a — 16 А,
- номинальный ток по категории AC-7b — 5 А,
- количество силовых полюсов — 2,
- схема контактов — 2НО,
- количество нормально открытых контактов — 2,
- номинальное напряжение катушки управления — 230 В AC,
- номинальное рабочее напряжение силовой цепи — до 400 В AC,
- номинальное напряжение изоляции — 500 В,
- рабочая частота — 50 Гц,
- номинальная мощность по AC-1/AC-7a — 4 кВт,
- номинальная мощность по AC-7b — 1,2 кВт,
- механическая износостойкость — не менее 300 000 циклов включения и отключения,
- коммутационная износостойкость — не менее 30 000 циклов,
- степень защиты открытого аппарата — IP20,
- степень защиты при размещении в соответствующем корпусе — до IP40,
- рабочий температурный диапазон — от −5 до +60 °C,
- класс загрязнения — 2,
- момент затяжки силовых клемм для исполнения 16 А — 0,8 Н·м,
- момент затяжки клемм цепи управления — 0,8 Н·м,
- способ установки — DIN-рейка 35 мм,
- монтажная ширина — 1 модуль, 18 мм,
- заявленный срок службы — 15 лет,
- гарантийный срок эксплуатации — 3 года.
Особенности конструкции устройств
Внутренняя логика DEKraft МК-103 принципиально отличается от механизма автоматического выключателя. Контактор не анализирует перегрузку и не заменяет аппарат токовой защиты. Его задача состоит в другом — многократно изменять состояние силовой цепи по внешней электрической команде. Основой конструкции служит электромагнитный привод. Катушка получает напряжение 230 В AC и создает магнитное поле. Оно перемещает подвижную часть магнитной системы, связанную с контактным узлом. Два нормально открытых канала замыкаются, и нагрузка получает питание. После снятия напряжения с катушки возвратный механизм возвращает контакты в исходное разомкнутое состояние. Такой принцип позволяет физически разделить силовую и управляющую части. Командная цепь не обязана проводить весь ток подключенного потребителя: она лишь воздействует на электромагнит, тогда как основные 16 А проходят через отдельную контактную систему.
Области применения
Исполнение с двумя нормально открытыми контактами удобно там, где две линии должны переключаться одновременно по одному управляющему сигналу. Характерными направлениями применения являются:
- управление группами освещения,
- коммутация электрического отопительного оборудования,
- управление вентиляционными установками,
- переключение небольших насосов,
- работа совместно с суточными и недельными таймерами,
- системы управления нагрузкой по сигналу реле,
- автоматизация инженерного оборудования зданий,
- дистанционное включение отдельных электрических линий,
- распределительные щиты жилых и коммерческих объектов,
- автоматизированные схемы с частыми циклами включения и отключения.
Компания «Олниса» осуществляет поставки модульного, низковольтного и промышленного электротехнического оборудования, включая контактор DEKraft МК-103 16 А 18050DEK. Для заказчиков доступны технические консультации по характеристикам продукции, в рамках которых можно уточнить схему контактов, напряжение катушки управления, категорию применения и параметры конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране.
Преимущества
Практические достоинства исполнения 18050DEK связаны с компактной архитектурой и дистанционным принципом управления. К основным преимуществам относятся:
- ширина всего один DIN-модуль,
- два независимо проведенных нормально открытых полюса,
- управление стандартным напряжением 230 В AC,
- возможность большого числа коммутационных циклов,
- двойной разрыв силовой цепи,
- визуальный контроль состояния контактов,
- простая установка на DIN-рейку,
- отсутствие необходимости в дополнительной настройке,
- совместимость с типовой модульной автоматикой,
- удобство применения в автоматизированных распределительных щитах.
Таким образом, DEKraft МК-103 18050DEK на 16 А представляет собой компактный электромагнитный аппарат, который переносит непосредственную коммутацию нагрузки из управляющей цепи в отдельный силовой механизм. Катушка принимает команду, магнитная система приводит в движение контактный блок, а две нормально открытые цепи меняют состояние одновременно. Исполнение МК103-016A-230B-20 сочетает номинал 16 А по AC-1/AC-7a, двухполюсную схему 2НО, катушку 230 В и корпус шириной 18 мм.
