Циркуляционный насос Grundfos UPS 50-120 F 280 96402103 — трехскоростная модель DN50 для крупных отопительных контуров

В крупных системах отопления движение теплоносителя должно сохраняться не только при номинальном режиме котельной, но и при изменении гидравлического сопротивления отдельных ветвей. Если циркуляция недостаточна, удаленные участки получают меньше тепла, а разница температур между подающей и обратной линиями становится чрезмерной. Для подобных контуров применяется циркуляционный насос Grundfos UPS 50-120 F 280, артикул 96402103. Насос рассчитан на фланцевое подключение DN50 и питается от трехфазной сети 400–415 В. Три ступени скорости дают возможность выбрать один из фиксированных режимов без применения внешнего частотного преобразователя.

Технические характеристики

Исполнение 96402103 относится к крупным циркуляционным насосам Series 200. Для него характерны следующие параметры:

• артикул — 96402103,
• модель — UPS 50-120 F 280,
• категория — циркуляционный насос с мокрым ротором,
• число рабочих скоростей — 3,
• тип подключения — фланцевый,
• условный проход — DN50,
• монтажная длина — 280 мм,

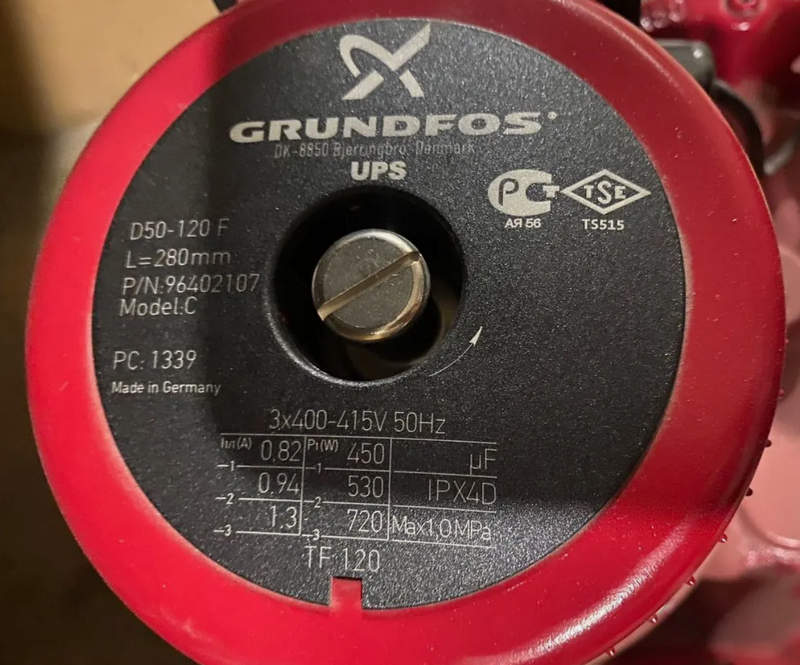

• питание — 3 × 400–415 В,
• частота сети — 50 Гц,
• потребляемая мощность на первой скорости — примерно 280–450 Вт,
• потребляемая мощность на второй скорости — примерно 300–530 Вт,
• потребляемая мощность на третьей скорости — примерно 380–720 Вт,
• рабочий ток на первой скорости — около 0,82 А,
• рабочий ток на второй скорости — около 0,94 А,
• рабочий ток на третьей скорости — около 1,30 А,
• коэффициент мощности — приблизительно 0,79–0,81,
• максимальный напор по обозначению серии — около 12 м,
• рабочая подача зависит от выбранной скорости и сопротивления системы,
• температура жидкости — от −10 до +120 °C,
• минимальное давление на всасывании при +75 °C — около 0,4 бар,
• минимальное давление на всасывании при +90 °C — около 0,7 бар,
• минимальное давление на всасывании при +120 °C — около 1,95 бар,
• класс давления корпуса — PN 6 / PN 10,
• допустимое системное давление для соответствующего фланцевого исполнения — до 10 или 15 бар,
• степень защиты — IPX4D,
• материал корпуса — чугун,
• масса насоса — около 24,3 кг,

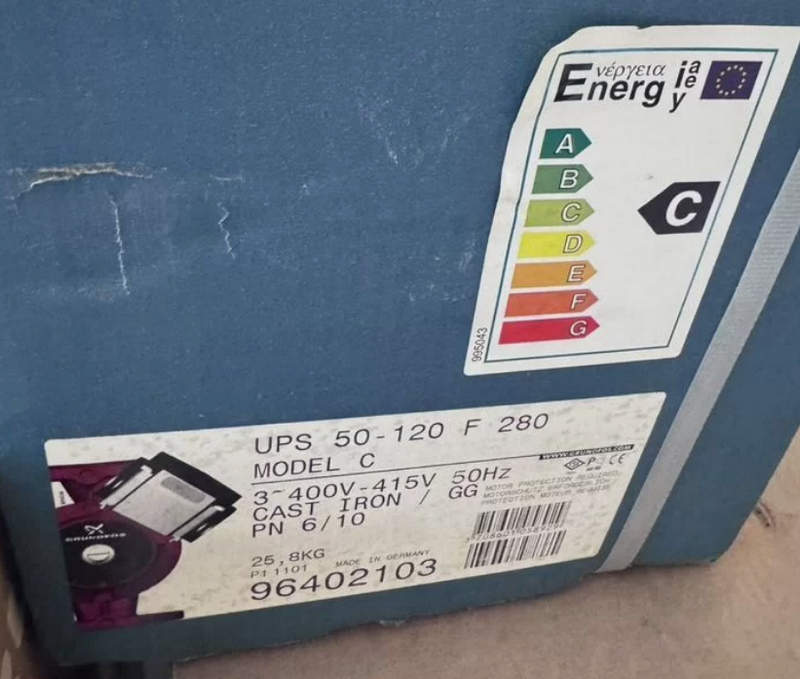

• транспортная масса — около 25,8 кг.

Особенности конструкции устройств

Grundfos UPS 50-120 F 280 96402103 выполнен по мокророторной схеме. Ротор двигателя располагается внутри гильзы и непосредственно окружен перекачиваемой жидкостью. В результате отдельный внешний вентилятор и традиционное торцевое уплотнение вала не требуются. Теплоноситель выполняет сразу несколько вспомогательных функций. Он отводит часть тепла от двигателя, смазывает внутренние опорные элементы и уменьшает необходимость в сложной системе обслуживания. Такая архитектура давно используется в циркуляционных насосах именно потому, что хорошо подходит для продолжительной работы внутри замкнутого контура. Рабочее колесо установлено непосредственно на роторном узле. При вращении оно сообщает жидкости кинетическую энергию, которая затем преобразуется в давление внутри корпуса. Поток проходит через фланцевое присоединение DN50, поэтому модель рассчитана на значительно больший расход, чем компактные резьбовые циркуляторы бытового класса.

Области применения

Конструкция Grundfos UPS 50-120 F 280 ориентирована на системы, где требуется постоянная циркуляция значительного объема теплоносителя. Основными направлениями использования являются:

• крупные системы отопления,
• тепловые пункты,
• котельные,
• циркуляционные контуры коммерческих зданий,
• инженерные системы производственных объектов,
• системы кондиционирования и охлаждения,
• контуры теплообменников,
• распределительные тепловые сети,
• системы с несколькими отопительными ветвями,
• технологические установки с циркуляцией совместимой жидкости.

Компания «Олниса» осуществляет поставки насосного и промышленного оборудования, включая Grundfos UPS 50-120 F 280 96402103. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить питание, присоединительный размер, рабочую температуру и особенности конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране.

Преимущества

Практические достоинства Grundfos UPS 50-120 F 280 связаны с его силовой и гидравлической конструкцией. К основным преимуществам относятся:

• три фиксированные рабочие скорости,
• фланцевое присоединение DN50,
• высокая циркуляционная производительность,
• мокророторная конструкция,
• компактность относительно мощности,
• работа с жидкостью до +120 °C,
• отсутствие отдельного вентилятора двигателя,
• пригодность для длительного режима,
• прочная чугунная гидравлическая часть,
• использование в крупных инженерных системах.

Таким образом, циркуляционный насос Grundfos UPS 50-120 F 280, артикул 96402103, представляет собой трехфазный фланцевый агрегат для систем, где требуется стабильное перемещение теплоносителя через трубопровод DN50. Три ступени скорости позволяют выбирать рабочую характеристику без дополнительного преобразователя частоты. Питание 3 × 400–415 В, температура жидкости до +120 °C, монтажная длина 280 мм и мокророторная конструкция делают Grundfos UPS 50-120 F 280 96402103 категории циркуляционных насосов подходящим решением для котельных, тепловых пунктов и крупных отопительных контуров.
