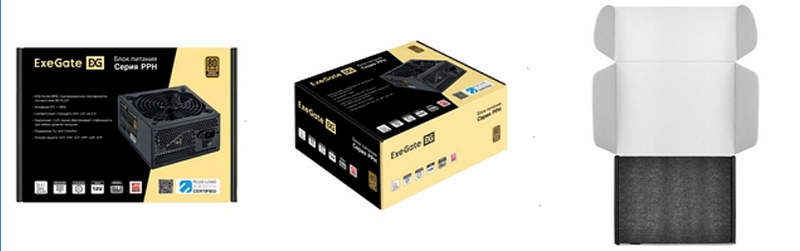

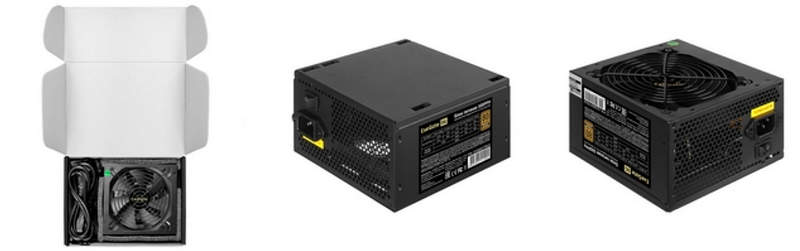

Блок питания ExeGate 500PPH EX280577 на 500 Вт — ATX-модель 80 PLUS Bronze с активным PFC

В современном системном блоке большая часть энергопотребления сосредоточена не на линиях 3,3 и 5 В, как в старых компьютерных архитектурах, а на шине 12 В. Именно она обеспечивает энергетическую основу для преобразователей питания процессора, дискретной графики и ряда других компонентов. Поэтому при оценке блока питания важен не только общий показатель мощности, но и то, какая ее часть реально доступна по основной 12-вольтовой линии. Особенность модели заключается в распределении мощности: на линию +12 В может приходиться до 435 Вт, поэтому основная часть энергетического потенциала доступна именно современным высоконагруженным компонентам.

Технические характеристики

Конфигурация ExeGate 500PPH EX280577 характеризуется следующими параметрами:

• артикул — EX280577,
• модель — 500PPH,
• форм-фактор — ATX 12V v2.4,
• номинальная выходная мощность — 500 Вт,
• диапазон входного напряжения — 115–253 В,
• частота питающей сети — 47–63 Гц,
• максимальный входной ток — 8 А,
• тип корректора мощности — активный PFC,
• максимальный КПД — до 88 %,
• сертификация эффективности — 80 PLUS Bronze,
• ток линии +3,3 В — до 21 А,
• ток линии +5 В — до 20 А,
• ток линии +12 В — до 36,5 А,
• ток линии −12 В — до 0,5 А,
• ток дежурного канала +5VSB — до 2 А,
• совместная мощность +3,3 В и +5 В — до 110 Вт,
• максимальная мощность шины +12 В — 435 Вт,
• мощность линии −12 В — до 6 Вт,
• мощность +5VSB — до 10 Вт,
• основной разъем системной платы — 24 pin ATX,
• процессорные разъемы — 2 × 4+4 pin CPU,
• разъемы питания видеокарт — 4 × PCI-E 6+2 pin,
• количество SATA — 6,
• количество IDE Molex — 3,
• диаметр вентилятора — 120 мм,
• тип подшипника — гидродинамический,
• акустический уровень — приблизительно 23–26 дБА,
• заявленная средняя наработка — 100 000 часов,
• рабочая температура — от 0 до +40 °C,
• размер корпуса — 150 × 86 × 140 мм,
• цвет исполнения — черный.

Особенности конструкции устройств

Электрическая схема ExeGate 500PPH EX280577 построена по архитектуре Dual Forward. Сетевое переменное напряжение сначала проходит входную фильтрацию и выпрямление, после чего силовые ключи преобразуют энергию на высокой частоте. Далее трансформаторная и выходная части формируют постоянные напряжения, необходимые различным узлам компьютера. Такой процесс принципиально отличается от простого понижения напряжения обычным сетевым трансформатором. Высокочастотное преобразование позволяет уменьшить размеры магнитных компонентов и создать источник мощностью 500 Вт в стандартном ATX-корпусе глубиной 140 мм. До основного преобразующего каскада работает активный PFC. Этот узел корректирует форму потребляемого из электросети тока и улучшает коэффициент мощности. В результате входная часть эффективнее взаимодействует с питающей сетью, чем простая схема без активной коррекции.

Области применения

Характеристики ExeGate 500PPH соответствуют компьютерным системам умеренной мощности. Основными вариантами применения являются:

• домашние персональные компьютеры,
• универсальные офисные системы,
• ПК с дискретной видеокартой,
• мультимедийные компьютеры,
• системные блоки с несколькими SSD и HDD,
• рабочие станции умеренной мощности,
• компьютеры с дополнительными вентиляторами,
• ATX-системы с расширенной периферией,
• сборки с повышенной нагрузкой по линии +12 В,
• модернизация совместимых компьютерных систем.

Компания «Олниса» осуществляет поставки компьютерного, промышленного и электротехнического оборудования, включая блоки питания ExeGate 500PPH EX280577 мощностью 500 Вт. Заказчикам доступны технические консультации по характеристикам продукции, позволяющие уточнить распределение мощности, количество разъемов, форм-фактор и особенности конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране.

Преимущества

Основные достоинства ExeGate 500PPH определяются его электрической конфигурацией:

• сертификация 80 PLUS Bronze,
• КПД до 88 %,
• линия +12 В мощностью до 435 Вт,
• активный PFC,
• четыре PCI-E 6+2 pin,
• два CPU 4+4 pin,
• шесть SATA,
• плоские кабели,
• гидродинамический вентилятор,
• комплекс защит силовой электроники.

Таким образом, ExeGate 500PPH EX280577 — это ATX-блок питания мощностью 500 Вт, в котором значительная часть общей мощности сосредоточена на наиболее востребованной современной системой линии +12 В. Ее предел 435 Вт позволяет обеспечивать процессорную и графическую подсистемы при условии, что суммарное потребление компьютера остается в пределах возможностей источника. Сертификат 80 PLUS Bronze, активный PFC, четыре разъема PCI-E 6+2 pin, шесть SATA и полноценный защитный комплекс делают ExeGate 500PPH EX280577 категории компьютерных блоков питания практичным вариантом для домашних и рабочих ATX-систем.
