Устройство плавного пуска Emotron MSF-017 01-1301-01 — управление запуском промышленного электродвигателя

Прямое подключение асинхронного двигателя к трехфазной сети сопровождается резким ростом тока и практически мгновенным появлением механического момента. Для насосов, конвейеров, вентиляторов и других механизмов такой режим способен создавать ударные нагрузки на муфты, ременные передачи, трубопроводы и электрическую сеть. Устройство плавного пуска Emotron MSF-017, артикул 01-1301-01, позволяет изменить характер разгона двигателя и сделать переход от неподвижного состояния к рабочей скорости управляемым. Аппарат относится к трехфазным полупроводниковым софтстартерам и рассчитан на сеть 200–525 В. В отличие от частотного преобразователя он не предназначен для постоянного изменения скорости двигателя после разгона: его основная задача состоит в контроле процесса запуска, остановки и защиты электропривода.

Технические характеристики

Для исполнения Emotron MSF-017 01-1301-01 характерны следующие рабочие параметры:

• номер заказа — 01-1301-01,
• модель — MSF-017,
• тип оборудования — устройство плавного пуска,
• сеть двигателя — 3 × 200–525 В,
• частота питающей сети — 50/60 Гц,
• питание цепи управления — 100–240 В,
• номинальный ток в тяжелом режиме — 17 А,
• номинальный ток в нормальном режиме — 22 А,
• рекомендуемая мощность двигателя при 400 В и тяжелом пуске — 7,5 кВт,
• рекомендуемая мощность двигателя при 400 В и нормальном пуске — 11 кВт,
• рекомендуемая мощность двигателя при 525 В и тяжелом пуске — 11 кВт,
• рекомендуемая мощность двигателя при 525 В и нормальном пуске — 15 кВт,
• категория тяжелого пуска — AC-53a 5.0-30:50-10,
• категория нормального пуска — AC-53a 3.0-30:50-10,
• тип регулирования — трехфазное полупроводниковое управление,
• степень защиты корпуса для данного токового диапазона — IP20,
• габариты корпуса — приблизительно 320 × 126 × 260 мм,
• встроенная защита двигателя I²t — предусмотрена,
• термисторный вход — предусмотрен,
• контроль нагрузки механизма — предусмотрен,
• функции контролируемого разгона и остановки — предусмотрены.

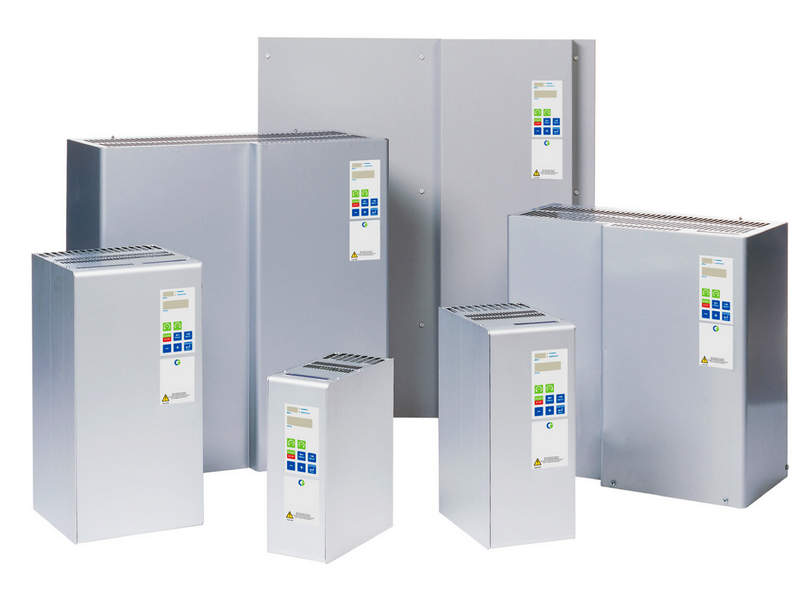

Особенности конструкции устройств

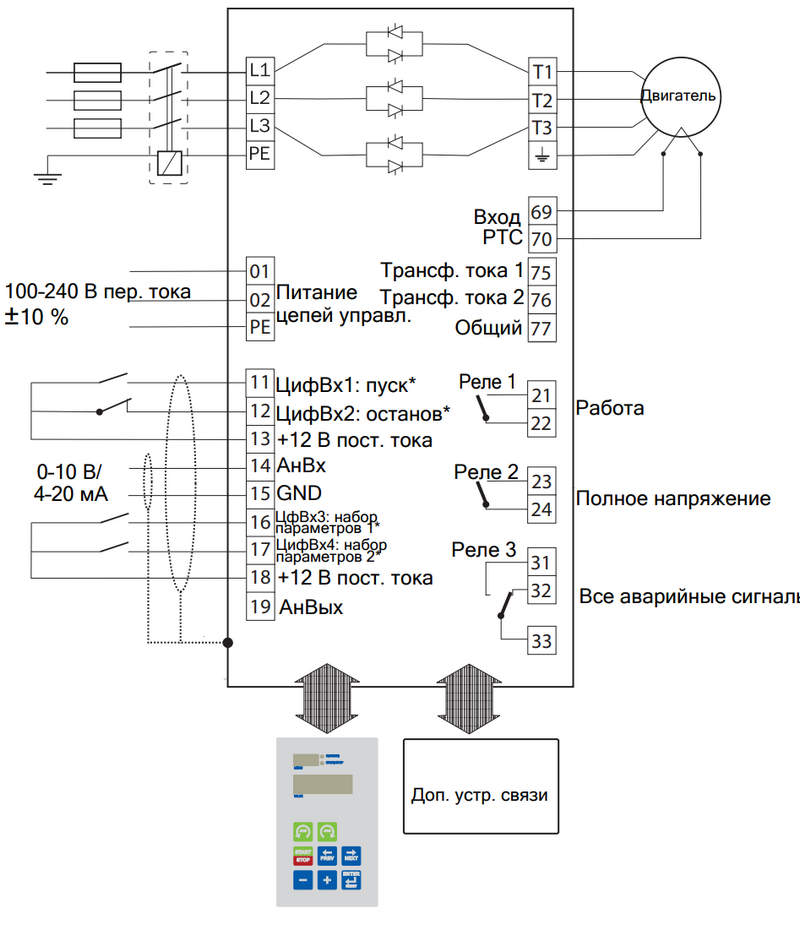

Emotron MSF работает не путем добавления сопротивлений в силовую цепь, а посредством электронного управления напряжением двигателя. В каждой фазе используются силовые полупроводниковые элементы, которые изменяют момент открытия в течение полупериода сетевого напряжения. На начальном участке запуска к двигателю подводится ограниченная энергия, после чего управляющая система постепенно увеличивает ее до полного рабочего режима. Такой подход позволяет воздействовать непосредственно на развиваемый электродвигателем момент. Поскольку момент асинхронной машины сильно зависит от приложенного напряжения, контролируемое изменение напряжения дает возможность избежать грубого механического рывка, характерного для прямого пуска от сети. Особенностью MSF является акцент на управлении моментом, а не только на простой временной рампе напряжения. Электроника оценивает состояние электропривода и формирует процесс разгона в соответствии с заданными параметрами. Это дает более предсказуемое ускорение механизма при изменяющейся нагрузке. После выхода двигателя на штатный режим устройство продолжает выполнять контрольные функции. Встроенная защита I²t оценивает тепловую нагрузку двигателя, а термисторный вход позволяет использовать информацию от температурного датчика обмоток.

Области применения

Функциональные возможности Emotron MSF-017 востребованы там, где прямой запуск создает нежелательные электрические или механические нагрузки. Основные варианты применения следующие:

• центробежные насосы,
• вентиляторы,
• компрессоры,
• конвейерные линии,
• ленточные транспортеры,
• дробильные механизмы,
• мешалки,
• центрифуги,
• станочное оборудование,
• промышленные приводы с тяжелым пуском.

Компания «Олниса» осуществляет поставки промышленной автоматики и приводной техники, включая устройства плавного пуска Emotron MSF-017 01-1301-01. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить номинальный ток, напряжение, режим нагрузки и особенности конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране.

Преимущества

К характерным достоинствам Emotron MSF относятся:

• управляемый разгон двигателя,
• снижение механического удара при запуске,
• контроль момента,
• плавное торможение насосной нагрузки,
• встроенная защита двигателя,
• контроль фактической нагрузки механизма,
• поддержка тяжелых пусковых режимов,
• трехфазное силовое управление,
• прочный металлический корпус,
• широкая промышленная применимость.

Таким образом, Emotron MSF-017 01-1301-01 представляет собой полупроводниковое устройство плавного пуска для трехфазных электродвигателей. Артикул 01-1301-01 соответствует исполнению MSF-017 с силовым напряжением 200–525 В и управляющим питанием 100–240 В. При сети 400 В модель может использоваться с двигателем порядка 7,5 кВт в тяжелом режиме либо 11 кВт при нормальной нагрузке.
