Электрический тестер Fluke T6-1000 4910269 — измерение напряжения и тока через открытую вилку FieldSense
Во многих электротехнических проверках основная потеря времени возникает еще до самого измерения. Специалисту приходится искать доступную контактную точку, снимать крышку, подводить щупы к проводнику и удерживать их в положении, исключающем случайное соскальзывание. В тесном шкафу либо распределительной коробке такой способ не всегда удобен. Электрический тестер Fluke T6-1000, номер изделия 4910269, использует другой подход: переменное напряжение и ток могут определяться через открытую измерительную вилку без непосредственного касания щупом токоведущего металла. В основе прибора находится технология FieldSense, позволяющая получать действительные измерительные значения, а не ограничиваться простым обнаружением присутствия электрического поля.
Технические характеристики
Измерительные возможности Fluke T6-1000 охватывают основные параметры низковольтных электрических цепей. Для конкретной модели характерны следующие значения:
- номер изделия — 4910269,
- модель — T6-1000,
- максимальное переменное напряжение FieldSense — 1000 В,
- разрешение FieldSense по напряжению — 1 В,
- погрешность FieldSense по переменному напряжению — ±(3 % показания + 3 отсчета) в диапазоне 45–66 Гц,
- максимальный переменный ток FieldSense — 200,0 А,
- разрешение по току — 0,1 А,
- погрешность измерения тока — ±(3 % + 3 отсчета) при 45–66 Гц,
- диапазон определения частоты FieldSense — 45–66 Гц,
- разрешение по частоте — 1 Гц,
- максимальное переменное напряжение при использовании щупов — 1000 В,
- погрешность AC при контактном измерении — ±(1,5 % + 2 отсчета),
- максимальное постоянное напряжение — 1000 В,
- погрешность DC — ±(1 % + 2 отсчета),
- диапазон сопротивления — от единиц Ом до 100 кОм,
- основные пределы сопротивления — 2000 Ом, 20,00 кОм и 100,0 кОм,
- ширина открытой измерительной вилки — 17,8 мм,
- максимальный размер проводника — до 4/0 AWG или приблизительно 120 мм²,
- тип измерения переменного сигнала — True RMS,
- категория безопасности — CAT III 1000 В / CAT IV 600 В,
- функция HOLD — предусмотрена,
- подсветка дисплея — предусмотрена.
Особенности конструкции устройств

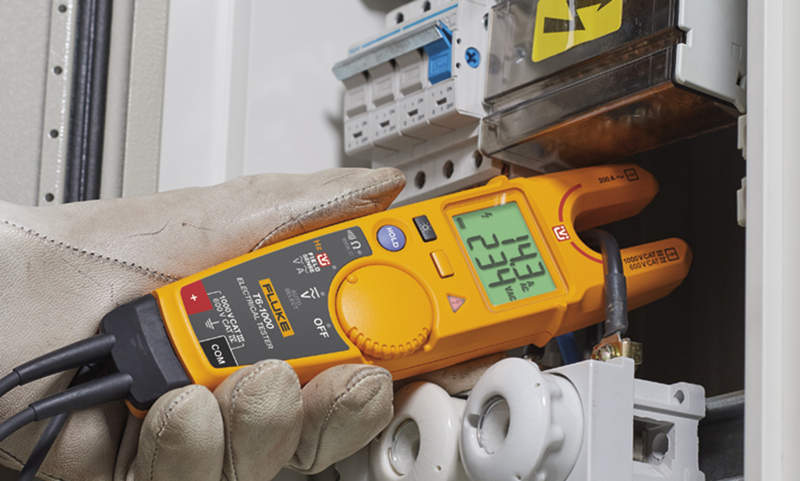

Главное отличие Fluke T6-1000 от классических токовых клещей заметно уже по форме измерительной части. Вместо замкнутого магнитопровода с подвижной губкой используется открытая вилка. Проводник достаточно разместить внутри ее рабочей зоны, не размыкая механизм и не охватывая кабель замкнутым кольцом. При измерении переменного тока прибор воспринимает магнитное поле, возникающее вокруг проводника. Однако функция FieldSense идет дальше обычного токового измерения. Для определения переменного напряжения тестер анализирует электрическое поле, взаимодействующее с внутренним опорным сигналом прибора. Благодаря этому на дисплее появляется численное значение напряжения без прямого металлического контакта измерительного щупа с проводником. Такой метод нельзя путать с функцией бесконтактного индикатора напряжения. Обычный детектор чаще всего сообщает только о вероятном наличии поля. Fluke T6-1000 выполняет измерение и выводит конкретное значение в вольтах.
Области применения
Fluke T6-1000 ориентирован на оперативную диагностику электрических сетей и оборудования. Его возможности востребованы при следующих работах:
- проверка наличия и величины переменного напряжения,
- измерение тока без разрыва проводника,
- одновременная оценка напряжения и токовой нагрузки,
- проверка трехфазных и однофазных электрических линий,
- диагностика распределительных щитов,
- контроль питания промышленного оборудования,
- обслуживание электрических приводов,
- поиск неисправностей в силовых цепях,
- контактное измерение постоянного напряжения,
- проверка сопротивления обесточенных участков.
Компания «Олниса» осуществляет поставки контрольно-измерительного и промышленного оборудования, включая электрические тестеры Fluke T6-1000 4910269. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить измерительные диапазоны, функции FieldSense и особенности конкретной модели. Компания также обеспечивает оперативную доставку по всей стране.
Преимущества
Практическую ценность Fluke T6-1000 определяет сочетание контактных и бесконтактных методов измерения:
- измерение AC-напряжения без касания щупами токоведущего металла,
- одновременный контроль напряжения и тока,
- диапазон переменного тока до 200 А,
- измерение напряжения до 1000 В,
- широкая открытая вилка 17,8 мм,
- поддержка проводников до 120 мм²,
- технология True RMS,
- контактное измерение сопротивления,
- функция удержания показаний,
- высокие категории электрической безопасности.
Таким образом, Fluke T6-1000 4910269 отличается от традиционного мультиметра самим способом проведения наиболее частых проверок. Вместо обязательного поиска двух открытых контактных точек технология FieldSense позволяет разместить одиночный проводник внутри вилки и получить измеряемые значения переменного напряжения и тока. Диапазоны достигают 1000 В AC и 200 А AC. При необходимости прибор возвращается к классической контактной схеме: штатные щупы используются для измерения постоянного и переменного напряжения до 1000 В, а также сопротивления до 100 кОм.
