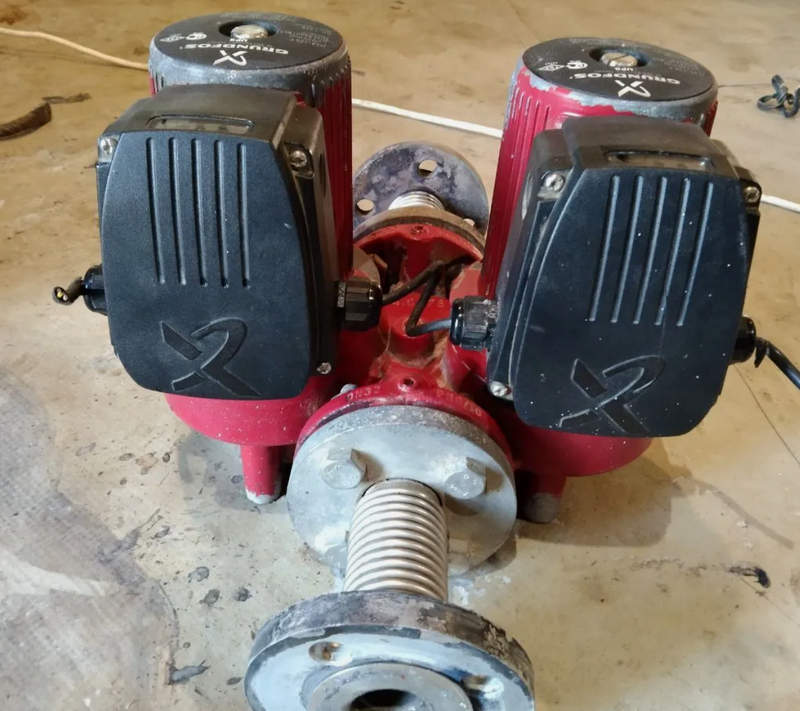

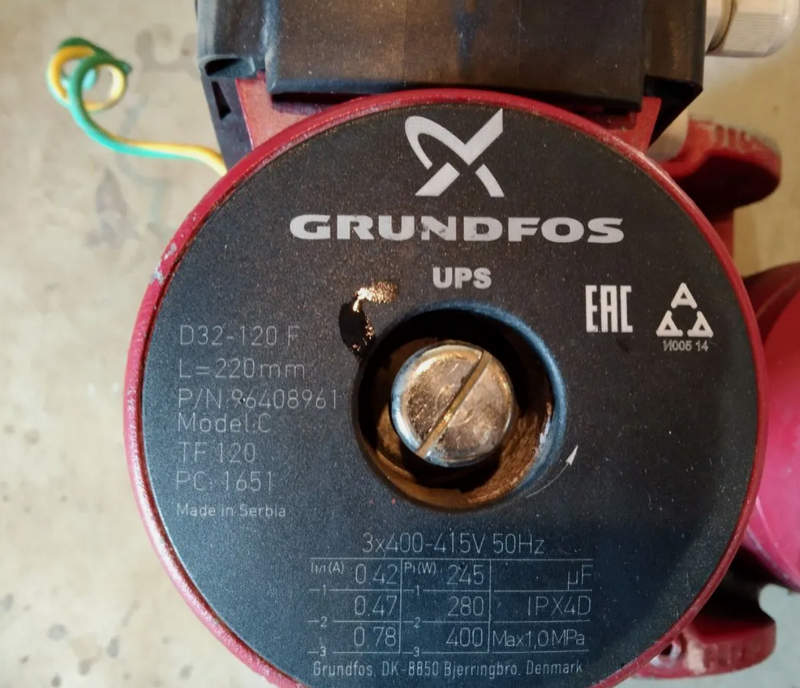

Grundfos UPSD 32-120 F 220 96401841 Model C — сдвоенный насос DN32 для резервируемой циркуляции
В тепловом контуре насос может быть не просто источником движения теплоносителя, а критической точкой всей системы. Если установлен единственный агрегат, его остановка одновременно прекращает циркуляцию во всем обслуживаемом участке. В инженерных сетях, где такой сценарий нежелателен, используют сдвоенную гидравлическую компоновку с двумя самостоятельными приводами. Именно к этому типу оборудования относится Grundfos UPSD 32-120 F 220, артикул 96401841, исполнение Model C. В общем корпусе размещаются две насосные головки, каждая из которых имеет собственный электродвигатель и трехступенчатую регулировку. Такая архитектура дает возможность строить рабочую схему с чередованием агрегатов либо использовать одну сторону как резервную.
Технические характеристики
Для исполнения Grundfos UPSD 32-120 F 220 96401841 характерен следующий набор параметров:
- номер изделия — 96401841,
- исполнение — Model C,
- серия — UPSD Series 200,
- тип агрегата — сдвоенный циркуляционный насос,
- конструкция двигателя — мокрый ротор,
- количество насосных головок — 2,
- количество фиксированных скоростей каждой головки — 3,
- номинальный размер присоединения — DN32,
- тип соединения с трубопроводом — фланцевый,
- исполнение фланцев — PN6/PN10,
- монтажная длина — 220 мм,
- электропитание — 1 × 230–240 В,
- частота питающей сети — 50 Гц,
- потребляемый ток на первой ступени — приблизительно 1,55 А,
- потребляемый ток на второй ступени — приблизительно 1,65 А,
- потребляемый ток на третьей ступени — приблизительно 1,75 А,
- потребляемая мощность на первой скорости — около 320 Вт,
- потребляемая мощность на второй скорости — около 340 Вт,
- максимальная потребляемая мощность — порядка 380 Вт,
- емкость рабочего конденсатора — 10 мкФ,
- предельно допустимое давление системы — 10 бар,
- температурный класс — TF120,
- максимальная температура рабочей среды — +120 °C,
- минимальная температура рабочей среды — −10 °C,
- степень защиты электродвигателя — IPX4D,
- материал гидравлического корпуса — чугун,
- материал рабочего колеса — нержавеющая сталь,
- номинальная подача — около 8 м³/ч,
- номинальный напор — около 7,3 м,
- предельный напор по типоразмеру — приблизительно 12 м.
Особенности конструкции устройств
Основное отличие UPSD от одиночного UPS заключается не в увеличенном корпусе, а в совершенно иной эксплуатационной логике. Гидравлическая часть объединяет два независимых насосных модуля, благодаря чему одна точка трубопровода получает сразу два возможных источника циркуляции. Обе головки могут использоваться поочередно. При такой схеме моторесурс распределяется между двумя приводами, а продолжительная эксплуатационная нагрузка не концентрируется только на одном электродвигателе. Другой вариант — работа одного агрегата в качестве основного, а второго в качестве готового резерва. Каждая насосная головка построена по мокророторной схеме. Внутри такого двигателя отсутствует привычная компоновка с вынесенным наружу вращающимся валом и отдельным торцевым уплотнением. Ротор располагается в герметично отделенной зоне и работает в непосредственной связи с перекачиваемой жидкостью. Теплоноситель при этом становится частью самой конструкции насоса. Он отводит тепло от внутренних элементов и создает условия для работы опор ротора. Именно поэтому циркуляционные агрегаты этого типа отличаются от сухороторных машин как по устройству, так и по требованиям к качеству рабочей среды.
Области применения
Grundfos UPSD 32-120 F 220 предназначен для систем с постоянным движением теплоносителя и повышенными требованиями к эксплуатационной надежности. Наиболее характерные направления использования следующие:
- центральные отопительные системы,
- котельные,
- индивидуальные тепловые пункты,
- контуры теплообменного оборудования,
- системы вентиляции с водяным теплоносителем,
- контуры кондиционирования,
- инженерные сети коммерческих зданий,
- промышленные тепловые системы,
- объекты с резервированием циркуляционных агрегатов,
- технологические контуры с допустимыми параметрами рабочей жидкости.
Компания «Олниса» поставляет насосное, инженерное и промышленное оборудование, включая Grundfos UPSD 32-120 F 220 96401841 Model C. Для заказчиков доступны технические консультации по характеристикам продукции, позволяющие уточнить присоединительный размер, питание, количество скоростей и параметры конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране.
Преимущества
Эксплуатационные достоинства Grundfos UPSD 32-120 F 220 определяются прежде всего сдвоенной схемой:
- две независимые насосные головки,
- возможность организации рабочего резерва,
- равномерное распределение моторесурса при чередовании,
- три фиксированных режима производительности,
- мокророторная конструкция,
- фланцевое присоединение DN32,
- работа при температуре жидкости до +120 °C,
- рабочее давление до 10 бар,
- устойчивая стационарная компоновка,
- пригодность для ответственных циркуляционных контуров.
Таким образом, Grundfos UPSD 32-120 F 220 96401841 Model C следует рассматривать прежде всего как сдвоенный циркуляционный узел, а не как обычный насос с увеличенной гидравлической частью. Два отдельных привода позволяют организовать чередование или резервирование, сохраняя одну общую точку подключения к трубопроводу. Фланцевое исполнение DN32, питание 230–240 В, три скорости, мокрый ротор и температурный диапазон до +120 °C делают модель пригодной для котельных, тепловых пунктов и других систем, где циркуляция должна оставаться устойчивой при длительной эксплуатации.
