Циркуляционный насос Grundfos UPS 80-120 F 360 96402441 — мощная трехскоростная модель DN80 для тепловых сетей

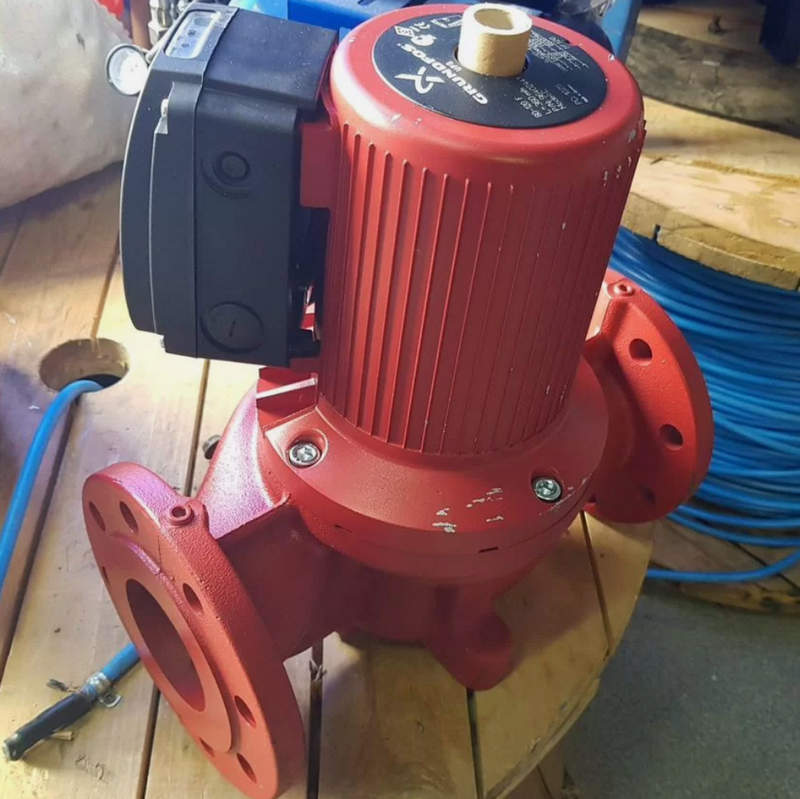

В крупном отопительном контуре насос работает не с отдельной батареей или локальным потребителем, а с существенным объемом теплоносителя, распределенным между магистралями, теплообменниками и несколькими ветвями системы. Здесь значение имеют уже десятки кубометров в час, а гидравлическое сопротивление трубопроводов требует заметного напора. Для такой нагрузки применяется циркуляционный насос Grundfos UPS 80-120 F 360, артикул 96402441. Это не компактный резьбовой циркулятор бытового класса. Конкретная модификация имеет фланцевое присоединение DN80, монтажную длину 360 мм и чугунный гидравлический корпус PN10. Электродвигатель питается от трехфазной сети 400–415 В и допускает выбор одной из трех заранее заданных скоростей.

Технические характеристики

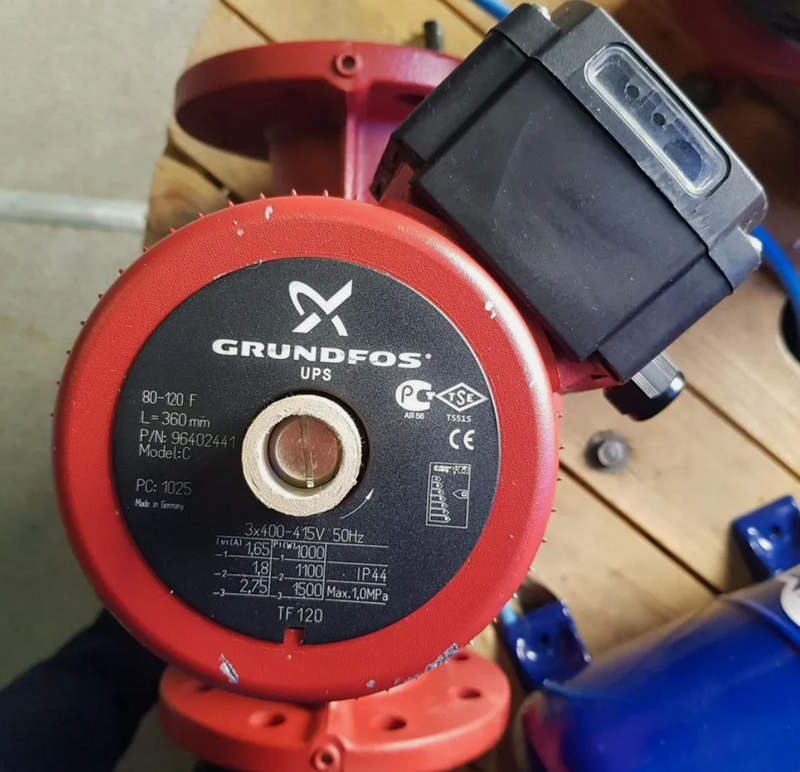

Гидравлическую и электрическую конфигурацию Grundfos UPS 80-120 F 360 96402441 определяют следующие параметры:

• артикул — 96402441,
• серия — UPS Series 200,
• модель — UPS 80-120 F 360,
• тип конструкции — одноголовочный циркуляционный насос с мокрым ротором,
• количество рабочих скоростей — 3,
• номинальный диаметр соединения — DN80,
• исполнение корпуса — чугун,
• класс давления — PN10,
• монтажная длина — 360 мм,
• номинальная подача — около 40,6 м³/ч,
• номинальный напор — около 7,37 м,
• максимальный напор — приблизительно 12 м,
• потребляемая мощность на первой скорости — около 1000 Вт,
• потребляемая мощность на второй скорости — около 1100 Вт,
• максимальная потребляемая мощность — около 1500 Вт,
• номинальный ток на первой скорости — около 1,65 А,
• номинальный ток на второй скорости — около 1,80 А,
• номинальный ток на третьей скорости — около 2,75 А,
• напряжение питания — 3 × 400–415 В,
• частота — 50 Гц,
• коэффициент мощности на первой скорости — около 0,87,
• коэффициент мощности на второй скорости — около 0,88,
• коэффициент мощности на третьей скорости — около 0,79,
• максимальное рабочее давление — 10 бар,
• температура перекачиваемой жидкости — от −10 до +120 °C,
• степень защиты двигателя — IPX4D,
• класс изоляции — H,
• материал рабочего колеса — нержавеющая сталь,
• масса — около 36,7 кг.

Особенности конструкции устройств

Работа Grundfos UPS 80-120 F строится вокруг мокророторного электромеханического узла. В отличие от сухороторной схемы, здесь двигатель и насосная часть образуют компактный агрегат без традиционного наружного вала с отдельным механическим уплотнением. Ротор находится внутри герметичной гильзы, а перекачиваемая жидкость участвует в охлаждении и смазывании внутренних опор. Благодаря этому отсутствует отдельный вентилятор двигателя, а конструкция содержит меньше элементов, требующих периодического обслуживания. Grundfos применяет керамические радиальные подшипники и угольный упорный подшипник. Гильза ротора, опорная пластина и облицовка ротора выполняются из нержавеющей стали. Такое сочетание материалов рассчитано на длительную работу во влажной внутренней среде насоса. Рабочее колесо изготовлено из нержавеющей стали. При вращении оно ускоряет теплоноситель, после чего гидравлическая форма корпуса переводит часть скорости потока в давление. Для крупного DN80 это позволяет перемещать существенно больший объем воды, чем способны обеспечить малые бытовые циркуляторы.

Области применения

Размер DN80 и производительность серии определяют применение UPS 80-120 F прежде всего в крупных инженерных системах. Основными направлениями использования являются:

• центральные системы отопления,
• котельные,
• тепловые пункты,
• контуры больших теплообменников,
• системы кондиционирования,
• контуры охлаждения,
• инженерные сети производственных объектов,
• циркуляционные линии коммерческих зданий,
• распределительные тепловые магистрали,
• технологические системы с совместимой рабочей жидкостью.

Компания «Олниса» осуществляет поставки насосного, инженерного и промышленного оборудования, включая Grundfos UPS 80-120 F 360 96402441. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить питание, фланцевое исполнение, гидравлические параметры и особенности конкретной модификации. Компания также обеспечивает оперативную доставку по всей стране.

Преимущества

Практическую ценность Grundfos UPS 80-120 F формирует сочетание крупной гидравлики и простой трехступенчатой схемы. К основным достоинствам относятся:

• высокая циркуляционная производительность,
• фланцевое подключение DN80,
• три независимых режима скорости,
• мокророторная архитектура,
• работа с жидкостью до +120 °C,
• корпус PN10,
• рабочее колесо из нержавеющей стали,
• отсутствие отдельного охлаждающего вентилятора,
• устойчивая конструкция для продолжительной эксплуатации,
• пригодность для крупных тепловых контуров.

Таким образом, Grundfos UPS 80-120 F 360 96402441 предназначен для систем, где циркуляционный насос уже становится полноценным элементом силовой гидравлики. При номинальной подаче около 40,6 м³/ч агрегат развивает напор порядка 7,37 м в рабочей точке, а максимальная характеристика достигает приблизительно 12 м.
