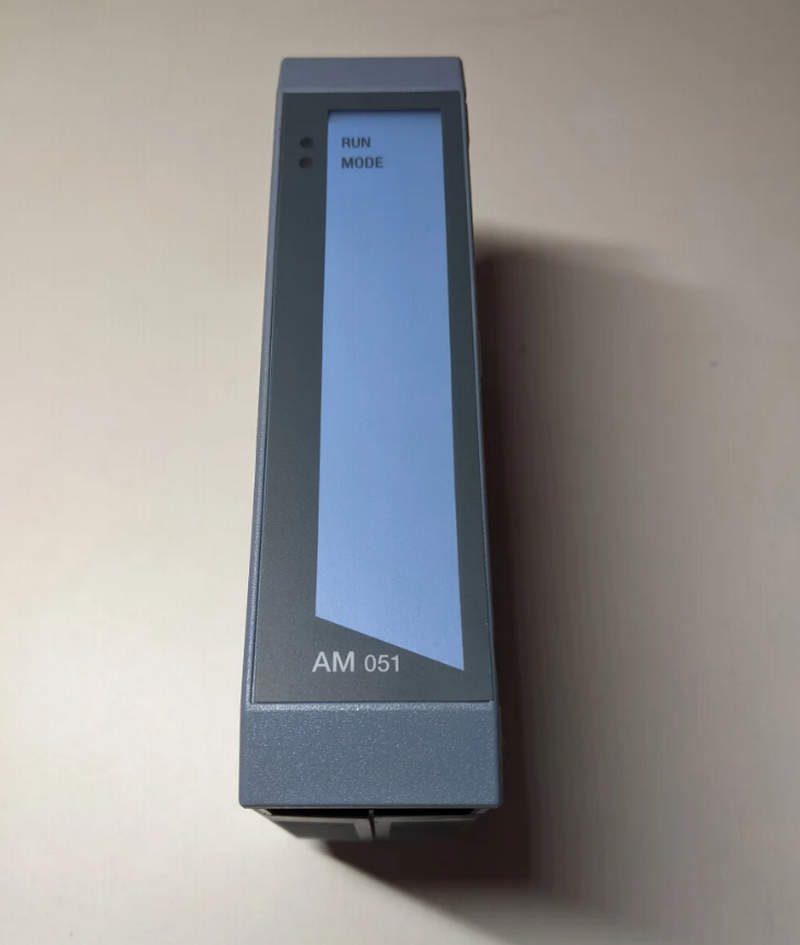

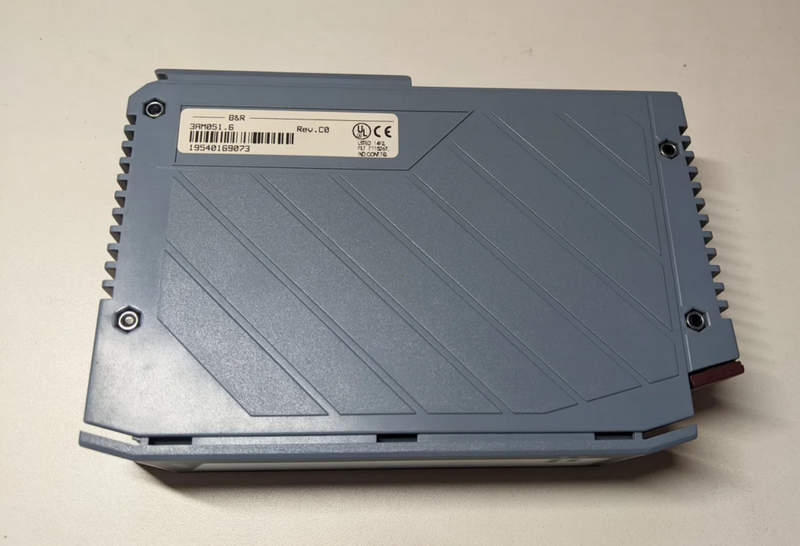

Модуль аналоговых входов B&R 3AM051.6 серии 2005 для универсального подключения датчиков
Современные автоматизированные системы управления технологическими процессами требуют высокой гибкости, надежности и точности при сборе информации с внешних источников. Одним из таких решений является модуль смешанных аналоговых входов B&R 3AM051.6, относящийся к серии 2005. Он предназначен для работы с различными типами аналоговых сигналов, обладает высокой точностью и адаптирован для эксплуатации в составе распределённых систем управления.
Технические характеристики модуля 3AM051.6
Модуль смешанных аналоговых входов B&R 3AM051.6 отличается богатым набором поддерживаемых типов сигналов, что делает его особенно ценным в многофункциональных задачах. Устройство оснащено четырьмя независимыми аналоговыми входами, каждый из которых может быть сконфигурирован для приема тока, напряжения или сигнала от термопары/термосопротивления. Благодаря такому подходу, пользователь получает возможность интеграции различных датчиков без необходимости использования дополнительных внешних преобразователей.
Поддерживаются следующие диапазоны сигналов: 0–10 В, ±10 В, 0–20 мА, 4–20 мА. При этом точность преобразования сигнала остается стабильной и соответствует требованиям промышленной метрологии. Разрядность АЦП (аналогово-цифрового преобразователя) составляет 16 бит; это гарантирует высокую разрешающую способность и позволяет фиксировать малейшие изменения входного параметра. Частота дискретизации варьируется в зависимости от типа сигнала и конфигурации, обеспечивая оптимальный баланс между точностью измерения и скоростью отклика.
Электрическая изоляция между входами и системой шины защищает модуль от помех, возникающих в силовых цепях, и обеспечивает надежную работу даже в условиях повышенной индустриальной электромагнитной активности. Напряжение изоляции между каналами и шиной достигает 500 В AC. Кроме того, модуль поддерживает диагностику состояния каналов, что позволяет оперативно обнаруживать ошибки подключения или выход параметров за допустимые пределы.
Функциональные возможности и принципы работы
Модуль 3AM051.6 функционирует как программно настраиваемый блок ввода, способный выполнять как первичную обработку сигнала, так и контроль состояния подключенных цепей. Он может работать с различными видами входных устройств: датчиками температуры (Pt100, Pt1000, Ni1000), термопарами (типов J, K, T и др.), датчиками давления, расхода, уровня и другими аналоговыми источниками. Каждый канал имеет возможность индивидуальной конфигурации, включая выбор типа сигнала, диапазона измерений, фильтрации, а также параметров диагностики. Это обеспечивает максимальную гибкость при проектировании систем автоматизации. Программная настройка осуществляется через инженерную среду B&R Automation Studio и сохраняется в энергонезависимой памяти, что позволяет избежать повторной конфигурации при перезапуске или замене модуля.
Алгоритм работы строится на принципе опроса каналов с заданной частотой, преобразования аналогового сигнала в цифровую форму, последующей фильтрации и передачи данных в контроллер через системную шину. При обнаружении неисправностей — обрыв цепи, короткое замыкание, выход сигнала за пределы диапазона — модуль может установить соответствующий бит состояния, активировать аварийное сообщение или инициировать переход контроллера в безопасный режим.
Режимы работы и эксплуатационные особенности
Модуль 3AM051.6 поддерживает несколько режимов обработки входного сигнала, включая фильтрацию по скользящему среднему, пороговую фильтрацию и подавление шума. Выбор режима зависит от специфики измеряемого процесса: для плавных изменений — используется минимальная фильтрация, для сигналов с высокочастотными помехами — активируется режим подавления колебаний. Работа в температурном диапазоне от –25 до +60 C делает модуль пригодным для применения в сложных климатических условиях. Монтаж осуществляется на стандартную DIN-рейку, обеспечивая простую интеграцию в существующие шкафы автоматизации. Модуль соответствует промышленным стандартам электробезопасности и электромагнитной совместимости. Энергоэффективность и низкое тепловыделение позволяют устанавливать модуль в плотной сборке без необходимости дополнительных вентиляционных решений. При этом он стабильно функционирует при вибрациях, характерных для производственных объектов — это особенно актуально при размещении на объектах с подвижным оборудованием или вблизи технологических агрегатов.
Области применения
Модуль B&R 3AM051.6 применяется в самых разнообразных отраслях:
- машиностроение и станкостроение;
- пищевая и фармацевтическая промышленность;
- химические и нефтеперерабатывающие производства;
- системы управления технологическими процессами на ТЭС и ГРЭС;
- автоматизация зданий и инженерных систем;
- лабораторные и исследовательские установки.
Благодаря универсальности входов, модуль отлично подходит как для задач измерения температуры, так и для работы с датчиками давления, уровня, расхода, создавая единую платформу сбора аналоговых данных в рамках одного устройства.
Преимущества использования 3AM051.6
Вот основные преимущества его использования:
- поддержка различных типов сигналов в одном модуле;
- высокая точность и стабильность измерений;
- электрическая изоляция и встроенные диагностические функции;
- гибкость конфигурации каждого канала;
- надежная работа в промышленных условиях;
- простая интеграция в системы B&R Automation;
- оптимальное решение для комплексных задач ввода аналоговых сигналов.
Таким образом, модуль аналоговых входов смешанного типа B&R 3AM051.6 из серии 2005 — это надежное и высокотехнологичное устройство, ориентированное на универсальность и точность. Его возможности позволяют использовать один и тот же модуль для самых разных задач, снижая затраты на закупку, упрощая проектирование и повышая надежность всей системы. Комплексная поддержка от компании «Олниса» обеспечивает дополнительную ценность, делая внедрение решений B&R максимально простым и эффективным.
