Контроль мощности оборудования с Toshiba TIM7785-4UL

TIM7785-4UL — это высокочастотный биполярный транзистор с разветвлённой областью применения в системах связи, в том числе в радиочастотных усилителях базовых станций, работающих в диапазоне сотовой связи. Особенность этой модели заключается в том, что она разрабатывалась специально для диапазона 770–805 МГц, что делает её оптимальной для инфраструктуры LTE и CDMA. Выпущенный в 2014 году, этот компонент стал частью новой волны усилителей мощности с улучшенной энергоэффективностью и тепловой стабильностью. Благодаря использованию полупроводниковых технологий Toshiba, он показал высокую надёжность даже в условиях длительной работы на полной нагрузке.

Электрические параметры и рабочие характеристики

В основе эффективности TIM7785-4UL лежит набор ключевых электрических характеристик, которые обеспечивают его работоспособность в составе выходных каскадов мощных радиопередатчиков. Номинальное напряжение коллектора составляет порядка 28 В, что является стандартным уровнем для ВЧ-транзисторов данного класса. При этом ток коллектора может достигать значений до 4 А, что позволяет реализовывать значительную выходную мощность в рабочем частотном диапазоне. Максимальная выходная мощность устройства составляет примерно 120 Вт (в условиях тестирования на частоте 785 МГц при входной мощности около 10 дБм), что позволяет транзистору справляться с задачами усиления сигнала с высоким коэффициентом усиления при сохранении допустимых тепловых режимов. КПД при этом может достигать 60 %, что даёт заметную экономию на системах охлаждения и снижает тепловую нагрузку на прилегающие элементы схемы.

Коэффициент усиления по мощности при номинальных условиях составляет около 10–12 дБ, что позволяет значительно повысить уровень сигнала без искажений, характерных для транзисторов предыдущих поколений. Импеданс входа и выхода согласуется с 50 Ом, что облегчает включение в типовые радиочастотные тракты без необходимости использования сложных согласующих цепей.

Особенности конструкции и упаковки

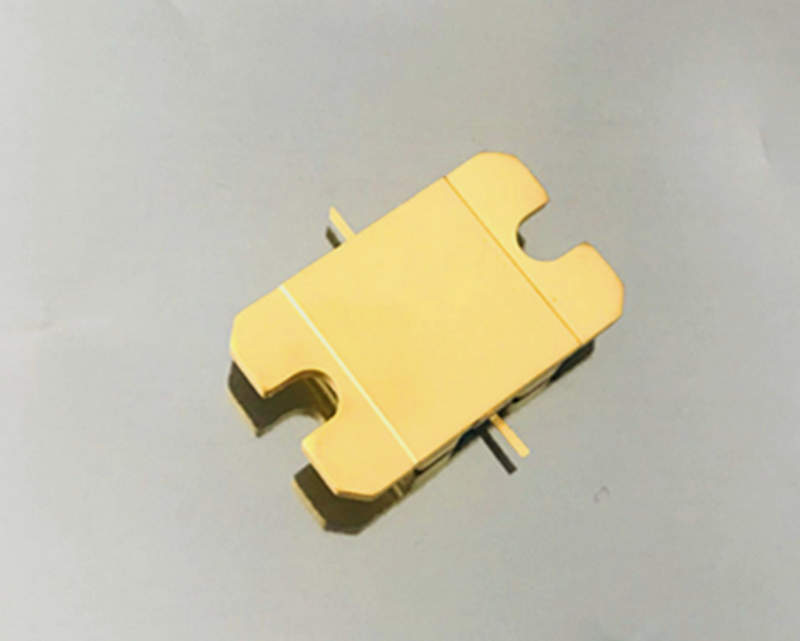

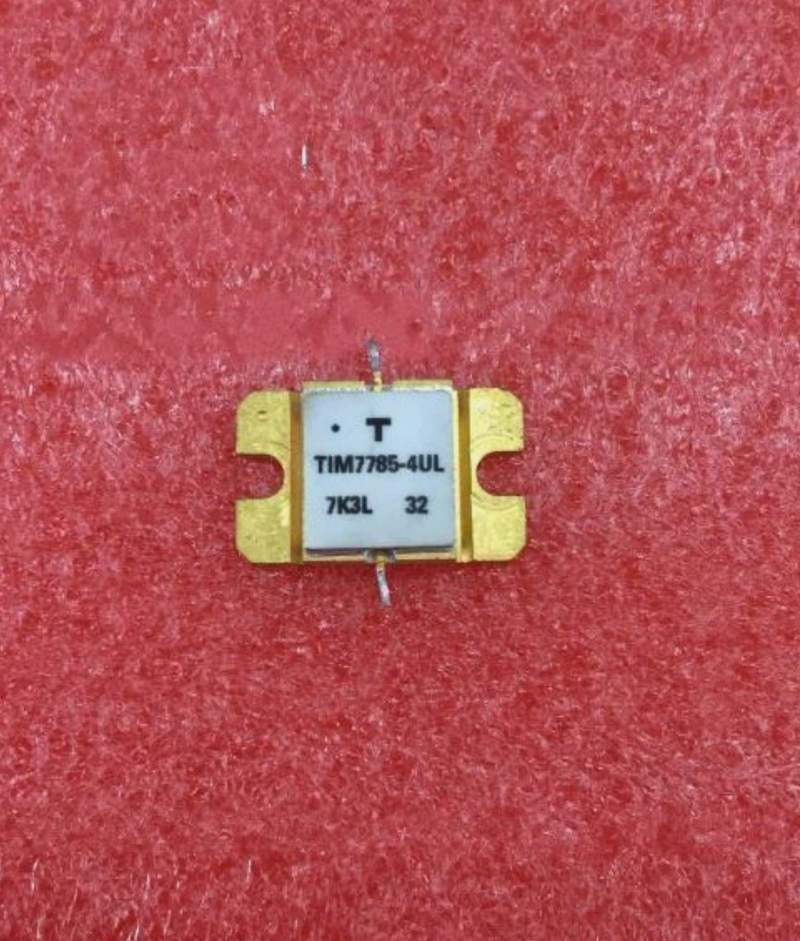

Транзистор реализован в виде монолитного усилительного модуля с керамическим основанием, на которое напаян полупроводниковый чип. Корпус выполнен с учётом требований к тепловому отводу: металлическое основание обладает высокой теплопроводностью и обеспечивает эффективный теплоотвод при плотной установке на радиатор или медную подложку. Конструкция корпуса включает в себя широкие фланцы с отверстиями под винты для надёжного механического крепления и обеспечения минимального термического сопротивления. Все выводы позолочены для повышения коррозионной устойчивости и улучшения качества пайки; выводы коллектора и эмиттера разведены по разные стороны корпуса, что упрощает трассировку печатной платы и снижает риск перекрёстных помех. Внутри чипа используется технология многослойной структуры с поверхностным расположением базового эмиттера, что позволяет оптимизировать распределение тока и тепла. Также предусмотрены встроенные элементы защиты от перегрева и нестабильных режимов работы, что увеличивает срок службы устройства.

Тепловые характеристики и режим охлаждения

TIM7785-4UL требует обязательного внешнего теплоотвода. Температурный диапазон эксплуатации составляет от –40 C до +85 C, при этом переход допускает повышение температуры до 175 C в кратковременных условиях. Рассеивание тепла должно осуществляться через медную площадку корпуса; при этом максимально допустимая тепловая мощность — до 180 Вт. Такое значение обуславливает необходимость установки устройства на радиатор с принудительным или естественным охлаждением. Расчёт теплового сопротивления корпуса — порядка 0,7 C/Вт; таким образом, даже при номинальной мощности теплоотвод должен быть рассчитан на не менее чем 100 см2 поверхности охлаждения на каждый 1 Вт тепловой нагрузки. В случае применения нескольких транзисторов на одной подложке следует использовать теплоизоляционные прокладки и термопасту для обеспечения равномерного распределения температуры.

Особенности принципа действия

TIM7785-4UL относится к типу биполярных транзисторов с управлением по току базы. Основной принцип действия базируется на инжекции неосновных носителей заряда из эмиттера в базу, с последующим их захватом в коллекторной области. При подаче управляющего тока на базу создаётся поток электронов, который усиливается через нагрузку в коллекторной цепи. Работа транзистора осуществляется в активном режиме, при котором напряжение база-эмиттер находится в прямом смещении, а напряжение коллектор-база — в обратном. Такой режим обеспечивает высокую линейность выходного сигнала и устойчивую амплитудную характеристику на выбранной частоте. Дополнительно транзистор способен работать в режиме импульсного усиления, где кратковременные пики мощности не приводят к перегреву из-за высокой инерционности тепловых процессов. Это свойство позволяет использовать компонент в конфигурациях с временным коэффициентом заполнения менее 50 %, сохраняя высокую среднюю мощность и снижая энергетические потери.

Области применения и функциональные преимущества

TIM7785-4UL широко используется в телекоммуникационном оборудовании, включая:

• радиопередающие модули базовых станций в сетях стандарта LTE;
• усилители мощности в диапазоне 770–805 МГц, предназначенные для городских и пригородных зон;
• высокоэнергетические усилители в системах специальной связи и вещания;
• резервные передающие устройства, где важна надёжность и быстрая установка.

Среди преимуществ данного транзистора можно выделить:

• высокую стабильность усиления при изменении входной мощности и температуры;
• компактность и удобство монтажа благодаря фланцевой конструкции;
• низкий уровень обратных потерь и интермодуляционных искажений;
• высокий КПД при сохранении линейности сигнала;
• совместимость с типовыми импедансными системами;
• устойчивость к перегрузке и встроенные элементы тепловой защиты.

Таким образом, TIM7785-4UL представляет собой мощный и надёжный радиочастотный транзистор, разработанный специально для нужд телекоммуникационной отрасли. Высокая выходная мощность, эффективное рассеивание тепла, удобная конструкция корпуса и превосходные электрические характеристики делают его незаменимым компонентом в современных усилителях мощности. Благодаря надёжной элементной базе и сбалансированным параметрам, транзистор остаётся актуальным решением даже спустя годы после выхода на рынок.
