Коммутатор Eltex MES5332A: функциональность и особенности эксплуатации
Современные телекоммуникационные сети и инфраструктура центров обработки данных требуют применения оборудования с высокой пропускной способностью, расширенными функциями маршрутизации и возможностью обработки больших потоков информации. Коммутатор Eltex MES5332A представляет собой производительное сетевое устройство уровня L3, разработанное для построения узлов агрегации в операторских сетях, корпоративных системах связи и серверных комплексах. Модель ориентирована на работу с высокоскоростными каналами передачи данных благодаря использованию интерфейсов 10GBASE-R и 1000BASE-X на базе модулей SFP+.
Технические характеристики
Основные параметры Eltex MES5332A определяют возможности применения оборудования в масштабных сетевых проектах. Конструктивно устройство выполнено в стоечном исполнении формата 1U для установки в телекоммуникационные шкафы и серверные стойки стандарта 19 дюймов. Ключевыми техническими характеристиками являются:
- количество портов SFP+ 10GBASE-R и 1000BASE-X — 32 интерфейса,
- управляющий OOB-порт 10/100/1000BASE-T — 1 интерфейс,
- консольный порт RS-232 RJ-45 — 1 интерфейс,
- USB-порт стандарта USB 2.0 — 1 интерфейс,
- пропускная способность коммутационной матрицы — 640 Гбит/с,
- производительность обработки пакетов — 238 Mpps,
- объем буферной памяти — 3 Мбайт,
- объем оперативной памяти DDR3 — 1 Гбайт,
- объем встроенной памяти NAND Flash — 1 Гбайт,
- размер таблицы MAC-адресов — до 32768 записей,
- максимальное количество VLAN — 4094,
- количество ARP-записей — до 8125,
- поддержка L2 Multicast-групп — до 4092,
- количество правил MAC ACL — до 2998,
- количество правил IPv4 ACL — до 2998,
- количество правил IPv6 ACL — до 1499,
- количество маршрутов IPv4 Unicast — до 16351,
- количество маршрутов IPv6 Unicast — до 4085,
- количество маршрутов IPv4 Multicast — до 8174,
- количество маршрутов IPv6 Multicast — до 2040,
- количество поддерживаемых VRRP-маршрутизаторов — до 127,
- количество ECMP-групп — до 1024,
- максимальное число путей в ECMP-группе — 64,
- количество VRF — до 16,
- диапазон рабочих температур — от минус 10 до плюс 45 C.
Особенности конструкции

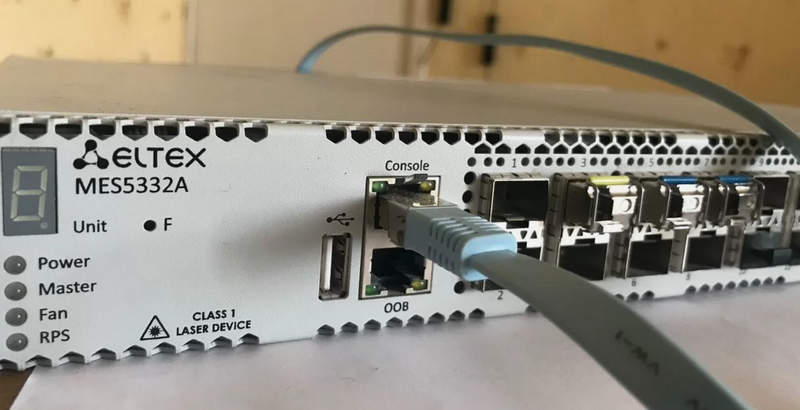

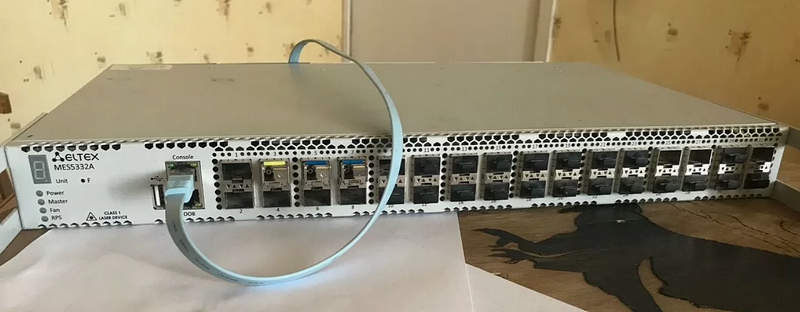

Eltex MES5332A построен на основе высокопроизводительной аппаратной платформы, предназначенной для обработки интенсивных сетевых потоков. Основным элементом коммутации являются 32 оптических интерфейса SFP+, которые обеспечивают подключение каналов передачи данных со скоростью до 10 Гбит/с. Такая конфигурация позволяет создавать плотные узлы агрегации без использования большого количества промежуточных устройств. Корпус устройства выполнен для монтажа в стойку, а система охлаждения рассчитана на постоянную работу при значительных нагрузках. Воздушный поток организован по схеме Front-to-Back, что обеспечивает эффективное распределение температуры внутри телекоммуникационного шкафа. В конструкции предусмотрены сменные блоки питания переменного и постоянного тока, повышающие отказоустойчивость оборудования. Принцип работы Eltex MES5332A основан на аппаратной обработке Ethernet-кадров и IP-пакетов с использованием таблиц коммутации и маршрутизации. При поступлении данных устройство анализирует адресную информацию, определяет оптимальный путь передачи и выполняет пересылку через соответствующий интерфейс. Поддержка функций L2 и L3 позволяет использовать разные сетевые сценарии. Основными конструктивными возможностями являются:
- поддержка VLAN по стандарту IEEE 802.1Q для логического разделения сетевых сегментов,
- механизмы STP, RSTP и MSTP для предотвращения петель в сети,
- поддержка QoS IEEE 802.1p для управления приоритетами передачи данных,
- функции Link Aggregation для объединения физических каналов,
- поддержка LLDP для автоматического обнаружения сетевых устройств,
- функции IGMP Snooping и MLD Snooping для оптимизации многоадресного трафика,
- поддержка протоколов динамической маршрутизации RIP, OSPF, IS-IS и BGP,
- поддержка VRRP для организации резервирования шлюзов,
- использование ECMP для распределения нагрузки между несколькими маршрутами,
- поддержка VRF для создания независимых виртуальных таблиц маршрутизации,
- возможность применения ACL для контроля сетевого доступа,
- поддержка EVPN и VXLAN для современных архитектур центров обработки данных.
Области применения
Eltex MES5332A применяется в инфраструктурах, где требуется высокая скорость передачи данных и надежная обработка сетевого трафика. Оборудование используется в качестве агрегирующего коммутатора и элемента ядра сети. Основными областями применения являются:
- операторские сети связи,
- центры обработки данных,
- корпоративные вычислительные комплексы,
- серверные инфраструктуры предприятий,
- магистральные участки локальных сетей,
- системы хранения и передачи больших объемов данных,
- сетевые узлы с повышенными требованиями к производительности,
- инфраструктуры с использованием виртуализации сетевых ресурсов.
Таким образом, Eltex MES5332A является производительным сетевым коммутатором, сочетающим высокую скорость передачи данных, развитые функции управления и надежную аппаратную платформу. Благодаря поддержке 10-гигабитных интерфейсов, расширенных механизмов маршрутизации и средств резервирования устройство подходит для построения современных сетевых систем. Компания «Олниса» поставляет Eltex MES5332A и другое промышленное оборудование для создания надежной технической инфраструктуры.
