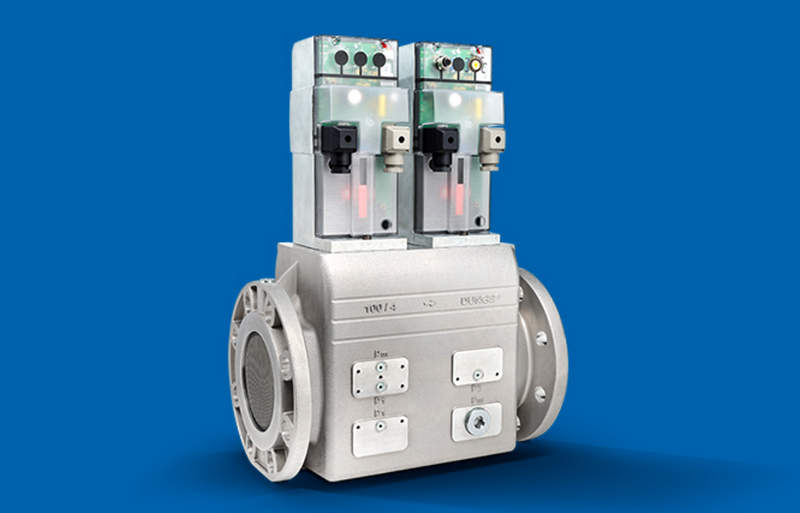

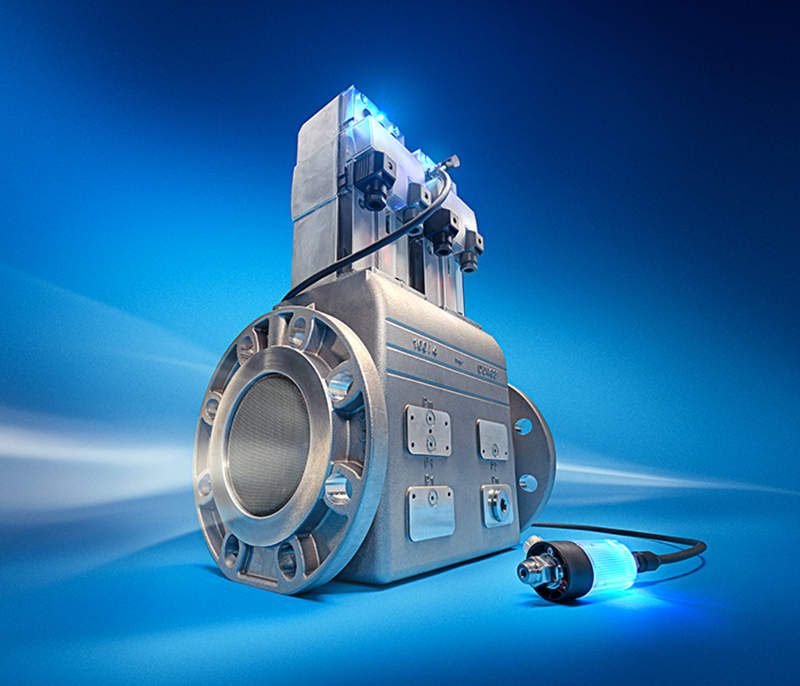

Газовый клапанный блок Dungs MBE для промышленных систем отопления и автоматизации
DUNGS MBE представляет собой семейство исполнительных устройств для управляемой подачи газа в автоматизированных горелочных установках. Оборудование применяется в составе газовой рампы и обеспечивает изменение проходного сечения по команде системы управления, благодаря чему расход топлива согласуется с текущей тепловой нагрузкой. Узел способен работать в модулируемом режиме и формировать промежуточные положения привода. Такой принцип важен для котлов, печей, сушильных агрегатов и технологических теплогенераторов, где требуется устойчивое горение при изменении мощности.
Технические характеристики
Параметры DUNGS MBE зависят от типоразмера и исполнения. Ниже перечислены основные характеристики серии:
- рабочая среда — природный газ, сжиженный газ в газообразной фазе и другие сухие неагрессивные топливные газы,
- максимальное входное давление для распространенных исполнений — до 360 или 500 мбар,
- диапазон регулирования расхода — от минимального устойчивого значения до 100 % расчетной пропускной способности,
- управляющее питание электронного исполнительного механизма — 24 В постоянного тока в соответствующих версиях,
- степень защиты корпуса исполнительной части — до IP54 в типовых промышленных исполнениях,
- температура окружающей среды при эксплуатации — ориентировочно от -15 до +60 C в зависимости от модификации,
- монтажное положение определяется конструкцией газовой линии и требованиями исполнения,
- присоединительные размеры выбираются по номинальному проходу газового тракта,
- режим работы — позиционное или непрерывное модулирующее управление в разрешенном диапазоне.
Принцип работы
Функционирование DUNGS MBE основано на преобразовании электрической команды в механическое перемещение регулирующего элемента. Контроллер горения формирует сигнал, соответствующий требуемой мощности, после чего привод изменяет положение клапанного механизма. В результате меняется площадь проходного канала и расход газа. При уменьшении тепловой нагрузки проход сокращается, а при увеличении — возрастает. Система работает совместно с датчиками пламени, давления, расхода воздуха и другими элементами автоматики безопасности. Основные этапы рабочего цикла можно представить следующим образом:
- получение команды на запуск и проверка исходного состояния газового тракта,
- контроль разрешающих сигналов от автоматики безопасности,
- перевод исполнительного механизма в заданное стартовое положение,
- подача газа в объеме, необходимом для розжига,
- подтверждение наличия устойчивого пламени системой контроля,
- переход от пускового режима к модулируемому регулированию,
- коррекция положения клапана в соответствии с требуемой тепловой мощностью,
- закрытие газового канала при штатной остановке или аварийном сигнале.
Особенности конструкции
Конструкция DUNGS MBE рассчитана на включение в автоматизированный газовый тракт, где исполнительный орган должен точно повторять команды контроллера и сохранять стабильность положения. В состав узла входят металлический корпус с внутренним газовым каналом, регулирующий клапанный элемент, привод, элементы передачи усилия, электрические соединения и средства контроля положения. Уплотнения рассчитаны на контакт с топливным газом. Электромеханическая часть отделена от проточной зоны, что снижает влияние газа на привод. Компоновка рассчитана на компактное размещение в газовой рампе. Движение регулирующего органа ограничивается рабочим диапазоном, заданным конструкцией и параметрами системы управления.
Режимы регулирования
DUNGS MBE может использоваться в системах, где алгоритм работы меняется в зависимости от мощности теплового агрегата. Ниже перечислены основные режимы.
- пусковой режим с ограниченной подачей газа для безопасного воспламенения смеси,
- режим минимальной мощности с уменьшенным проходным сечением,
- промежуточный модулирующий режим с плавным изменением положения исполнительного органа,
- режим номинальной нагрузки с подачей топлива в соответствии с расчетной мощностью,
- режим контролируемого снижения мощности перед остановкой,
- аварийное прекращение подачи при нарушении условий безопасного горения.
Области применения
Технические свойства серии позволяют использовать DUNGS MBE в различных теплотехнических установках. Наиболее характерными направлениями являются следующие:
- промышленные газовые горелки модулируемого типа,
- водогрейные и паровые котлы,
- воздухонагреватели и теплогенераторы,
- горелочные системы производственных линий,
- установки, где расход топлива регулируется электронным контроллером.
Таким образом, DUNGS MBE является функциональным элементом газового тракта, предназначенным для управляемого изменения подачи топлива и работы в составе автоматизированных горелочных систем. Электронное управление, модулирующий принцип действия и конструкция, рассчитанная на промышленную эксплуатацию, позволяют применять такие устройства там, где требуется точное согласование расхода газа с тепловой нагрузкой. Компания «Олниса» осуществляет поставку промышленного оборудования DUNGS для предприятий отраслей. В номенклатуре поставок могут присутствовать устройства серии MBE и другие компоненты газовой автоматики. Поставка организуется для промышленных объектов, где важны надежность оборудования и стабильность эксплуатации.
