Торцевое уплотнение Grundfos CR — надежная защита насосного оборудования от протечек
Торцевое уплотнение Grundfos CR является узлом многоступенчатых насосов серии CR, герметизирующим участок выхода вращающегося вала из гидравлической части. Его задача — ограничивать утечку среды при свободном вращении вала и работе насоса под давлением. В насосах CR применяются механические уплотнения для длительной эксплуатации в системах водоснабжения, повышения давления, циркуляции и промышленной перекачки. Параметры узла зависят от типоразмера насоса, пары трения, эластомеров и условий эксплуатации.
Технические характеристики
Ниже перечислены основные параметры типовых торцевых уплотнений, применяемых в насосах Grundfos CR:
- рабочее давление в зависимости от исполнения может достигать примерно 25 бар,
- температура перекачиваемой жидкости для распространенных исполнений находится ориентировочно в диапазоне от -20 до +120 C,
- частота вращения насосного вала обычно составляет до 2900 мин−1 при питании двигателя от сети 50 Гц,
- пары трения выполняются из карбида кремния, карбида вольфрама, графитовых материалов либо их сочетаний,
- эластомерные элементы могут изготавливаться из EPDM или FKM с учетом температуры и химического состава среды,
- металлические детали выполняются из коррозионностойкой стали, рассчитанной на контакт с водой и технологическими жидкостями,
- герметизация формируется осевым прижатием неподвижного и вращающегося колец с образованием тонкой жидкостной пленки,
- типовая конструкция относится к одинарным механическим торцевым уплотнениям,

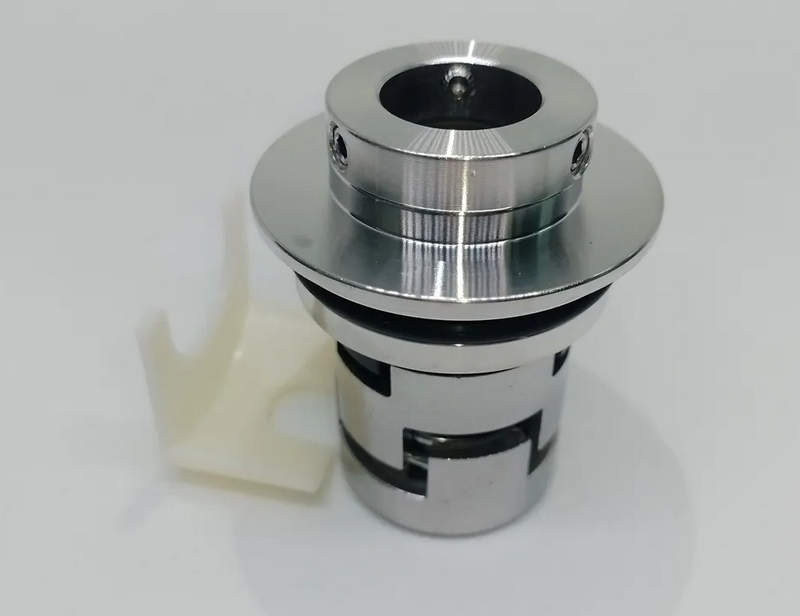

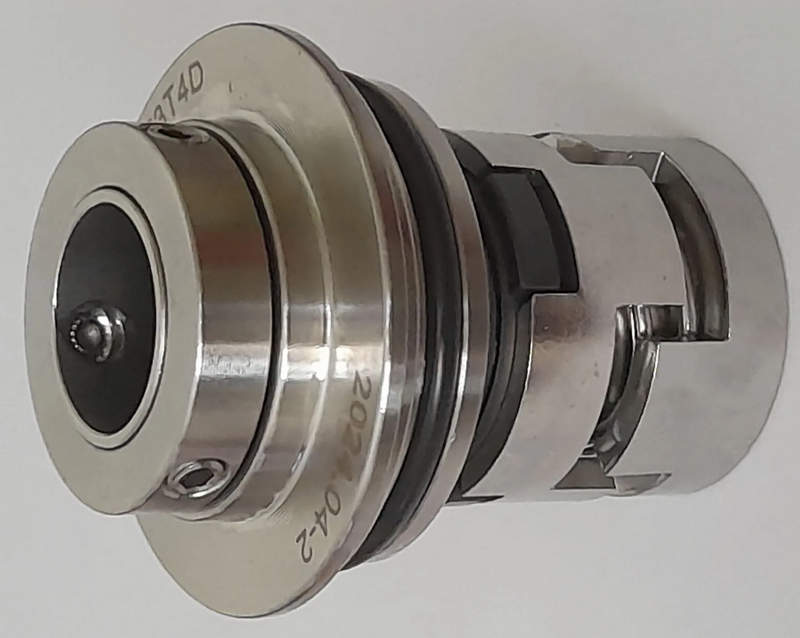

- для части насосов CR используется картриджная компоновка, сохраняющая взаимное положение деталей при монтаже.
Режим работы определяется давлением, скоростью вала, температурой среды и состоянием смазывающей пленки. При вращении одно кольцо перемещается вместе с валом, а ответное остается неподвижным. Между поверхностями формируется тонкий слой жидкости, уменьшающий трение и утечку. Чрезмерное раскрытие пары повышает протечку, а недостаточная смазка вызывает нагрев и ускоренный износ.
Особенности конструкции
Конструкция торцевого уплотнения Grundfos CR рассчитана на размещение в головной части насоса и сохранение геометрии под нагрузкой. Основными элементами являются вращающееся кольцо, неподвижное кольцо, прижимной механизм, вторичные эластомерные уплотнения, металлические опорные детали и посадочные элементы. Рабочие поверхности колец точно обработаны: качество их сопряжения определяет утечку и тепловыделение. В картриджных вариантах компоненты объединены в монтажный узел, что снижает вероятность перекоса при замене. Эластомеры герметизируют статические сопряжения и компенсируют температурные смещения. Карбид кремния отличается высокой твердостью и износостойкостью, а графитовые материалы способны уменьшать трение в соответствующих режимах.
Принципы работы
Ниже представлены процессы, определяющие функционирование уплотнительного узла:
- пружинный элемент создает первоначальное осевое усилие между кольцами до запуска насоса,
- давление рабочей жидкости дополнительно воздействует на торцевые поверхности,
- вращение вала создает условия для формирования тонкой жидкостной пленки,
- жидкостная пленка отводит часть тепла и препятствует сухому контакту поверхностей,
- эластомерные кольца перекрывают пути утечки по неподвижным посадочным соединениям,
- точная геометрия колец обеспечивает равномерное распределение нагрузки,
- стабильный температурный режим снижает риск коробления и локального перегрева,
- заполнение насоса жидкостью перед пуском уменьшает вероятность сухого трения и повреждения рабочих поверхностей.
Области применения
Торцевые уплотнения Grundfos CR применяются в:
- системы повышения давления холодной и горячей воды,
- промышленные установки циркуляции технологических жидкостей,
- насосные станции водоснабжения производственных и коммерческих объектов,
- системы подпитки котельного и теплообменного оборудования,
- установки водоподготовки, фильтрации и обратного осмоса,
- контуры охлаждения станков и производственных линий,
- моечные и промывочные комплексы с повышенным рабочим давлением,
- технологические процессы, где требуется стабильная герметизация вала насоса.
Таким образом, торцевое уплотнение Grundfos CR — высокоточный механический узел, от которого зависят герметичность и надежность насоса. Его работа основана на взаимодействии вращающегося и неподвижного колец, разделенных тонкой жидкостной пленкой. Существенное значение имеют материал пары трения, тип эластомеров, давление, температура и отсутствие сухого хода. При корректных условиях эксплуатации уплотнение длительно сохраняет стабильность контакта и ограничивает утечки перекачиваемой среды. Компания «Олниса» поставляет торцевые уплотнения Grundfos CR и другое оборудование для предприятий различных отраслей. Поставка возможна для планового обслуживания и замены компонентов действующих насосных систем.
