Насос консольный Grundfos — надежное решение для промышленных систем водоснабжения
Консольные насосы Grundfos относятся к центробежному оборудованию, применяемому для транспортирования воды в инженерных и промышленных системах. Их схема основана на одноступенчатом рабочем колесе, установленном на валу и соединенном с электродвигателем через муфту. Такое исполнение обеспечивает устойчивую подачу и работу при значительных расходах. Оборудование используется в системах водоснабжения, охлаждения, циркуляции и технологических контурах.
Технические характеристики
Параметры консольных насосов Grundfos зависят от серии и исполнения. Ниже перечислены технические значения данного класса:
- производительность может находиться в диапазоне примерно от 5 до 1000 м3/ч,
- напор в зависимости от типоразмера может составлять ориентировочно от 5 до 160 м,
- номинальная частота вращения электродвигателя обычно находится на уровне 1450 или 2900 об/мин,
- мощность привода может составлять примерно от 0,55 до 250 кВт,
- рабочее давление корпуса может достигать 10, 16 или 25 бар,
- допустимая температура среды в зависимости от материалов и уплотнения может находиться приблизительно от -25 до +140 C,
- температура окружающей среды обычно допускается до +40 C,
- частота питающей сети составляет 50 Гц,
- напряжение питания трехфазных двигателей составляет 380–400 В,
- класс защиты электродвигателя может соответствовать IP55,
- класс изоляции обмоток соответствует категории F,
- условный проход патрубков выбирается по типоразмеру.
Принцип работы
Основными рабочими режимами являются следующие:
- номинальный режим с эксплуатацией вблизи расчетной рабочей точки,
- режим частичной нагрузки при уменьшенном расходе,
- режим повышенной подачи в пределах допустимой характеристики,
- регулирование частоты вращения при использовании частотного преобразователя,
- кратковременная работа при переходных гидравлических процессах,
- останов с последующим повторным пуском после выравнивания параметров системы.
Особенности конструкции

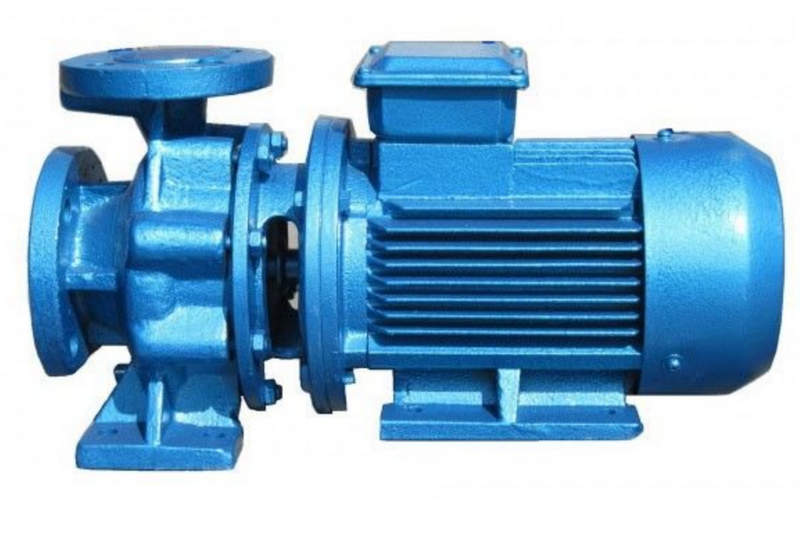

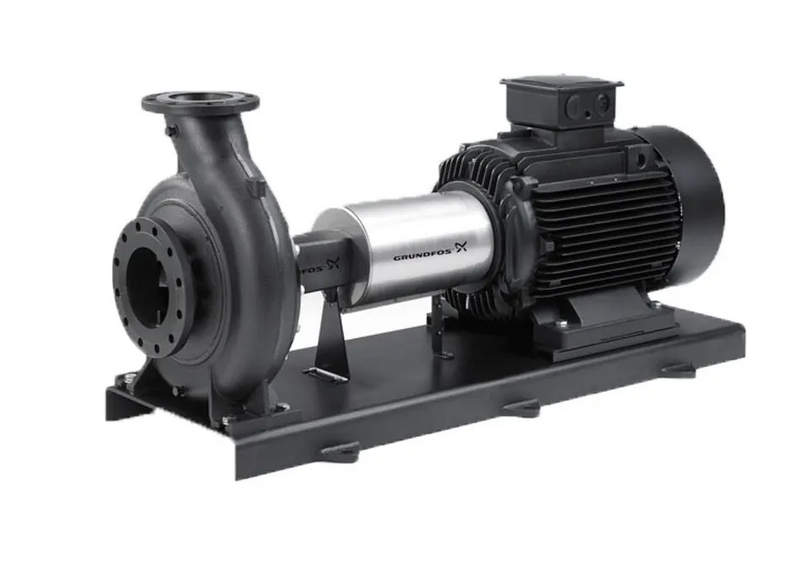

Консольный насос Grundfos имеет горизонтальную компоновку, при которой насосная часть и электродвигатель размещаются на общей фундаментной раме. Корпус выполняется в форме спиральной камеры, направляющей жидкость к напорному патрубку. Рабочее колесо устанавливается на валу с высокой точностью, поскольку положение вращающихся элементов влияет на вибрацию и ресурс подшипников. Вал опирается на подшипниковые узлы, воспринимающие радиальные и осевые нагрузки. Герметизация места выхода вала осуществляется торцевым механическим уплотнением. Проточная часть может изготавливаться из чугуна, нержавеющей стали или других коррозионностойких материалов. Муфта передает крутящий момент и компенсирует небольшие монтажные отклонения. Разъемная компоновка облегчает обслуживание отдельных узлов.
Области применения
Сфера эксплуатации определяется гидравлическими параметрами и характеристиками рабочей жидкости. Ниже представлены основные направления применения:
- насосные станции повышения давления,
- циркуляционные контуры отопления,
- системы централизованного и локального охлаждения,
- контуры кондиционирования и холодоснабжения,
- технологические линии с циркуляцией совместимых жидкостей,
- системы орошения и распределения воды,
- вспомогательные контуры энергетических объектов,
- инженерные системы крупных зданий и производственных комплексов.
Таким образом, консольный насос Grundfos представляет собой центробежный агрегат для перемещения объемов жидкости в инженерных и производственных системах. Его конструкция сочетает одноступенчатую гидравлическую часть, муфтовую передачу, электродвигатель и обслуживаемые опорные узлы. Диапазон расходов, напоров, мощностей и рабочих давлений позволяет применять оборудование на объектах различного масштаба.
