Коммутатор Eltex MES2300B 48 — надежное сетевое оборудование для промышленных и корпоративных систем
Современные корпоративные и промышленные сети требуют применения оборудования, способного обеспечивать стабильную передачу больших объемов данных, гибкое управление трафиком и надежную эксплуатацию в течение длительного времени. Коммутатор Eltex MES2300B-48 представляет собой многофункциональное сетевое устройство доступа уровня L3, предназначенное для построения производительных Ethernet-инфраструктур с поддержкой гигабитных подключений и высокоскоростных магистральных соединений. Модель сочетает высокую плотность портов, расширенные возможности коммутации и функции маршрутизации, что позволяет использовать ее в различных сетевых архитектурах. Основной принцип работы Eltex MES2300B-48 основан на обработке Ethernet-кадров с использованием аппаратной коммутационной матрицы, которая обеспечивает передачу данных без снижения производительности при высокой нагрузке. Устройство оснащено 48 портами 10/100/1000BASE-T для подключения конечных устройств и четырьмя интерфейсами 10GBASE-R SFP+/1000BASE-X SFP для организации высокоскоростных линий связи.
Технические характеристики
Конструктивные и вычислительные параметры коммутатора Eltex MES2300B-48 определяют его возможности при работе в сетях различного масштаба. Модель обладает производительностью, достаточной для обработки интенсивных потоков информации, включая передачу данных между большим количеством подключенных узлов. Ключевыми техническими характеристиками являются:
- Уровень сетевого функционирования L3 с поддержкой коммутации и маршрутизации трафика,
- Количество пользовательских портов 48 × 10/100/1000BASE-T RJ-45,
- Количество высокоскоростных uplink-интерфейсов 4 × 10GBASE-R SFP+/1000BASE-X SFP,
- Пропускная способность коммутационной системы 176 Гбит/с,
- Производительность обработки пакетов размером 64 байта составляет 130,95 млн пакетов в секунду MPPS,
- Объем буферной памяти устройства 3 Мбайт,
- Объем оперативной памяти DDR4 составляет 2 Гбайт,
- Объем постоянной памяти RAW NAND равен 512 Мбайт,
- Размер таблицы MAC-адресов рассчитан на 16384 записи,
- Количество ARP-записей достигает 1981 записей,
- Емкость таблицы VLAN составляет 4094 виртуальные сети,
- Количество групп L2 Multicast с поддержкой IGMP Snooping достигает 2048 записей,
- Максимальное количество L3-интерфейсов составляет 2032,
- Количество маршрутов IPv4 Unicast достигает 4063 записей,
- Количество маршрутов IPv6 Unicast составляет до 1014 записей,
- Поддержка объединения каналов LAG с несколькими физическими интерфейсами,
- Питание устройства осуществляется от сети переменного напряжения 100–240 В AC с частотой 50–60 Гц или источника 12 В DC,
- Диапазон рабочих температур составляет от -20 до +50 С.
Высокая производительность достигается благодаря сочетанию аппаратного ускорения обработки пакетов и оптимизированной архитектуры управления потоками данных. Коммутатор способен одновременно выполнять функции доступа и выполнять базовые задачи маршрутизации между сегментами сети, снижая нагрузку на вышестоящее оборудование.
Особенности конструкции

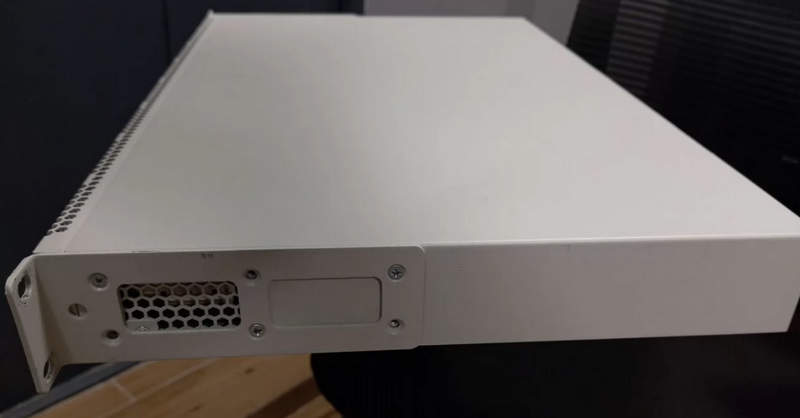

Конструкция Eltex MES2300B-48 разработана для эксплуатации в составе телекоммуникационных и промышленных сетевых комплексов. Корпус устройства выполнен в форм-факторе для установки в стандартные телекоммуникационные стойки, что обеспечивает удобное размещение оборудования в серверных и аппаратных помещениях. Внутренняя архитектура включает высокопроизводительный процессорный модуль, блок коммутации, память хранения конфигураций и интерфейсные модули Ethernet. Аппаратная платформа обеспечивает быстрое переключение потоков данных между портами и поддерживает работу большого количества сетевых записей. Основными конструктивными элементами являются:

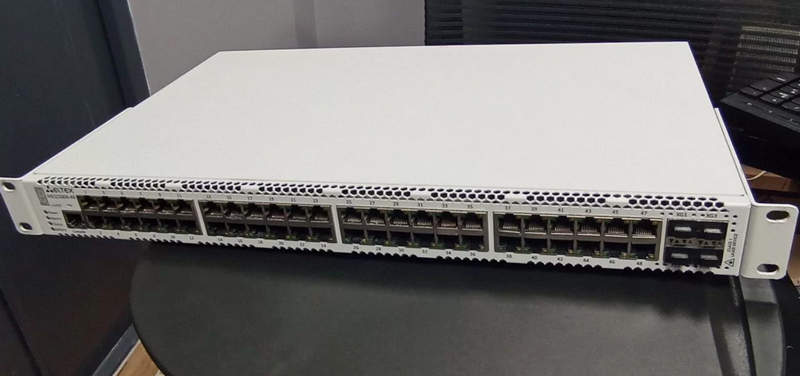

- 48 гигабитных Ethernet-портов RJ-45 для подключения рабочих станций, серверов, контроллеров и другого сетевого оборудования,
- 4 оптических интерфейса SFP+/SFP для создания каналов передачи данных со скоростью до 10 Гбит/с,
- Коммутационная матрица неблокирующего типа для сохранения производительности при одновременной передаче данных,
- Аппаратная поддержка функций резервирования питания с возможностью подключения аккумуляторной батареи,
- Консольный интерфейс для локального управления параметрами устройства,
- Система хранения программного обеспечения и конфигурационных файлов во флеш-памяти,
- Механизм аппаратного контроля состояния питания Dying Gasp для фиксации аварийных событий,
- Поддержка стековой организации до 8 устройств для формирования единой логической сетевой структуры,
- Механизмы управления качеством обслуживания QoS с восемью выходными очередями на каждый порт.
Принцип функционирования коммутатора основан на анализе адресной информации Ethernet-кадров и построении таблицы соответствия MAC-адресов подключенных устройств. При необходимости передачи данных между различными сегментами применяется маршрутизация третьего уровня, позволяющая организовать взаимодействие между VLAN и IP-подсетями. Дополнительно устройство поддерживает механизмы фильтрации и контроля сетевого доступа. Применение ACL-правил позволяет задавать параметры обработки различных типов трафика, а функции VLAN обеспечивают логическое разделение сетевой инфраструктуры без физического изменения подключения оборудования.
Области применения
Коммутатор Eltex MES2300B-48 используется в сетях, где требуется высокая плотность подключений и стабильная передача данных между большим количеством устройств. Основными направлениями применения являются:
- Корпоративные локальные сети предприятий,
- Промышленные Ethernet-сети автоматизированных объектов,
- Инфраструктуры операторов связи,
- Системы передачи данных в серверных помещениях,
- Сети с большим количеством рабочих станций и терминалов,
- Инфраструктуры видеонаблюдения и контроля доступа,
- Сегменты распределенных информационных систем,
- Сети с необходимостью резервирования питания и повышения надежности подключения.
Таким образом, коммутатор Eltex MES2300B-48 является производительным сетевым устройством, сочетающим возможности гигабитного доступа, высокоскоростной передачи данных и функций маршрутизации уровня L3. Благодаря продуманной архитектуре, высокой пропускной способности и расширенным параметрам управления модель подходит для построения надежных сетевых инфраструктур различного назначения. Компания «Олниса» предлагает поставку промышленного оборудования Eltex и других ведущих производителей для создания современных технических комплексов. В ассортименте компании представлены решения для телекоммуникационных систем, автоматизации и промышленной инфраструктуры. «Олниса» обеспечивает поставку качественного оборудования с необходимыми техническими характеристиками для реализации надежных сетевых проектов.
