Автоматический выключатель ВА 732 DEKraft: эффективное решение для промышленных электроустановок
Воздушный автоматический выключатель DEKraft ВА 732 представляет собой силовое коммутационное устройство промышленного класса, предназначенное для управления и защиты электрических сетей с высокими значениями токовой нагрузки. Аппараты данной серии применяются в распределительных устройствах объектов энергетики, производственных комплексов и инженерных систем, где требуется надежное отключение цепей при возникновении аварийных режимов. Конструкция ВА 732 рассчитана на работу с большими токами, обеспечивает быстрое размыкание силовой цепи и эффективное подавление электрической дуги за счет специальной дугогасительной системы.
Технические характеристики
Технические параметры DEKraft ВА 732 определяют его эксплуатационные возможности и область использования. Аппарат относится к воздушным выключателям с высокими показателями отключения и рассчитан на эксплуатацию в сетях переменного тока промышленного назначения. Основными техническими характеристиками являются:
- количество силовых полюсов 3 или 4,
- тип исполнения стационарный или выкатной,
- категория применения В для обеспечения выдерживания токов короткого замыкания,
- наличие электронных блоков защиты с контролем параметров сети,
- механический ресурс рассчитан на большое количество циклов включения и отключения,
- возможность установки дополнительных элементов управления и сигнализации,
- температурный диапазон эксплуатации соответствует требованиям промышленного электротехнического оборудования.
Принцип работы DEKraft ВА 732 основан на контролируемой коммутации электрического тока через систему главных контактов. При нормальном режиме эксплуатации ток проходит через контактную группу без нарушения параметров сети. При превышении установленных значений срабатывает электронный расцепитель, который передает команду на механизм отключения. Размыкание контактов происходит с высокой скоростью, после чего возникающая электрическая дуга перемещается в дугогасительную камеру и разделяется специальными металлическими пластинами. К основным защитным режимам относятся:
- защита от длительной перегрузки с контролем превышения номинального тока,
- защита от кратковременных токовых перегрузок,
- мгновенное отключение при возникновении короткого замыкания,
- селективное отключение поврежденного участка электрической сети,
- контроль состояния коммутационного механизма,
- передача информации о состоянии выключателя через вспомогательные контакты.
Особенности конструкции

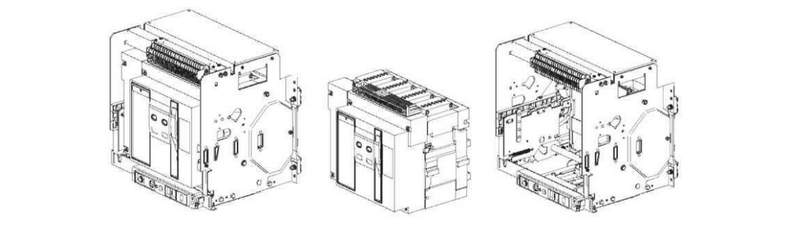

Конструкция DEKraft ВА 732 разработана для эксплуатации в условиях высоких нагрузок и интенсивной коммутации. Основными элементами устройства являются прочный изоляционный корпус, силовые контактные группы, дугогасительная камера, приводной механизм и система электронного контроля. В зависимости от комплектации доступны различные настройки защитных характеристик:
- регулировка параметров защиты от перегрузки,
- настройка выдержки времени отключения,
- контроль токов короткого замыкания,
- формирование сигналов состояния оборудования,
- управление дополнительными коммутационными функциями.
Дугогасительная система является одним из ключевых конструктивных узлов аппарата. Ее задача заключается в быстром снижении энергии электрической дуги и предотвращении повреждения контактных элементов. При размыкании контактов дуга перемещается в специальную камеру, где происходит ее разделение и охлаждение. Конструктивные особенности DEKraft ВА 732 включают:
- модульное исполнение внутренних компонентов,
- наличие механического индикатора положения контактов,
- применение усиленной изоляции силовых частей,
- высокую стойкость к коммутационным нагрузкам,
- адаптацию для установки в распределительные шкафы.
Области применения
Воздушные автоматические выключатели DEKraft ВА 732 используются в системах электроснабжения, где требуется надежная защита мощных потребителей и распределительных линий. Основными областями применения являются:
- главные распределительные устройства промышленных предприятий,
- энергетические комплексы и подстанции,
- системы электроснабжения производственных объектов,
- распределительные шкафы высокого токового диапазона,
- инфраструктурные объекты с большим количеством электрических нагрузок,
- резервные системы питания,
- центры распределения электроэнергии.
Таким образом, DEKraft ВА 732 является мощным воздушным автоматическим выключателем, предназначенным для эксплуатации в системах электроснабжения с высокими требованиями к надежности и безопасности. Сочетание прочной конструкции, развитой системы защиты и высокой коммутационной способности делает данный аппарат эффективным решением для промышленного применения.
