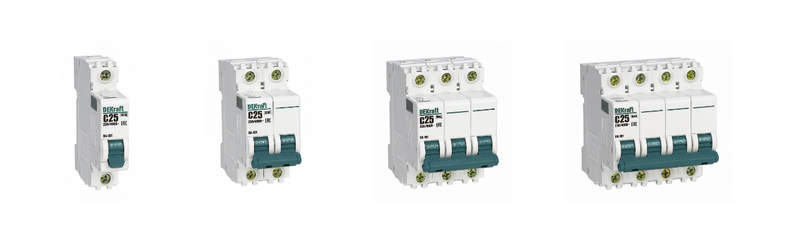

Автомат DEKraft C25 — купить надежный модульный выключатель для защиты электрических сетей
DEKraft C25 представляет собой современное низковольтное коммутационное устройство, предназначенное для защиты электрических линий от перегрузок и токов короткого замыкания. Аппарат применяется в распределительных системах переменного тока, где требуется надежное отключение цепи при превышении допустимых электрических параметров. Модель с характеристикой срабатывания C и номинальным током 25 А используется для защиты групповых линий с умеренными пусковыми токами, включая цепи питания оборудования, осветительные сети и различные потребительские нагрузки.
Технические характеристики
Основные параметры выключателя DEKraft C25 определяют его эксплуатационные возможности и область применения. Ниже представлены ключевые технические характеристики устройства:
- Номинальный ток — 25 А,
- Номинальное рабочее напряжение — до 230/400 В переменного тока в зависимости от исполнения,
- Частота электрической сети — 50 Гц,
- Количество полюсов — 1 полюс для однополюсной версии,
- Времятоковая характеристика — тип C,
- Номинальная отключающая способность — 4,5 кА,
- Количество модулей на DIN-рейке — 1 модуль,
- Степень защиты корпуса — IP20,
- Класс токоограничения — 3,
- Тип расцепления — тепловой и электромагнитный,
- Тип монтажа — установка на DIN-рейку 35 мм,
- Механическая износостойкость — до 2000 циклов коммутации,
- Климатическое исполнение — для эксплуатации в стандартных условиях низковольтных распределительных систем.
Характеристика C означает, что электромагнитный расцепитель устройства срабатывает при токах, превышающих номинальное значение примерно в диапазоне от 5 до 10 раз. Такой принцип работы позволяет использовать автомат DEKraft C25 в цепях, где присутствуют кратковременные пусковые токи, характерные для электродвигателей небольшой мощности, трансформаторов и другого электрического оборудования.
Особенности конструкции устройства
Конструктивное исполнение автоматического выключателя DEKraft C25 обеспечивает стабильную работу при постоянных коммутационных нагрузках. Корпус устройства выполнен из изоляционного материала с повышенной механической прочностью, защищающего внутренние токоведущие элементы от внешнего воздействия. Для повышения надежности сборки применяются усиленные элементы фиксации корпуса, а внутренняя архитектура рассчитана на эффективное распределение тепловых нагрузок во время длительной эксплуатации. Внутри корпуса расположены основные функциональные узлы: неподвижный и подвижный контакты, дугогасительная камера, биметаллический элемент теплового расцепителя и электромагнитный механизм мгновенного отключения. При превышении допустимого тока нагрев биметаллической пластины вызывает ее деформацию и размыкание контактов. При коротком замыкании магнитное поле катушки электромагнитного расцепителя создает усилие, которое практически мгновенно приводит к отключению защищаемой линии. Ниже представлены основные конструктивные особенности автоматического выключателя DEKraft C25:
- модульное исполнение для компактного размещения в распределительных щитах,
- монолитная конструкция корпуса с повышенной устойчивостью к механическим воздействиям,
- дугогасительная камера для эффективного снижения электрической дуги при отключении,
- тепловой расцепитель для защиты от длительных перегрузок,
- электромагнитный расцепитель для быстрого отключения при коротких замыканиях,
- клеммные зажимы для надежного подключения проводников,
- лицевая панель с обозначением параметров и положения коммутационного механизма,
- возможность установки дополнительных аксессуаров в совместимых исполнениях,
- каналы охлаждения корпуса для поддержания стабильного температурного режима.
Принцип действия DEKraft C25 основан на автоматическом контроле параметров электрической цепи. В нормальном режиме ток проходит через замкнутые контакты устройства без ограничения рабочего процесса оборудования. При возникновении аварийного режима происходит автоматическое размыкание цепи, предотвращающее повреждение кабельных линий и подключенных потребителей.
Области применения
Выключатель DEKraft C25 используется в различных системах распределения электроэнергии. Ниже перечислены основные направления применения устройства:
- жилые здания и квартиры с модульными электрическими щитами,
- офисные помещения и коммерческие объекты,
- промышленные распределительные панели,
- цепи питания электрооборудования малой и средней мощности,
- линии освещения и розеточные группы,
- системы управления инженерными установками,
- вспомогательные электрические цепи производственных объектов,
- низковольтные сети переменного тока.
Благодаря сочетанию номинального тока 25 А, характеристики C и отключающей способности 4,5 кА автомат DEKraft C25 подходит для защиты электрических цепей, где требуется надежная работа при стандартных эксплуатационных нагрузках и наличие защиты от аварийных токовых режимов.
Таким образом, DEKraft C25 является эффективным решением для защиты электрических цепей от перегрузок и коротких замыканий. Благодаря продуманной конструкции, точным характеристикам срабатывания и удобству монтажа устройство обеспечивает надежное функционирование распределительных систем различного назначения. Компания «Олниса» предлагает автоматические выключатели DEKraft C25 и другое промышленное оборудование для предприятий и объектов энергетической инфраструктуры. Поставка продукции осуществляется из широкого ассортимента электротехнических устройств, предназначенных для создания надежных и эффективных систем электроснабжения.
