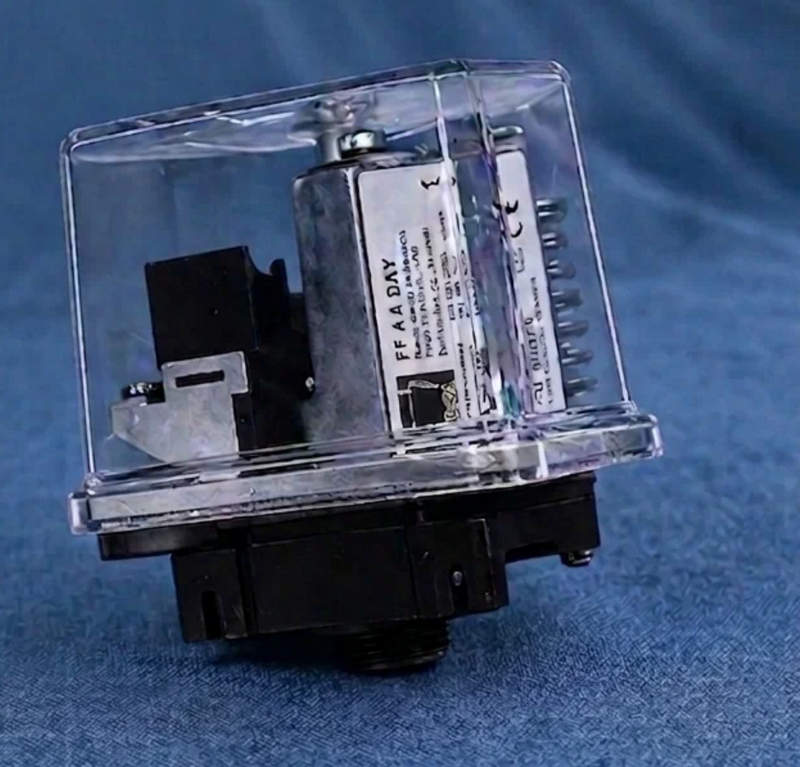

Grundfos FF4-8 — надежное реле давления для эффективного управления насосными системами

Реле давления Grundfos FF4 8 представляет собой специализированное устройство автоматического управления, предназначенное для контроля и регулирования давления в системах подачи воды, насосных установках, гидравлических контурах и технологическом оборудовании. Основная функция прибора заключается в отслеживании изменения давления рабочей среды и формировании управляющего сигнала для включения или отключения подключенного оборудования. Конструкция FF4 8 рассчитана на стабильную работу при эксплуатации с жидкими и газообразными средами, обеспечивая поддержание заданных параметров в автоматических системах.

Технические характеристики

Реле давления Grundfos FF4 8 отличается широким диапазоном настройки рабочих параметров и применяется в системах, где требуется надежное управление насосным оборудованием. Ниже перечислены основные технические характеристики устройства:

• Диапазон регулировки верхнего значения давления составляет от 0,5 до 8 бар,
• диапазон регулировки нижнего значения давления составляет от 0,2 до 7,5 бар,
• минимальная регулируемая разница между точками включения и отключения составляет 0,3 бар при нижнем диапазоне и 0,5 бар при верхнем диапазоне,
• максимальное рабочее давление устройства достигает 30 бар,
• максимальное испытательное давление составляет 40 бар,
• стандартная заводская настройка соответствует значениям 2 бар включение и 6 бар отключение,
• тип присоединения выполнен с внутренней резьбой G3/8",
• рабочий механизм использует мембранный чувствительный элемент,
• номинальный ток коммутации составляет 16 А при напряжении 230 В переменного тока в категории AC1,
• номинальный ток коммутации составляет 10 А при напряжении 400 В переменного тока в категории AC1,
• допустимая мощность подключаемого двигателя при напряжении 230 В составляет до 0,55 кВт,
• диапазон температуры окружающей среды находится в пределах от -20 C до +70 C,
• максимальная температура рабочей среды достигает +70 C,
• масса устройства составляет приблизительно 0,5 кг.

Работа Grundfos FF4 8 основана на механическом контроле давления без использования сложных электронных компонентов, что повышает надежность устройства при длительной эксплуатации. Контактный механизм обеспечивает быстрое переключение электрической цепи при достижении заданного давления, а регулировочные элементы позволяют изменять рабочие пороги в соответствии с параметрами конкретной системы.

Особенности конструкции устройства

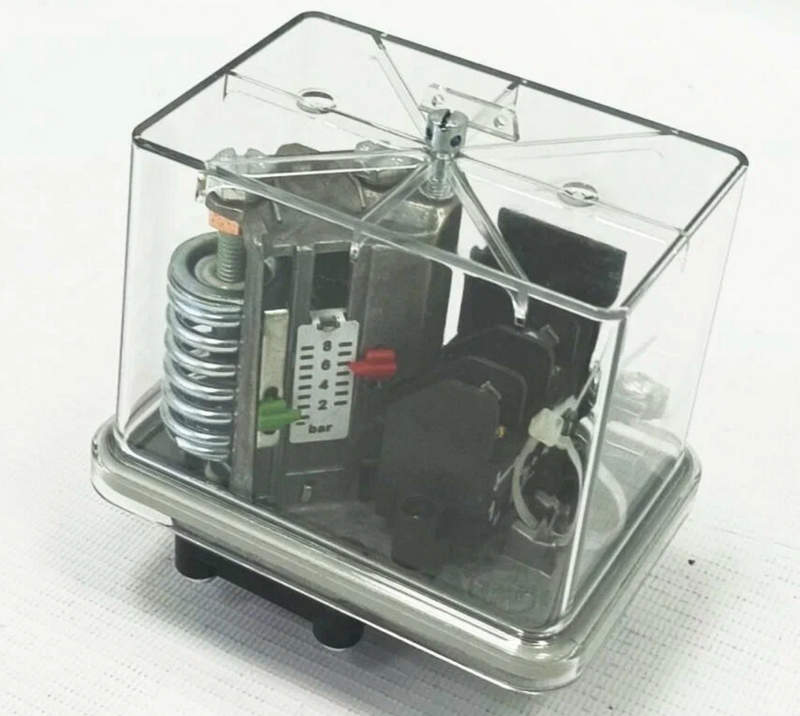

Конструкция Grundfos FF4 8 включает несколько функциональных узлов, объединенных в компактном корпусе. Чувствительный элемент выполнен в виде эластичной мембраны, которая воспринимает давление рабочей среды и передает механическое усилие на коммутационный механизм. Такая архитектура обеспечивает высокую чувствительность устройства и стабильность работы при циклических изменениях давления. Основными конструктивными элементами являются корпус с защитным покрытием, мембранный измерительный блок, пружинный механизм настройки давления, система рычагов передачи усилия, электрическая контактная группа и резьбовой соединительный патрубок. В зависимости от исполнения используются различные материалы присоединительных элементов, рассчитанные на работу с водой, воздухом и другими совместимыми средами. Регулирование параметров осуществляется изменением усилия пружины, благодаря чему пользователь может задавать необходимые значения включения и отключения оборудования. При снижении давления до установленного нижнего уровня контакты замыкаются и подается управляющий сигнал на насос. После достижения верхнего значения давления происходит обратное переключение и остановка подключенного агрегата. Ключевыми особенностями конструкции являются:

• мембранный чувствительный механизм для точного контроля давления,
• механическая система переключения с высокой устойчивостью к нагрузкам,
• компактное исполнение для установки в ограниченном пространстве,
• резьбовое соединение G3/8" для удобного монтажа в трубопроводных системах,
• регулируемые значения давления включения и отключения,
• возможность использования в автоматизированных насосных установках,
• надежная контактная группа для управления электродвигателями,
• защищенная конструкция корпуса для эксплуатации в промышленных условиях.

Области применения

Реле давления Grundfos FF4 8 используется в различных инженерных системах, где требуется автоматическое поддержание давления и управление насосным оборудованием. Ниже представлены основные направления применения устройства.

• автоматические системы водоснабжения,
• насосные станции повышения давления,
• гидрофорные установки,
• системы подачи технической воды,
• компрессорное оборудование,
• пневматические установки,
• гидравлические системы контроля давления,
• технологические линии промышленного назначения,
• системы управления насосами в зданиях и сооружениях,
• оборудование с периодическим включением и отключением электроприводов.

Благодаря возможности точной настройки диапазона срабатывания устройство эффективно используется в системах, где требуется поддержание стабильного давления без постоянного ручного управления. Механический принцип работы делает FF4 8 подходящим решением для эксплуатации в условиях, где важны надежность и продолжительный срок службы.

Таким образом, Grundfos FF4 8 является надежным устройством автоматического контроля давления, предназначенным для управления насосными и технологическими системами. Сочетание регулируемых параметров, прочной конструкции и стабильного механического принципа работы делает данное реле эффективным элементом промышленного оборудования. Компания «Олниса» выполняет поставку оборудования Grundfos и других промышленных компонентов для предприятий и инженерных объектов. В ассортименте компании представлены современные решения для систем водоснабжения, автоматизации и промышленной эксплуатации. «Олниса» обеспечивает поставку качественного оборудования с соблюдением требований к надежности и техническим характеристикам продукции.
