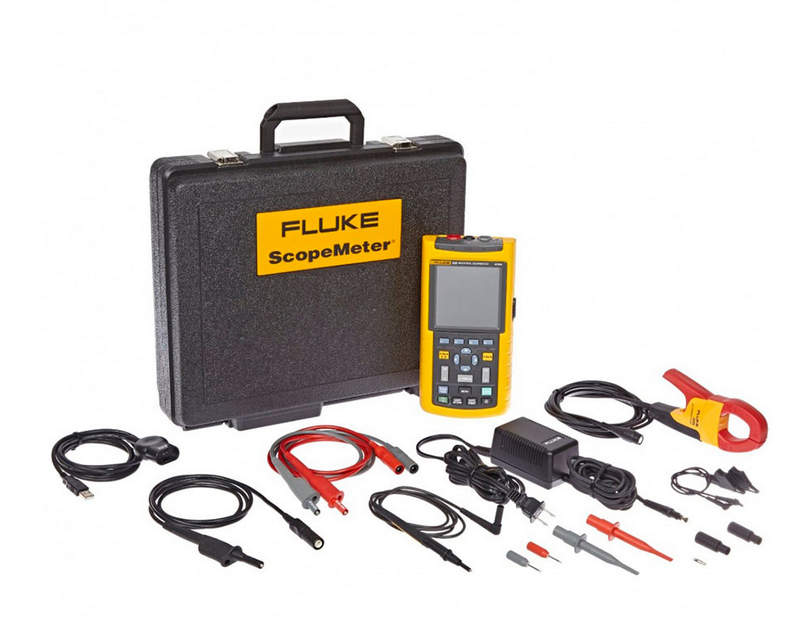

Осциллографический мультиметр Fluke 125 — высокая точность и удобство диагностики оборудования
Fluke 125 представляет собой портативный измерительный прибор класса ScopeMeter, объединяющий функции цифрового осциллографа, мультиметра и анализатора параметров электрических цепей. Устройство предназначено для исследования сигналов в промышленных установках, системах автоматизации, приводном оборудовании и низковольтных электрических сетях. Конструкция прибора ориентирована на выполнение точных измерений в условиях эксплуатации, где требуется мобильность, высокая скорость обработки данных и возможность анализа нестабильных процессов. Fluke 125 применяется для контроля формы сигналов, проверки параметров напряжения и тока, определения отклонений в работе электронных узлов и диагностики электрических соединений. Прибор оснащается двумя измерительными каналами и поддерживает работу с широким диапазоном сигналов, что позволяет использовать его для различных задач технического контроля.
Технические характеристики
Основные параметры Fluke 125 определяют его возможности при измерении электрических величин и анализе сигналов. Ниже перечислены ключевые технические характеристики устройства:
- количество измерительных каналов — 2 независимых входа для одновременного контроля нескольких сигналов,
- полоса пропускания осциллографа — до 40 МГц,
- максимальная частота выборки в режиме реального времени — 25 Мвыб/с,
- эквивалентная частота дискретизации — до 2,5 Гвыб/с,
- диапазон чувствительности входов — от 5 мВ/дел до 500 В/дел,
- максимальное входное напряжение — до 600 В,
- разрядность измерительной системы — 8 бит,
- объем памяти для сохранения данных — до 20 записей,
- максимальное количество точек записи для каждого входного канала — 512 точек,
- время автономной работы от аккумулятора — до 7 часов,
- тип питания — встроенный аккумуляторный блок NiMH,
- режимы измерения мультиметра — измерение постоянного и переменного напряжения, сопротивления, частоты и непрерывности цепей,
- диапазон измерения сопротивления — до нескольких десятков МОм,
- диапазон частотных измерений — до 50 кГц,
- режим автоматического выбора диапазонов — присутствует,
- категория безопасности измерений — CAT III 600 В и CAT IV 300 В.
Режимы работы
Fluke 125 поддерживает несколько специализированных режимов обработки информации, благодаря которым прибор способен не только отображать текущие параметры, но и выполнять расширенный анализ электрических процессов:
- режим осциллографа для отображения формы сигнала в реальном времени,
- режим TrendPlot для длительной регистрации изменений измеряемых параметров,
- режим автоматических измерений с определением основных характеристик сигнала,
- режим мультиметра для контроля электрических величин,
- режим проверки целостности цепей и поиска неисправностей соединений,
- режим анализа качества сигналов в промышленных системах.
Особенности конструкции устройства
Конструкция Fluke 125 разработана с учетом требований мобильной эксплуатации в промышленной среде. Корпус прибора выполнен в компактном исполнении, объединяющем измерительный модуль, дисплейный блок и систему управления. Передняя панель оснащена функциональными кнопками, обеспечивающими быстрый доступ к основным режимам работы. Эргономичное расположение элементов управления позволяет выполнять измерения непосредственно на объекте без использования дополнительного оборудования. Основным элементом устройства является двухканальная осциллографическая система, которая принимает электрические сигналы через измерительные входы и преобразует их в цифровую форму для последующей обработки. Принцип работы основан на последовательном преобразовании аналогового сигнала в цифровой поток данных с дальнейшим отображением параметров на экране. Такой подход обеспечивает точную визуализацию формы импульсов, колебаний напряжения и временных характеристик процессов.
Встроенная система автоматических измерений позволяет определять амплитудные и частотные параметры сигналов без сложной ручной настройки. Прибор способен анализировать напряжение, частоту, период, коэффициент заполнения импульсов и другие характеристики электрических процессов. Особое значение имеет функция регистрации изменений во времени, которая позволяет выявлять кратковременные нарушения стабильности работы оборудования. Конструкция Fluke 125 включает защитные элементы для эксплуатации в условиях промышленных объектов. Измерительные цепи рассчитаны на работу с высокими уровнями напряжения, а корпус обеспечивает устойчивость к механическим воздействиям при транспортировке и использовании на производственных площадках. Автономное питание расширяет возможности применения устройства при проведении измерений в местах с ограниченным доступом к электросети.
Области применения
Fluke 125 используется в различных направлениях промышленной диагностики и контроля электрических систем. Основные области применения устройства:
- обслуживание промышленного электрооборудования,
- проверка работы электродвигателей и приводных систем,
- контроль параметров автоматизированных линий,
- диагностика электронных модулей управления,
- анализ аналоговых и цифровых сигналов,
- проверка электрических соединений,
- контроль качества питающих напряжений,
- поиск причин нестабильной работы оборудования,
- измерение параметров низковольтных электрических сетей,
- проверка промышленных систем автоматизации.
Таким образом, Fluke 125 является многофункциональным измерительным прибором, предназначенным для контроля электрических сигналов и диагностики промышленного оборудования. Благодаря сочетанию возможностей осциллографа и мультиметра устройство обеспечивает точное измерение параметров электрических систем и удобство эксплуатации на различных объектах. Компания «Олниса» предлагает поставку Fluke 125 и другого промышленного оборудования от ведущих производителей. Надежная организация поставок позволяет предприятиям получать современную измерительную технику для решения производственных задач.
