Блок питания ExeGate SFX — оптимальное решение для компактных систем
Блоки питания формата SFX ExeGate представляют собой компактные устройства электропитания, предназначенные для систем с ограниченным внутренним пространством корпуса. Конструкция SFX разработана для сохранения высокой функциональности при уменьшенных габаритах по сравнению с классическим форматом ATX. Такие источники питания обеспечивают преобразование переменного напряжения электрической сети в стабильные постоянные напряжения, необходимые для работы вычислительных систем, промышленного оборудования, компактных рабочих станций и специализированных комплексов. Серия ExeGate SFX включает модели различной мощности, что позволяет использовать устройства в системах с разными требованиями к нагрузке. Основной принцип работы блока питания ExeGate SFX заключается в преобразовании входного напряжения через импульсный преобразователь, систему фильтрации и стабилизации выходных линий. Устройство обеспечивает питание основных компонентов оборудования, включая материнские платы, накопители, процессоры и дополнительные модули расширения.
Технические характеристики
Технические параметры блоков питания ExeGate SFX определяют их возможности при эксплуатации в компактных системах. В зависимости от модели мощность устройств может составлять от 300 Вт до 800 Вт, что позволяет применять оборудование как в базовых конфигурациях, так и в более производительных вычислительных комплексах. Ключевыми техническими характеристиками являются:
- форм-фактор SFX 12V для установки в компактные корпуса,
- номинальная выходная мощность от 300 Вт до 800 Вт в зависимости от исполнения,
- входное напряжение в диапазоне от 115 до 230 В,
- рабочая частота входного сигнала от 47 до 63 Гц,

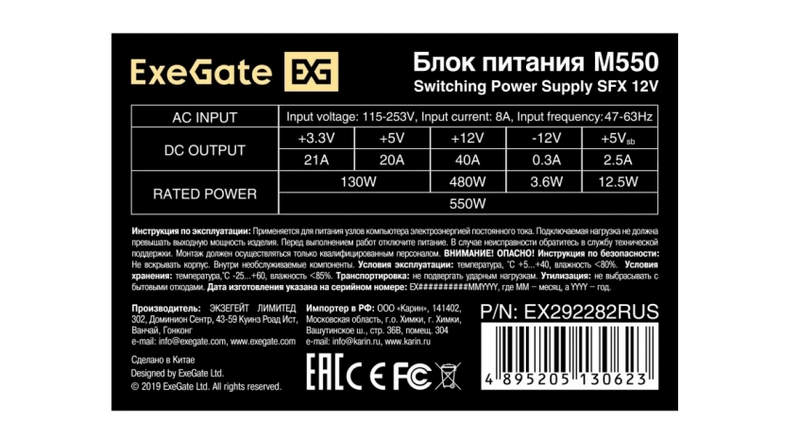

- выходные линии питания +3,3 В, +5 В, +12 В, -12 В и +5VSB,
- эффективность преобразования энергии до 87 % для отдельных моделей с улучшенной схемотехникой,
- система охлаждения с вентилятором диаметром 80 мм,
- уровень акустического шума около 30–35 дБ,
- средняя наработка на отказ до 100 000 часов,
- рабочий диапазон температуры окружающей среды от 0 до 40 C,
- допустимая влажность эксплуатации от 20 до 90 % без образования конденсата,
- габаритные размеры компактных моделей около 125×64×100 мм,
- наличие разъемов питания 20+4 pin ATX,
- наличие дополнительного разъема питания процессора 4 pin CPU,
- поддержка подключения накопителей через SATA и Molex.
В зависимости от исполнения блоки ExeGate SFX могут оснащаться различными системами коррекции мощности и защиты электрических цепей. Например, отдельные модели имеют активный PFC, повышающий эффективность работы и улучшающий параметры потребления электроэнергии. Основные параметры защитных функций включают:
- защиту SCP от короткого замыкания,
- защиту OVP от превышения выходного напряжения,
- защиту UVP от снижения напряжения ниже допустимого уровня,
- защиту OCP от превышения допустимого тока,
- защиту OPP/OLP от перегрузки по мощности,
- защиту OTP от перегрева внутренних компонентов.
Особенности конструкции

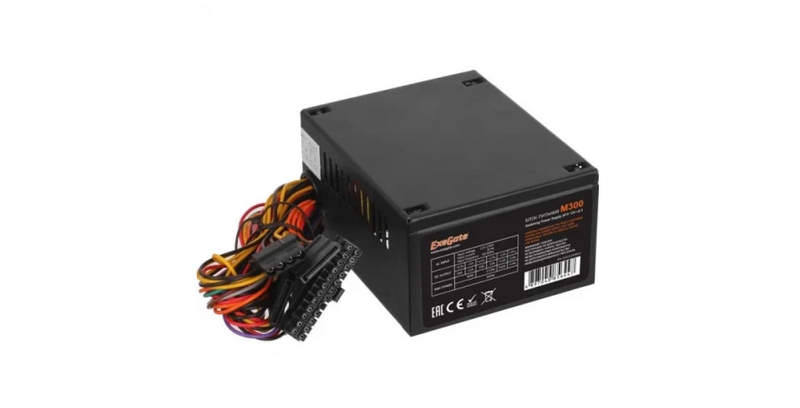

Конструкция блока питания ExeGate SFX выполнена с учетом требований к компактности, надежности и эффективному отводу тепла. Корпус устройства имеет уменьшенные размеры, благодаря чему оборудование может устанавливаться в корпуса малого формата, где применение стандартных ATX-источников невозможно или затруднено. Внутренняя архитектура включает преобразовательный модуль, входной фильтр, силовые ключи, трансформаторный узел, цепи стабилизации и выходные фильтры. Такое построение позволяет преобразовывать сетевое напряжение в несколько независимых линий постоянного питания с необходимыми параметрами. Охлаждение реализуется при помощи компактного вентилятора размером 80 мм, который обеспечивает циркуляцию воздуха внутри корпуса блока питания. Воздушный поток направляется через внутренние элементы, снижая температурную нагрузку на электронные компоненты и увеличивая стабильность работы устройства. Кабельная система предусматривает подключение основных узлов компьютерных и промышленных систем. Использование разъема 20+4 pin позволяет адаптировать блок питания к различным типам материнских плат. Дополнительные линии SATA и Molex обеспечивают подключение накопителей и периферийных устройств. Конструктивными особенностями ExeGate SFX являются:
- компактный корпус стандарта SFX 12V,
- импульсная схема преобразования напряжения,
- встроенный вентилятор активного охлаждения,
- система фильтрации входных и выходных цепей,
- защитные электронные модули контроля параметров,
- универсальные силовые разъемы,
- оптимизированное расположение компонентов внутри корпуса,
- адаптация для систем с ограниченным монтажным пространством.
Области применения
Блоки питания ExeGate SFX используются в различных электронных системах, где требуется компактный источник стабильного электропитания. Благодаря небольшим размерам и широкому диапазону мощности устройства подходят для установки в специализированные корпуса и вычислительные комплексы. Основными областями применения являются:
- компактные персональные компьютеры,
- офисные рабочие станции,
- промышленные вычислительные системы,
- терминалы автоматизации,
- мини-серверные решения,
- системы хранения данных,
- оборудование на базе корпусов малого формата,
- информационные и управляющие комплексы.
Таким образом, блоки питания ExeGate SFX являются эффективным решением для систем, где требуется сочетание компактных размеров и стабильных электрических характеристик. Продуманная конструкция, надежная система защиты и широкий выбор мощности позволяют использовать данные устройства в современных вычислительных и промышленных комплексах. Компания «Олниса» предлагает поставку оборудования ExeGate SFX и других промышленных компонентов, обеспечивая доступ к качественным техническим решениям для различных сфер применения. «Олниса» поставляет промышленное оборудование и электронные комплектующие от проверенных производителей для оснащения современных систем.
