Мощный БП Exegate 800W — стабильное напряжение и высокая энергоэффективность
Блок питания ExeGate 800W относится к импульсным источникам для электроснабжения компьютерных и специализированных электронных систем. Номинальная мощность 800 Вт позволяет применять его с производительными процессорами, дискретной графикой, накопителями и периферией. Устройство преобразует переменное сетевое напряжение в несколько стабилизированных линий постоянного тока. Рабочий цикл включает фильтрацию помех, выпрямление, высокочастотное преобразование, стабилизацию выходов и защитное отключение при аварии.
Технические характеристики
Ниже перечислены основные параметры, определяющие электрические возможности ExeGate 800W и условия его эксплуатации:
- номинальная выходная мощность — 800 Вт,
- входное напряжение переменного тока — приблизительно 200–240 В,
- частота питающей сети — 50 Гц,
- основная линия постоянного напряжения — +12 В,
- дополнительные выходные линии — +5 В и +3,3 В,
- дежурная линия питания — +5VSB,
- служебная линия отрицательного напряжения — −12 В,
- суммарная выходная мощность ограничивается значением 800 Вт,
- тип преобразования — импульсный высокочастотный,
- частота работы силового преобразователя составляет десятки килогерц,
- сетевое подключение выполняется через стандартный разъем IEC,
- охлаждение осуществляется встроенным вентилятором,
- типоразмер вентилятора в распространенных исполнениях — 120 мм,
- стабилизация напряжений выполняется электронной обратной связью,
- КПД в рабочем диапазоне нагрузки обычно превышает 80 %,
- предусматривается защита от короткого замыкания,
- предусматривается защита от перегрузки по мощности,
- предусматривается защита от повышенного выходного напряжения,
- предусматривается ограничение тока в силовых цепях,
- форм-фактор корпуса соответствует стандартной компоновке ATX.
Режимы и принцип работы
Ниже представлены преобразование энергии и реакцию схемы блока питания при изменении нагрузки:
- сетевой режим начинается после подачи напряжения на входной фильтр,
- фильтр ослабляет высокочастотные помехи, распространяющиеся по питающей линии,
- выпрямительный каскад преобразует переменный ток в постоянное напряжение промежуточной шины,
- силовые ключи формируют высокочастотные импульсы для передачи энергии через трансформатор,
- вторичные выпрямители создают рабочие линии +12 В, +5 В и +3,3 В,
- контур обратной связи контролирует напряжения и корректирует работу силовых ключей,
- дежурный канал +5VSB поддерживает цепи запуска при подключении блока к сети,
- при росте нагрузки преобразователь увеличивает передаваемую мощность в пределах 800 Вт,
- при коротком замыкании защитная логика отключает силовые выходы,
- после устранения аварии работа восстанавливается повторным запуском питания.
Особенности конструкции

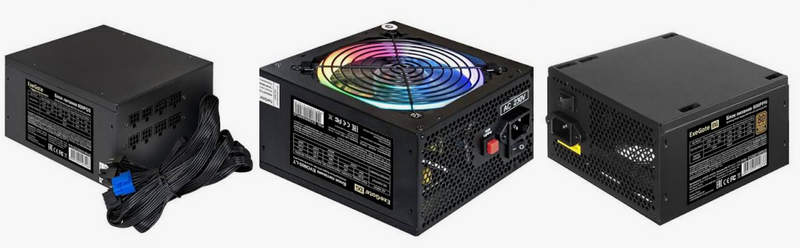

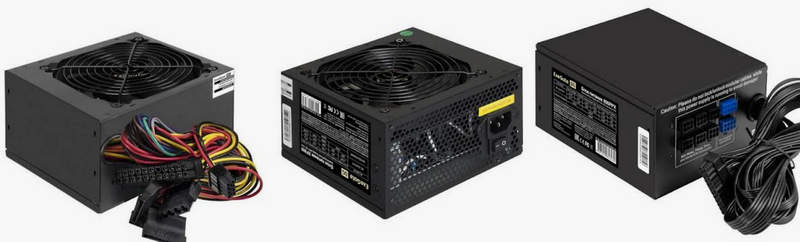

Конструктивно ExeGate 800W выполнен в металлическом корпусе с печатной платой, трансформатором, входным фильтром, выпрямителями, конденсаторами, транзисторами, радиаторами и вентилятором. Корпус выполняет механическую и экранирующую функции. Воздушный поток отводит тепло от силовых ключей, диодов и магнитных компонентов. Для материнской платы применяется основной многоконтактный кабель, а отдельные линии питают процессор, накопители и другие потребители. Схема разделена на высоковольтную первичную и низковольтную вторичную части. Импульсный трансформатор обеспечивает преобразование напряжения и гальваническое разделение цепей. Радиаторы усиливают теплообмен, конденсаторы сглаживают пульсации, а силовые проводники рассчитаны на значительный ток по линии +12 В.
Области применения
Ниже перечислены основные варианты использования блока питания мощностью 800 Вт:
- настольные компьютеры повышенной производительности,
- рабочие станции для инженерных и графических задач,
- системы с дискретными видеокартами,
- компьютеры с несколькими накопителями,
- контроллерные станции промышленной автоматизации,
- испытательные стенды с компьютерным управлением,
- терминалы обработки и визуализации данных,
- диагностические комплексы на базе стандартных компьютерных компонентов.
Таким образом, ExeGate 800W представляет собой импульсный блок питания номинальной мощностью 800 Вт, преобразующий сетевую энергию в стабилизированные низковольтные линии постоянного тока. Его функциональная схема объединяет входную фильтрацию, выпрямление, высокочастотное преобразование, стабилизацию, охлаждение и электрические защиты. Такая архитектура подходит для производительных компьютерных систем, рабочих станций и специализированных аппаратных комплексов. Компания «Олниса» поставляет промышленное оборудование и электротехническую продукцию для организаций различных сфер. Через «Олниса» можно приобрести ExeGate 800W и другие компоненты электропитания для оснащения технических объектов. Поставка промышленного оборудования является одним из профильных направлений деятельности компании.
