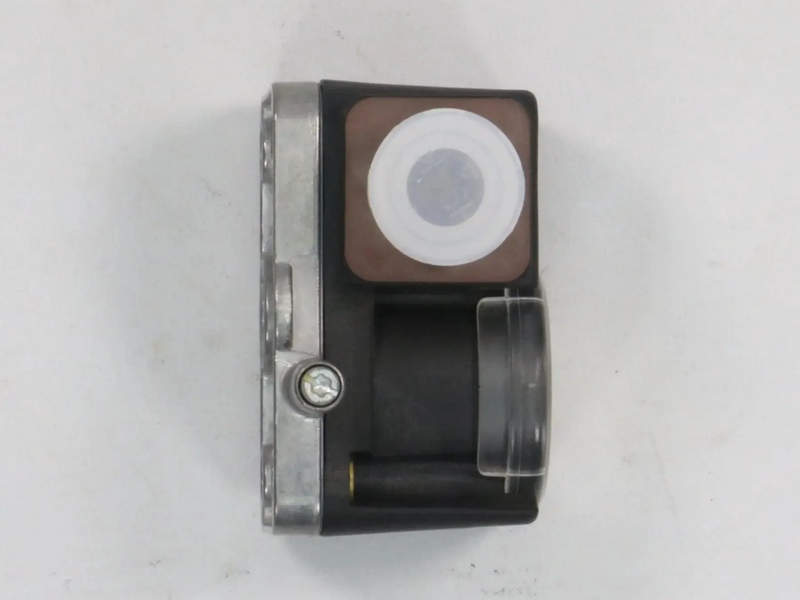

Газовый датчик Dungs GW 150 A5 — эффективное решение для систем автоматизации горелок
Реле давления DUNGS GW 150 A5 представляет собой компактное устройство контроля давления, предназначенное для применения в газовых и воздушных системах промышленного оборудования. Конструкция прибора разработана для фиксации отклонений давления от установленного значения и передачи коммутационного сигнала при достижении заданного порога. Основной принцип работы DUNGS GW 150 A5 основан на механическом воздействии контролируемой среды на чувствительный элемент. При изменении давления мембранный механизм перемещается и воздействует на переключающий контакт, обеспечивая замыкание или размыкание электрической цепи. Устройство работает без отдельного источника питания, что позволяет использовать его как автономный элемент контроля параметров в различных установках.
Технические характеристики
Ниже перечислены основные технические параметры реле давления DUNGS GW 150 A5, определяющие возможности эксплуатации оборудования в промышленных системах контроля газа и воздуха:
- контролируемая среда включает газовые среды, воздух, продукты сгорания и другие нейтральные газообразные вещества,
- диапазон температуры окружающей среды составляет от -15 C до +70 C,
- допустимая температура контролируемой среды находится в пределах от -15 C до +70 C,
- температура хранения оборудования составляет от -30 C до +80 C,
- степень защиты корпуса соответствует IP54 по стандарту IEC 529 (EN 60529),
- материал корпуса выполнен из литого алюминия,
- материал переключающего механизма выполнен из полиамида,
- чувствительная мембрана изготовлена из NBR,
- контактная группа выполнена с использованием серебряного контактного материала Ag,
- минимальное напряжение переключения составляет 24 В переменного или постоянного тока,
- максимальный ток коммутации составляет 6 А при коэффициенте мощности cos = 1,
- максимальный ток коммутации составляет 3 А при коэффициенте мощности cos = 0,6,
- минимальный ток коммутации составляет 20 мА для переменного и постоянного тока,
- максимальный ток постоянного тока составляет 1 А,
- точность настройки имеет отклонение установленного значения не более ±15%.
Особенности конструкции
Основными конструктивными особенностями DUNGS GW 150 A5 являются:
- компактный корпус из алюминиевого литья, обеспечивающий механическую прочность конструкции,
- мембранный измерительный механизм с устойчивостью к воздействию рабочих газовых сред,

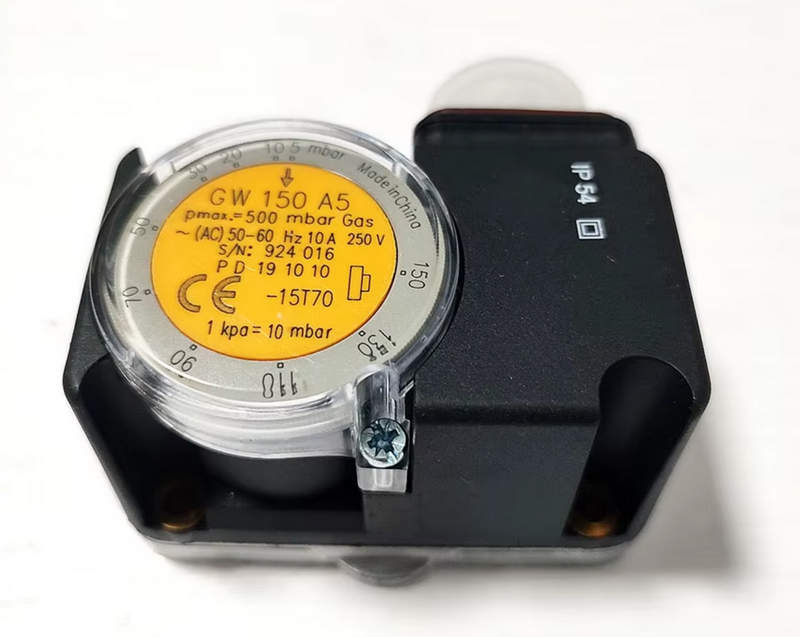

- настроечное колесо со шкалой для установки требуемого значения срабатывания,
- механическая коммутационная система без необходимости внешнего питания,
- фланцевое присоединение с уплотнительным кольцом для монтажа на оборудовании DUNGS,
- трехконтактное электрическое соединение с защитной изоляцией без заземления.
Настройка точки переключения выполняется при помощи регулировочного элемента с нанесенной шкалой. Такая конструкция позволяет изменять рабочий порог срабатывания непосредственно на корпусе устройства. При изменении положения монтажа необходимо учитывать возможное смещение точки переключения, которое для GW 150 A5 может составлять до ±1 мбар.
Области применения
DUNGS GW 150 A5 используется в системах, где требуется постоянный контроль давления газообразных сред и автоматическое формирование управляющего сигнала при отклонении параметров. Основными областями применения являются:
- газовые горелочные установки промышленного назначения,
- оборудование для сжигания топлива и управления процессами горения,
- промышленные установки, использующие газовые среды семейства 1, 2 и 3.
Принципы работы и эксплуатационные особенности
Работа DUNGS GW 150 A5 основана на сравнении фактического давления с предварительно установленным значением. Если давление превышает заданный предел, происходит переключение электрических контактов. При снижении давления ниже установленной точки механизм возвращается в исходное положение. Ключевыми особенностями принципа действия являются:
- контроль давления без использования внешнего электропитания,
- быстрое реагирование на изменения давления в стандартной версии GW A5,
- механическое переключение электрической цепи при изменении параметров среды,
- возможность контроля предельных значений давления.
Таким образом, DUNGS GW 150 A5 является эффективным элементом контроля давления, предназначенным для использования в промышленных газовых и воздушных системах. Благодаря прочной конструкции, точному механизму переключения и широкому диапазону рабочих условий устройство обеспечивает стабильное функционирование оборудования. Компания «Олниса» предлагает поставку DUNGS GW 150 A5 и других компонентов промышленного оборудования для предприятий различных направлений. В каталоге компании представлены современные технические решения от проверенных производителей, обеспечивающие надежность и эффективность промышленных систем. «Олниса» поставляет качественное оборудование для профессионального применения в энергетике, автоматизации и производственных комплексах.
