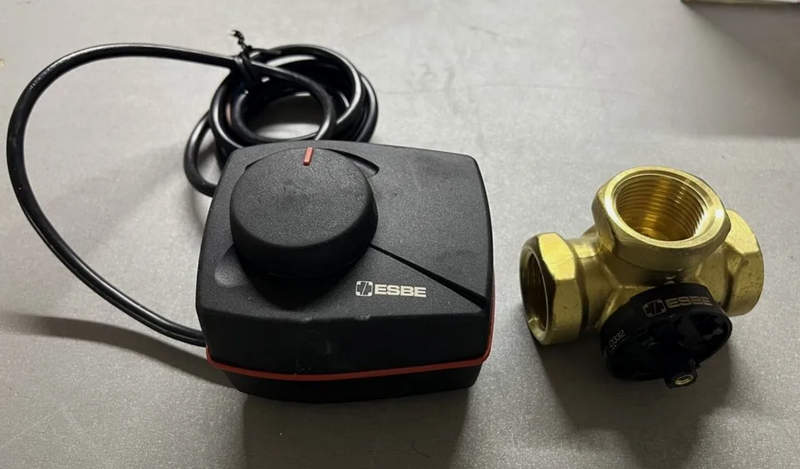

Электрический привод ESBE ARA661 12101300 — трехточечное управление поворотными смесительными клапанами

Поворотный смесительный клапан способен изменять соотношение потоков только тогда, когда на его шток передается контролируемое механическое усилие. Если эту операцию выполнять вручную, положение регулирующего элемента остается зависимым от действий оператора. В автоматизированной системе поворот формирует отдельный электромеханический узел, который получает команду от регулятора и перемещает клапан в требуемом направлении. Для этой задачи применяется электрический привод ESBE ARA661 12101300. Он относится к серии компактных ротационных приводов ARA600 и рассчитан на трехточечное управление. Привод работает от сети 230 В AC, развивает до 6 Н·м и выполняет полный рабочий ход 90° примерно за 120 секунд. Такое сочетание параметров ориентировано на плавное позиционирование смесительных клапанов без необходимости быстрого ударного перемещения механизма.

Технические характеристики

Рабочее исполнение ESBE ARA661 определяется следующими параметрами:

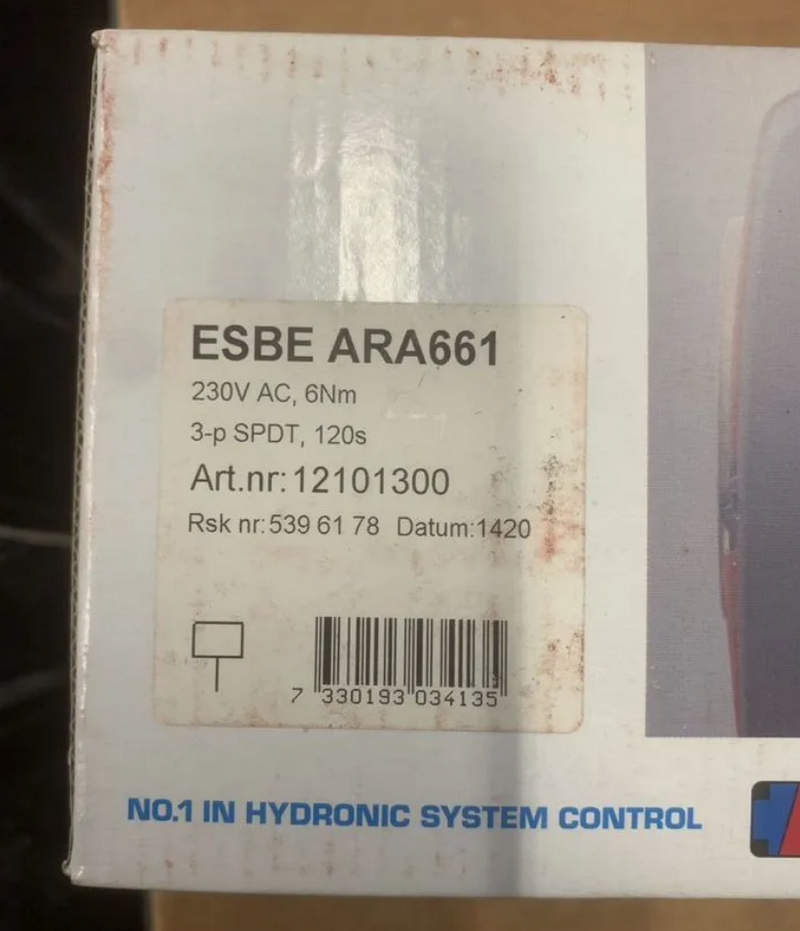

• артикул — 12101300,
• модель — ARA661,
• серия — ARA600,
• категория — ротационный электрический привод,
• напряжение питания — 230 В AC,
• допуск напряжения питания — ±10 %,
• частота — 50 Гц,
• тип управления — трехточечное SPDT,
• угол рабочего поворота — 90°,
• время прохождения 90° — 120 секунд,
• максимальный крутящий момент — 6 Н·м,
• потребляемая мощность для исполнения 230 В — 5 ВА,
• степень защиты корпуса — IP41,
• класс электрической защиты — II,
• минимальная температура окружающей среды — −5 °C,
• максимальная температура окружающей среды — +55 °C,
• масса — около 0,4 кг,
• ручное управление — предусмотрено,
• совместимость со вспомогательным переключателем — предусмотрена,
• назначение — управление поворотными смесительными клапанами.

Особенности конструкции устройств

Работа ESBE ARA661 12101300 строится вокруг компактного электродвигателя и редуктора. Электродвигатель создает вращение, но напрямую передать его на шток клапана нельзя: скорость слишком велика, а момент недостаточен. Поэтому внутри корпуса используется редукторная передача, которая уменьшает частоту вращения и одновременно увеличивает доступный механический момент. На выходном валу формируется поворот до 90°. Именно такой диапазон соответствует рабочей кинематике большинства совместимых ротационных клапанов ESBE. Когда привод получает команду в одном направлении, вал поворачивает регулирующий элемент к одной крайней позиции. При подаче противоположной команды движение происходит обратно. Трехточечное управление означает, что привод не получает непрерывный аналоговый сигнал положения. Регулятор подает отдельные команды «открывать» и «закрывать». Если обе управляющие команды отсутствуют, механизм сохраняет текущее положение. Благодаря этому клапан можно остановить практически в любой промежуточной точке рабочего диапазона.

Области применения

ESBE ARA661 используется там, где положение смесительного клапана должно меняться автоматически по сигналу внешнего регулятора. Основные направления применения следующие:

• смесительные узлы систем отопления,
• контуры теплого пола,
• котельные установки,
• системы регулирования температуры теплоносителя,
• узлы подмешивания обратной воды,
• тепловые пункты,
• контуры радиаторного отопления,
• системы охлаждения,
• инженерные установки с трехходовыми клапанами,
• автоматизированные гидравлические схемы зданий.

Компания «Олниса» поставляет промышленное и инженерное оборудование, включая электрические приводы ESBE ARA661 12101300. Для заказчиков доступны технические консультации по характеристикам продукции, позволяющие уточнить напряжение питания, время поворота, тип управляющего сигнала и совместимость конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране.

Преимущества

К практическим достоинствам ESBE ARA661 относятся:

• компактная ротационная конструкция,
• крутящий момент до 6 Н·м,
• понятное трехточечное управление,
• возможность промежуточного позиционирования,
• плавный ход 120 секунд,
• ручное изменение положения,
• простая установка на совместимые клапаны ESBE,
• низкая потребляемая мощность,
• защищенный корпус,
• пригодность для автоматизации отопительных контуров.

Таким образом, электрический привод ESBE ARA661 12101300 преобразует электрическую команду регулятора в контролируемый поворот смесительного клапана. Питание 230 В AC, трехточечная схема SPDT, момент 6 Н·м и время хода 120 секунд позволяют применять его в инженерных системах, где требуется плавное изменение положения клапана без сложного аналогового управления.
