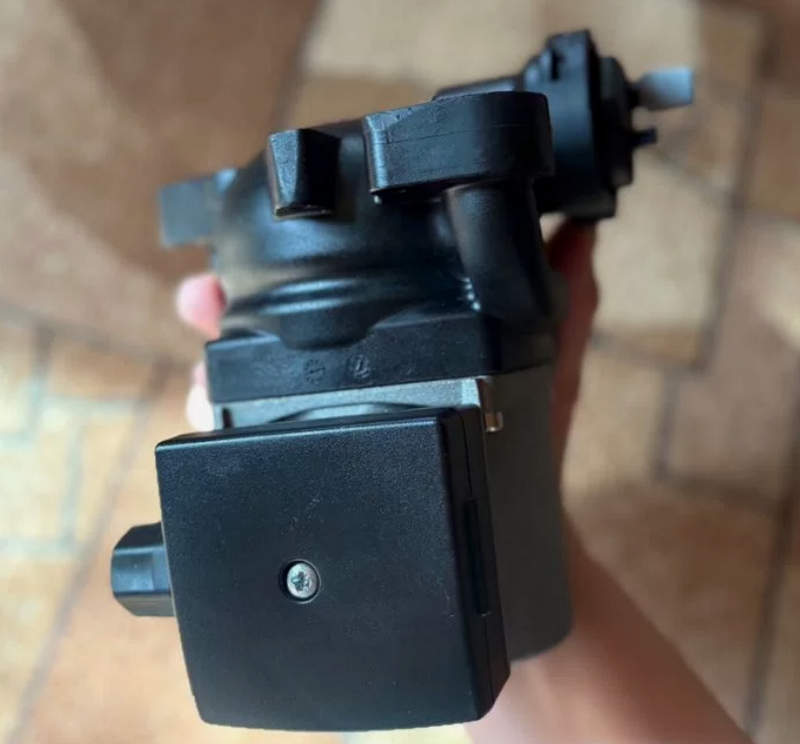

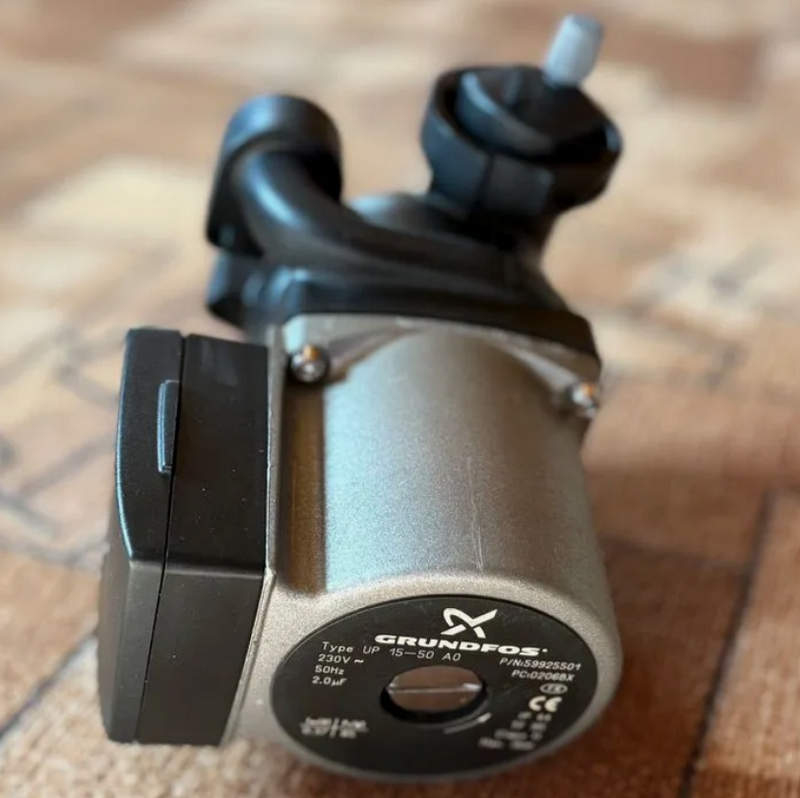

Циркуляционный насос Grundfos UP 15-50 A0 59915402 — компактный насосный модуль для отопительного контура

В настенном отопительном котле движение воды должно начинаться сразу после перехода оборудования в рабочий режим. Горелка передает теплоту теплообменнику, однако без принудительной циркуляции нагретая жидкость не сможет достаточно быстро покинуть котловой контур и распределиться по радиаторам. Эту функцию выполняет отдельный гидравлический узел — циркуляционный насос Grundfos UP 15-50 A0, артикул 59915402. В отличие от универсального внешнего циркулятора такой насос рассматривается прежде всего как функциональная часть котловой гидравлики, поэтому при замене особенно важны точное обозначение на шильдике и соответствие присоединительной конструкции.

Технические характеристики

Для исполнения Grundfos UP 15-50 A0 59915402 подтвержден следующий набор электрических и эксплуатационных данных:

• модель — UP 15-50 A0,
• номер изделия — 59915402,
• категория — циркуляционный насос,
• номинальное напряжение — 230 В AC,
• частота питающей сети — 50 Гц,
• потребляемая мощность P1 — 90 Вт,
• номинальный ток — 0,39 А,
• емкость рабочего конденсатора — 2 мкФ,
• степень защиты — IP42,
• температурный класс защиты — TF95,
• класс изоляции электродвигателя — H,
• максимально допустимое давление — 6 бар,
• тип применения — внутренняя циркуляция теплоносителя в отопительном оборудовании.

Особенности конструкции устройств

В основе Grundfos UP 15-50 A0 лежит принцип непрерывного преобразования электрической энергии во вращение рабочего колеса. Электродвигатель создает вращающий момент, который передается на гидравлическую часть, а рабочее колесо формирует разность давления между входной и выходной зонами насоса. Именно эта разность заставляет воду двигаться через теплообменник, трубопроводы и отопительные приборы. Для котлового циркулятора принципиальна компактность. Насос должен размещаться внутри корпуса отопительного агрегата рядом с теплообменником, газовой арматурой, расширительным баком и другими узлами. Поэтому конструкция ориентирована не на самостоятельную установку в любом месте трубопровода, а на интеграцию в заранее предусмотренный гидравлический модуль. Работа двигателя связана с фазосдвигающим конденсатором емкостью 2 мкФ. В однофазной сети такой элемент помогает создать необходимые условия для формирования вращающегося магнитного поля. Состояние конденсатора непосредственно влияет на способность двигателя запускаться и развивать расчетный момент.

Области применения

Назначение Grundfos UP 15-50 A0 связано с циркуляцией воды внутри компактных отопительных систем. Наиболее характерными направлениями применения являются:

• настенные отопительные котлы,
• двухконтурные теплогенераторы,
• закрытые радиаторные системы,
• внутренние гидравлические модули котлов,
• контуры между теплообменником и отопительной сетью,
• замена штатного насосного узла совместимого оборудования,
• локальные системы водяного отопления,
• котловые схемы с принудительной циркуляцией.

Компания «Олниса» осуществляет поставки насосного, отопительного и промышленного оборудования, включая циркуляционные насосы Grundfos UP 15-50 A0 59915402. Заказчикам доступны технические консультации по характеристикам продукции, позволяющие уточнить электрические данные и обозначение конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране

Преимущества

Практическую ценность Grundfos UP 15-50 A0 определяет специализированная котловая конструкция. К основным преимуществам относятся:

• компактное исполнение,
• небольшая потребляемая мощность,
• работа от стандартной сети 230 В,
• простая электромеханическая схема,
• пригодность для непрерывной циркуляции,
• высокий класс изоляции двигателя,
• небольшой рабочий ток,
• штатное применение в отопительной технике,
• точная идентификация по заводскому номеру,
• удобство замены совместимого оригинального насосного узла.

Таким образом, Grundfos UP 15-50 A0 59915402 представляет собой специализированный циркуляционный насос, задача которого состоит в обеспечении движения теплоносителя внутри отопительного оборудования. Его конструкция рассчитана на работу как часть котловой гидравлики, поэтому при идентификации необходимо учитывать не только обозначение UP 15-50, но и конкретный номер изделия.
