Блок питания Eltex 12V: стабильное напряжение и эффективная работа оборудования
Питание постоянным напряжением 12 В применяется в телекоммуникационных устройствах, сетевых терминалах, периферийных модулях и вспомогательных узлах. Решения Eltex 12 V предназначены для преобразования сетевого напряжения в стабилизированное постоянное напряжение, необходимое для работы электронной аппаратуры. При анализе таких источников важны номинальные 12 В, допустимый ток нагрузки, мощность, уровень пульсаций, параметры входной сети и защитные функции. Эти характеристики определяют устойчивость оборудования при изменении нагрузки.
Технические характеристики
Ниже перечислены основные электрические и эксплуатационные параметры, характерные для источников питания Eltex 12 V и совместимых устройств данного класса:
- номинальное выходное напряжение — 12 В постоянного тока,
- типовой диапазон входного напряжения — 100–240 В переменного тока,
- частота питающей сети — 50–60 Гц,
- выходной ток в зависимости от исполнения — от 1 до 5 А,
- расчетная выходная мощность при токе 1 А — 12 Вт,
- расчетная выходная мощность при токе 2 А — 24 Вт,
- расчетная выходная мощность при токе 3 А — 36 Вт,
- расчетная выходная мощность при токе 5 А — 60 Вт,
- полярность выходного разъема — определяется конкретным исполнением,
- рабочий принцип преобразования — импульсный,
- электрическая защита — от короткого замыкания и перегрузки,
- охлаждение — естественное, без отдельного вентилятора в маломощных исполнениях,
- режим работы — продолжительный при соблюдении допустимой мощности,
- температурный режим — в пределах, установленных для конкретного исполнения.
При мощности 24 Вт источник с выходом 12 В должен обеспечивать ток около 2 А, а при мощности 60 Вт — около 5 А. Расчет выполняется по зависимости P=U×I, где P — мощность в ваттах, U — напряжение в вольтах, I — ток в амперах. Недостаточный токовый резерв способен вызвать нагрев и просадку напряжения. Дополнительный резерв по выходному току снижает вероятность перегрузки источника при переходных процессах и обеспечивает устойчивую работу подключенной электрической нагрузки.
Особенности конструкции

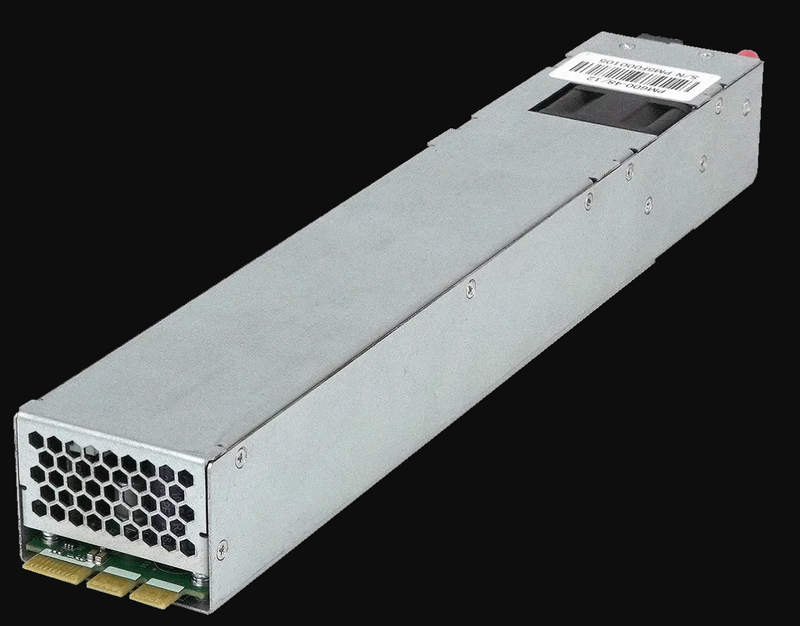

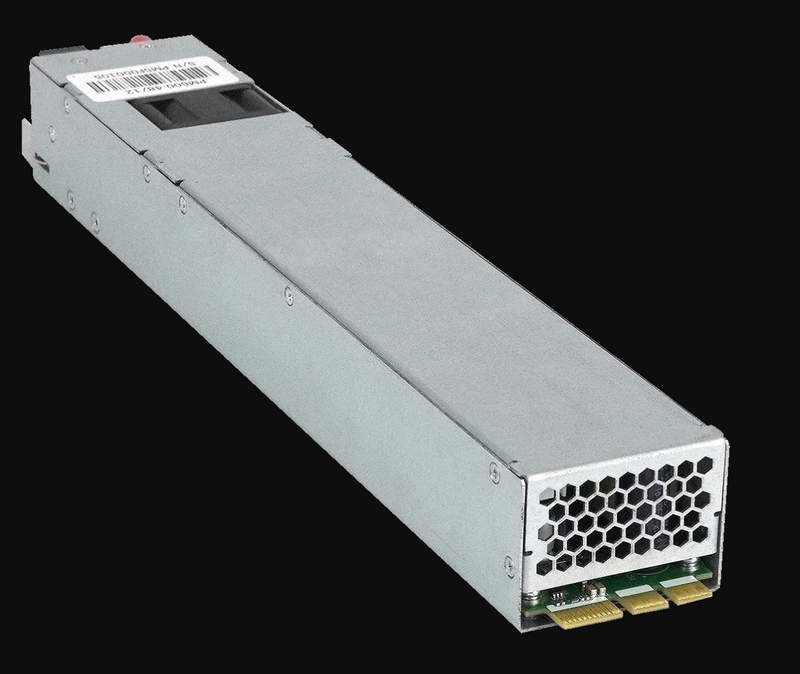

Конструктивно источник питания Eltex 12 V относится к электронным преобразователям переменного напряжения в постоянное. Внутри корпуса размещаются входной выпрямитель, фильтрующие элементы, высокочастотный преобразователь, развязывающий узел, цепи обратной связи и выходной фильтр. Импульсная схема уменьшает размеры и массу блока. Корпус обеспечивает механическую защиту и электроизоляцию. На выходе применяется кабель с низковольтным разъемом либо клеммное подключение в зависимости от исполнения. Для устойчивой работы необходимы качественный контакт и правильная полярность. При увеличении длины линии сопротивление возрастает, поэтому напряжение непосредственно на нагрузке может быть ниже номинальных 12 В.
Режимы и принцип работы
Ниже представлены основные процессы, происходящие при преобразовании и стабилизации напряжения.
- сетевое напряжение поступает на входной фильтр, ограничивающий высокочастотные помехи,
- переменный ток выпрямляется и преобразуется в пульсирующее постоянное напряжение,
- силовой ключ работает с высокой частотой и формирует импульсный поток энергии,
- преобразующий узел снижает напряжение до требуемого уровня,
- выходной выпрямитель формирует постоянный ток,
- фильтрующие конденсаторы уменьшают амплитуду остаточных пульсаций,
- цепь обратной связи сравнивает фактическое напряжение с заданным уровнем,
- контроллер изменяет длительность управляющих импульсов для удержания 12 В,
- при перегрузке защитная схема ограничивает ток или переводит источник в защитный режим,
- после устранения аварийной причины штатный режим восстанавливается автоматически либо после перезапуска в зависимости от схемы.
При изменении нагрузки система стабилизации компенсирует отклонение напряжения. Это важно для цифровых узлов, чувствительных к отклонению питающего напряжения.
Области применения
Типовые направления использования источников Eltex 12 V включают:
- питание абонентских и сетевых терминалов,
- питание маршрутизаторов и отдельных коммуникационных модулей,
- работа вспомогательных устройств телекоммуникационных шкафов,
- питание контроллеров и периферийной электроники,
- использование в стендовых и сервисных конфигурациях оборудования,
- замена совместимого источника постоянного напряжения 12 В при совпадении тока, мощности, полярности и разъема.
Таким образом, источники питания Eltex 12 V выполняют функцию преобразования и стабилизации электроэнергии для телекоммуникационной аппаратуры. Их надежность определяется соответствием выходного тока нагрузке, качеством соединений, температурным режимом и соблюдением параметров входной сети. Номинал 12 В необходимо рассматривать совместно с мощностью, полярностью и типом разъема: совпадение этих характеристик обеспечивает корректное питание подключенного устройства. Компания «Олниса» поставляет оборудование Eltex и совместимые компоненты промышленного назначения. Поставки предназначены для предприятий и эксплуатационных подразделений.
