Коммутатор Eltex 3324F: стабильная передача данных и эффективное управление сетью
Коммутатор Eltex MES3324F относится к классу управляемых сетевых устройств операторского и корпоративного уровня, предназначенных для агрегации трафика, построения распределительных узлов и организации высокоскоростных оптических соединений. Архитектура модели рассчитана на стабильную передачу пакетов при высокой плотности портов, сегментацию сети и централизованное администрирование. Устройство объединяет многочисленные каналы Gigabit Ethernet и передает агрегированный поток на вышестоящий уровень через скоростные оптические интерфейсы.
Технические характеристики
Ниже перечислены основные параметры Eltex MES3324F, определяющие производительность, интерфейсные возможности и режимы эксплуатации:
- 24 порта SFP для линий Gigabit Ethernet со скоростью до 1 Гбит/с на каждый интерфейс,
- 4 порта SFP+ для восходящих соединений со скоростью до 10 Гбит/с на порт,
- коммутационная производительность порядка 128 Гбит/с при двунаправленной передаче,
- скорость пересылки пакетов до 95 млн пакетов/с при обработке кадров минимального размера,
- таблица MAC-адресов объемом до 16 тысяч записей,
- поддержка VLAN IEEE 802.1Q с количеством виртуальных сетей до 4094,
- максимальный размер Ethernet-кадра до 10 Кбайт с поддержкой Jumbo Frame,
- агрегация каналов IEEE 802.3ad с созданием логических групп повышенной пропускной способности,
- приоритизация IEEE 802.1p и механизмы QoS с несколькими очередями обслуживания,
- зеркалирование портов для анализа трафика и диагностики сегментов,
- управление через CLI, Web-интерфейс и SNMP,
- питание от сети переменного тока 220 В,
- корпус высотой 1U для установки в 19-дюймовую стойку.
Особенности конструкции

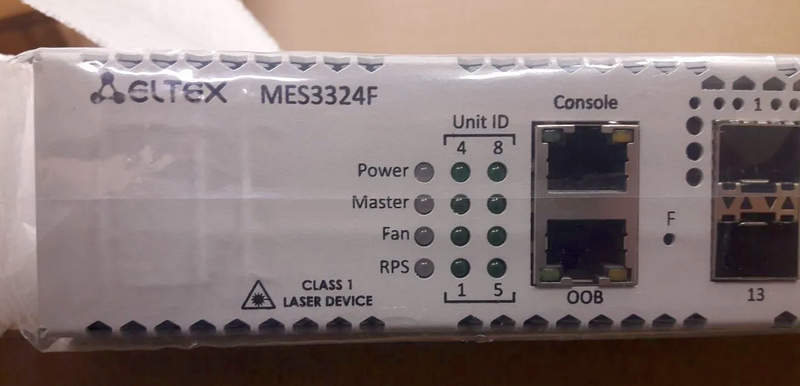

Конструкция Eltex MES3324F рассчитана на установку в телекоммуникационных стойках. Металлический корпус защищает электронные компоненты и участвует в отводе тепла. На фронтальной панели расположены интерфейсы, индикаторы и сервисные элементы, поэтому состояние портов контролируется со стороны коммутационного поля. Внутри размещены коммутационная микросхема, процессор управления, оперативная и энергонезависимая память, а также подсистема питания. Принудительная вентиляция формирует направленный воздушный поток и поддерживает рабочую температуру под нагрузкой. SFP-интерфейсы допускают применение разных оптических модулей, поэтому дальность линии определяется типом трансивера и параметрами волокна.
Принципы работы и сетевые режимы
Ключевые режимы связаны с коммутацией второго уровня, распределением потоков и защитой логической структуры сети:
- обучение MAC-адресам с автоматическим заполнением таблицы и передачей кадров в требуемый сегмент,
- разделение инфраструктуры на VLAN для логической изоляции абонентов, серверов или технологических устройств,
- тегирование кадров IEEE 802.1Q при передаче нескольких виртуальных сетей через один магистральный интерфейс,
- агрегация физических линий в логический канал для увеличения пропускной способности и устойчивости соединения,
- применение STP, RSTP и MSTP для предотвращения петель и построения резервируемой топологии второго уровня,
- классификация трафика по приоритетам с распределением пакетов между очередями обслуживания,
- ограничение широковещательных и многоадресных потоков для предотвращения перегрузки,
- контроль доступа к портам и фильтрация кадров по правилам конфигурации сети.
Области применения
Eltex MES3324F применяется там, где преобладают оптические линии и требуется централизованная агрегация нескольких направлений. Основными областями использования являются:
- узлы доступа операторских сетей связи с объединением распределительных коммутаторов,
- корпоративные сети с оптическими магистралями между этажами, зданиями и технологическими зонами,
- центры обработки данных для организации распределительного уровня и передачи потоков между стойками,
- системы видеонаблюдения с большим количеством потоков от удаленных участков,
- сети промышленных объектов с разделением технологических сегментов и передачей данных по оптическим каналам,
- инфраструктура административных и коммерческих комплексов с централизованным управлением Ethernet-соединениями.
Таким образом, Eltex MES3324F представляет собой управляемый оптический коммутатор для агрегации гигабитных линий и передачи суммарного трафика через высокоскоростные uplink-интерфейсы. Сочетание 24 SFP-портов, 4 SFP+ интерфейсов, VLAN, QoS, агрегации каналов и механизмов предотвращения петель делает устройство подходящим для распределительных и операторских узлов. Компания «Олниса» осуществляет поставку Eltex MES3324F и другого промышленного и телекоммуникационного оборудования. Поставки рассчитаны на предприятия и инфраструктурные проекты, где требуется профессиональное сетевое оборудование.
