Коммутатор Eltex MES-2408 для построения эффективных промышленных сетей Ethernet
Eltex MES2408 — управляемый коммутатор уровня доступа для построения локальных Ethernet-сетей. Он применяется для подключения рабочих станций, серверов, точек доступа и систем видеонаблюдения. Архитектура объединяет гигабитные интерфейсы, аппаратную коммутацию и программное управление. Работа основана на анализе MAC-адресов, формировании таблицы коммутации и передаче кадров через интерфейс, соответствующий адресу назначения.
Технические характеристики
Параметры Eltex MES2408 определяют пропускную способность и возможности интеграции в сеть. Ниже перечислены ключевые технические характеристики модели:
- 8 портов 10/100/1000BASE-T с разъёмами RJ-45 для медных линий Ethernet,
- 2 порта 1000BASE-X SFP для оптических или комбинированных восходящих соединений,
- скорость обработки пакетов до 14,88 млн пакетов в секунду,
- полный и половинный дуплекс для совместимости с Ethernet-устройствами,
- таблица MAC-адресов объёмом до 8192 записей,
- рабочая температура ориентировочно от 0 до +50C,
- стоечное или настольное размещение оборудования.
Коммутационная логика предусматривает обучение MAC-адресам, старение записей и обновление таблицы при изменении топологии. Поддерживаются VLAN для логического разделения сегментов, QoS для приоритизации кадров, агрегирование каналов и механизмы предотвращения петель. Они помогают управлять трафиком и сохранять устойчивость сети.
Особенности конструкции

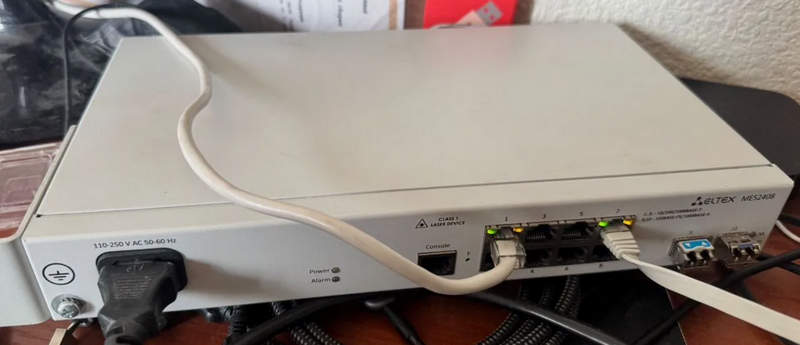

Конструкция Eltex MES2408 выполнена в металлическом корпусе, который защищает электронные компоненты и участвует в отводе тепла. На передней панели расположены интерфейсы RJ-45, SFP-порты и светодиодные индикаторы состояния соединений. Внутренняя компоновка включает коммутационный процессор, оперативную и энергонезависимую память, цепи питания и интерфейсные контроллеры. Медные порты используют трансформаторную развязку, снижающую влияние электрических помех. Индикация позволяет контролировать наличие линка и активность передачи. Вентиляционные отверстия обеспечивают теплообмен. Через программный интерфейс задаются параметры портов, виртуальных сетей, приоритетов, таблиц адресов, ограничений доступа и сервисных функций. Конструкция рассчитана на длительную работу при допустимой температуре и стабильном питании.
Режимы и принципы работы
Функционирование коммутатора строится на последовательной аппаратной обработке Ethernet-кадров. Ниже рассмотрим основные режимы и принципы работы:
- обучение MAC-адресам по адресу источника каждого принятого кадра,
- перенаправление известных кадров только в порт, соответствующий адресу назначения,
- широковещательная передача при неизвестном получателе в пределах разрешённого VLAN,
- логическое разделение интерфейсов с использованием IEEE 802.1Q,
- приоритизация трафика средствами IEEE 802.1p и очередей обслуживания,
- объединение физических интерфейсов в логический канал,
- предотвращение сетевых петель алгоритмами семейства STP,
- ограничение скорости передачи на отдельных интерфейсах,
- контроль состояния линий и регистрация событий в журнале.
При работе кадр принимается входным портом, проверяется и сопоставляется с таблицей коммутации. После определения назначения аппаратная логика направляет данные к нужному интерфейсу. Если порт включён в виртуальную сеть, передача выполняется только в пределах соответствующего логического сегмента.
Области применения
Eltex MES2408 используется там, где требуется управляемая передача данных при сравнительно небольшом количестве конечных устройств. Ниже рассмотрим основные области применения:
- офисные локальные сети с рабочими станциями и периферийными устройствами,
- узлы доступа небольших предприятий и филиалов,
- системы видеонаблюдения с передачей цифровых потоков по Ethernet,
- телекоммуникационные шкафы объектов автоматизации,
- лабораторные и учебные сети с сегментацией трафика,
- инфраструктура административных зданий,
- подключение серверов, контроллеров и сетевых накопителей,
- промышленные информационные системы при подходящих климатических условиях.
Таким образом, Eltex MES2408 представляет собой управляемый гигабитный коммутатор для построения компактных сетей доступа с логическим разделением трафика и контролем передачи данных. Восемь медных интерфейсов и два SFP-порта позволяют сочетать подключение конечных устройств с организацией восходящих линий. Поддержка VLAN, QoS, агрегации и механизмов предотвращения петель расширяет возможности эксплуатации модели. Компания «Олниса» поставляет Eltex MES2408 и другое промышленное оборудование для предприятий различных отраслей. Поставка через «Олниса» позволяет получать необходимое оборудование для создания и модернизации сетевой инфраструктуры.
