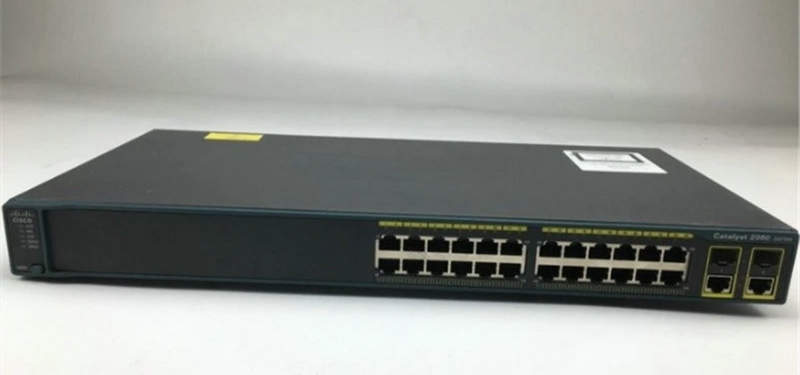

Коммутатор Cisco WS-C2960-24TC-L как ключевой элемент сетевой архитектуры предприятия

Коммутаторы являются неотъемлемым элементом современных сетей передачи данных, обеспечивая соединение различных устройств в единую инфраструктуру с высокой пропускной способностью, надёжностью и гибкостью. Одной из популярных моделей, используемых в корпоративных, образовательных и промышленных сетях, является коммутатор Cisco WS-C2960-24TC-L. Этот сетевой коммутатор относится к линейке Cisco Catalyst 2960 и представляет собой неуправляемое или полууправляемое устройство уровня 2 модели OSI, которое предоставляет пользователю высокую производительность, энергоэффективность, функции безопасности и надёжную коммутацию.

Технические характеристики

Ниже представлены основные характеристики коммутатора Cisco WS-C2960-24TC-L:

• Количество портов: 24 порта 10/100Base-TX Ethernet;

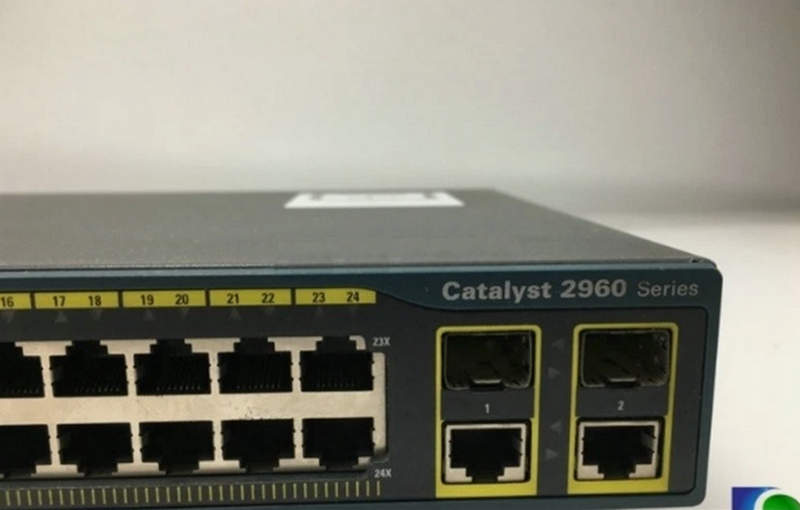

• Комбинированные порты uplink: 2 порта 10/100/1000Base-T или 2 порта SFP (мини-GBIC);
• Скорость коммутации: 16,8 Гбит/с;
• Пропускная способность (forwarding rate): 6,5 млн пакетов в секунду (64 байта);
• Буфер пакетов: 2 МБ;
• Внутренняя память (DRAM): 64 МБ;
• Флеш-память: 32 МБ;

• Таблица MAC-адресов: поддержка до 8000 записей;
• Поддержка VLAN: до 255 виртуальных локальных сетей;
• Уровень OSI: уровень 2;
• Режимы работы портов: дуплексный/полудуплексный режим;
• Функции защиты: DHCP Snooping; Dynamic ARP Inspection; Port Security;
• Поддержка протоколов: Spanning Tree Protocol (STP); Rapid STP (RSTP); VLAN Trunking Protocol (VTP); Link Aggregation Control Protocol (LACP);
• Питание: встроенный блок питания, напряжение 100–240 В переменного тока, 50/60 Гц;
• Максимальное потребление энергии: около 25 Вт;
• Размеры: 4,4 × 44,5 × 23,7 см;
• Масса: приблизительно 3 кг;
• Тип установки: монтаж в стойку (1U);
• Рабочая температура: от 0 до +45 C;
• Уровень шума: до 40 дБ.

Принципы работы

Коммутатор Cisco WS-C2960-24TC-L функционирует как устройство второго уровня, обрабатывающее трафик на основе MAC-адресов. Его основная задача — приём кадров Ethernet, определение MAC-адреса назначения и пересылка этих кадров на соответствующий порт. Каждый порт способен работать в полудуплексном или дуплексном режиме, в зависимости от конфигурации и подключённого оборудования. Устройство строит таблицу коммутации (MAC-таблицу), в которой хранятся ассоциации между MAC-адресами и портами. При получении кадра коммутатор анализирует его заголовок и определяет, куда его переслать: если адрес назначения уже присутствует в таблице, кадр направляется на нужный порт; если адрес не известен — кадр рассылается на все порты (флудинг), за исключением порта источника.

Коммутатор поддерживает управление потоком (flow control), что позволяет синхронизировать передачу данных между устройствами с разной скоростью работы. Использование VLAN позволяет сегментировать трафик и обеспечить логическое разделение сети, повышая безопасность и оптимизируя распределение нагрузки. Встроенная поддержка Spanning Tree Protocol обеспечивает отказоустойчивость, предотвращая формирование петель в сети. При обнаружении избыточных соединений STP отключает лишние ветви, тем самым формируя петлеустойчивую топологию. Протокол VTP обеспечивает централизованное распространение информации о VLAN по всем коммутаторам в одной области.

Режимы работы и функции безопасности

WS-C2960-24TC-L поддерживает базовое управление через командную строку (CLI), с доступом через консольный порт. В зависимости от настроек, возможна также ограниченная поддержка веб-интерфейса или SNMP. Коммутатор использует IOS (Internetwork Operating System) — проприетарную операционную систему Cisco, которая обеспечивает поддержку большинства сетевых функций. В части безопасности устройство реализует ряд механизмов:

• DHCP Snooping — предотвращает атаки на уровень адресации, запрещая неавторизованные DHCP-серверы;
• Port Security — ограничивает количество MAC-адресов, которые могут быть изучены на конкретном порту, позволяя блокировать несанкционированное оборудование;
• Dynamic ARP Inspection — защищает от подмены ARP-ответов, что критично для предотвращения атак типа «man-in-the-middle»;
• BPDU Guard и Root Guard — обеспечивают защиту от изменения топологии сети за счёт злонамеренного подключения коммутаторов с неверной конфигурацией.

Эти функции делают устройство пригодным для внедрения в сети с повышенными требованиями к устойчивости и безопасности.

Назначение и области применения

Cisco WS-C2960-24TC-L широко применяется в различных типах сетей, включая корпоративные офисы, промышленные предприятия, учебные учреждения и инфраструктурные площадки. Ниже перечислены основные направления его использования:

• Создание ядра малых и средних локальных сетей (LAN);
• Обеспечение связи между сегментами сети в этажных и распределённых точках;
• Построение сетей доступа для рабочих мест сотрудников;
• Инфраструктура образовательных учреждений и компьютерных классов;
• Подключение IP-телефонии и видеонаблюдения;
• Резервное или дополнительное устройство в сетевых стойках;
• Интеграция в гибридные сети с использованием SFP-модулей для оптических подключений.

Таким образом, Cisco WS-C2960-24TC-L — это надёжный, функциональный и производительный сетевой коммутатор, предназначенный для решения широкого спектра задач в сетевой инфраструктуре. Благодаря поддержке современных функций безопасности, возможностям управления, сегментации трафика и отказоустойчивости, модель уверенно занимает своё место в ряду коммутаторов начального и среднего уровня. Простота настройки, стабильность работы и качество исполнения делают его привлекательным решением как для профессиональных ИТ-инженеров, так и для учебных целей в рамках изучения основ сетевого администрирования.
