Патч-панель ExeGate EPP3-19-24-8P8C-C5e-SH-110D представляет собой пассивный компонент структурированных кабельных систем, предназначенный для организации коммутации линий связи в серверных шкафах, телекоммуникационных стойках и распределительных узлах. Устройство обеспечивает удобное подключение кабелей витой пары к активному сетевому оборудованию через коммутационные шнуры, формируя упорядоченную инфраструктуру передачи данных. Конструкция модели рассчитана на установку в стандартные 19-дюймовые стойки и занимает 1U монтажного пространства. Панель применяется в сетях категории 5e, где требуется надежное соединение медных кабельных линий с возможностью маркировки и последующего обслуживания.
Технические характеристики
Основные параметры ExeGate EPP3-19-24-8P8C-C5e-SH-110D определяют возможности применения оборудования в телекоммуникационных системах различного масштаба. Модель выполнена в экранированном исполнении FTP, имеет 24 порта RJ-45 формата 8P8C и поддерживает подключение кабелей категории 5e. Для соединения проводников используются контакты Dual IDC с технологией Krone/110, обеспечивающие надежную фиксацию жил кабеля в коммутационном блоке. Ключевыми техническими характеристиками являются следующие параметры:
- тип оборудования — патч-панель для структурированных кабельных систем,
- количество портов — 24 интерфейса RJ-45 (8P8C),
- категория поддерживаемой кабельной системы — Cat 5e,
- тип используемого кабеля — экранированная витая пара STP/FTP,
- тип контактов — Dual IDC Krone, стандарт 110,
- монтажное исполнение — установка в 19-дюймовую стойку,
- высота установки — 1U,
- материал корпуса — сталь,
- цвет корпуса — черный,
- наличие экранирования — предусмотрено для защиты от электромагнитных воздействий,
- ширина корпуса — 482 мм,
- высота корпуса — около 44,5 мм,
- глубина конструкции — около 85 мм,
- масса устройства — приблизительно 1,5 кг,
- соответствие требованиям — RoHS,
- комплект поставки — патч-панель, крепежные элементы и кабельные стяжки.
Принцип работы панели основан на механической коммутации жил кабеля через IDC-контакты. После фиксации проводников в контактных модулях формируется стабильное электрическое соединение между горизонтальной кабельной линией и портами RJ-45, расположенными на лицевой части корпуса. Такое исполнение позволяет использовать стандартные патч-корды для подключения коммутаторов, маршрутизаторов, рабочих станций и другого сетевого оборудования.
Особенности конструкции

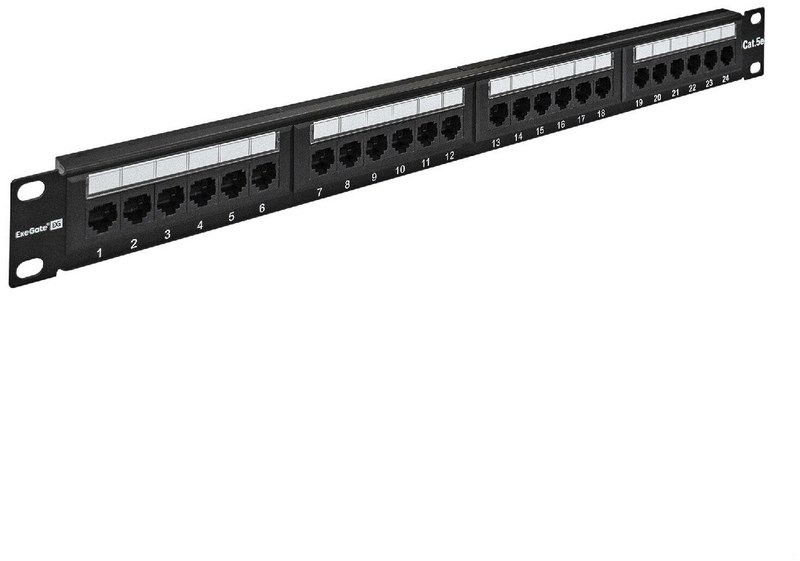

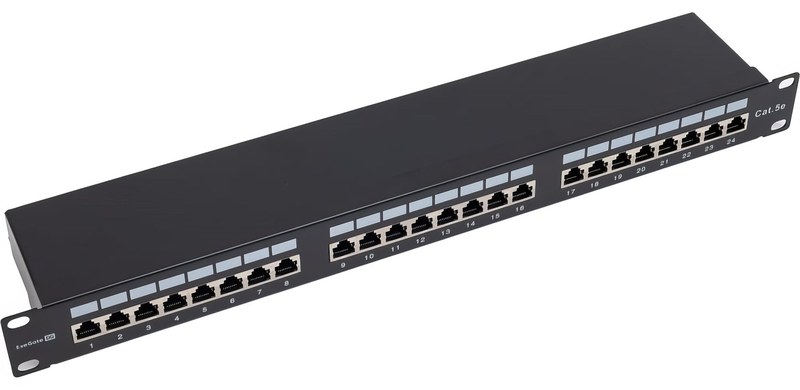

Конструкция ExeGate EPP3-19-24-8P8C-C5e-SH-110D выполнена в виде металлического монтажного корпуса, обеспечивающего механическую прочность и устойчивость при размещении в телекоммуникационных стойках. Передняя панель содержит 24 сетевых порта RJ-45, каждый из которых имеет индивидуальную нумерацию для упрощения идентификации подключенных линий. Дополнительные поля маркировки позволяют организовать визуальное обозначение каналов связи и повысить удобство эксплуатации кабельной системы. Задняя часть устройства оборудована коммутационными блоками IDC, предназначенными для быстрой заделки проводников витой пары. Контакты Dual IDC допускают применение различных стандартов подключения и обеспечивают плотный контакт между металлическими элементами соединения и жилами кабеля. За счет экранированного исполнения корпус и контактная система снижают влияние внешних электромагнитных помех, что особенно важно при прокладке линий рядом с силовыми кабелями и промышленным оборудованием. В конструкции предусмотрен задний кабельный организатор, который используется для фиксации и равномерного распределения подключаемых линий. Такой элемент уменьшает нагрузку на точки коммутации и помогает сохранить аккуратное расположение кабелей внутри стойки. Металлическое исполнение корпуса обеспечивает дополнительную жесткость и позволяет надежно закрепить оборудование в монтажном шкафу. Основными конструктивными элементами являются:
- металлическая монтажная рама для установки в стойку,
- 24 порта RJ-45 на лицевой панели,
- IDC-модули для подключения кабелей витой пары,
- экранирующие элементы для защиты от помех,
- задний кабельный органайзер для фиксации проводников,
- маркировочные поля для обозначения линий,
- крепежные отверстия для монтажа в стандартные направляющие.
Работа патч-панели не требует активного питания, поскольку устройство выполняет функции пассивного распределительного элемента. Передача сигнала осуществляется через физические соединения проводников, а качество коммуникации зависит от корректности монтажа кабельных линий и соответствия компонентов требованиям категории 5e.
Области применения
ExeGate EPP3-19-24-8P8C-C5e-SH-110D применяется при построении локальных вычислительных сетей, телекоммуникационных систем и распределительных узлов. Компактное исполнение с высотой 1U позволяет эффективно использовать пространство серверных шкафов и стоек, размещая большое количество соединений в ограниченной монтажной зоне. Основными направлениями использования являются:
- серверные помещения и центры обработки данных,
- офисные локальные сети,
- телекоммуникационные шкафы предприятий,
- промышленные системы связи,
- узлы распределения кабельных линий,
- системы структурированной кабельной инфраструктуры,
- комплексы подключения сетевого оборудования.
Панель используется как промежуточный коммутационный элемент между проложенными кабельными трассами и активными сетевыми устройствами. Благодаря 24 портам оборудование подходит для организации компактных распределительных узлов, где требуется удобный доступ к линиям связи и возможность оперативного изменения коммутационной схемы.
Таким образом, ExeGate EPP3-19-24-8P8C-C5e-SH-110D является эффективным решением для организации коммутационных узлов в локальных и промышленных сетях связи. Продуманная конструкция, 24 порта RJ-45, экранированное исполнение и возможность монтажа в стандартные стойки обеспечивают удобство использования оборудования при построении структурированных кабельных систем. Компания «Олниса» предлагает поставку оборудования ExeGate и широкого спектра промышленных компонентов для оснащения инженерных объектов. Продукция поставляется для создания надежных систем связи, автоматизации и технической инфраструктуры предприятий. «Олниса» обеспечивает доступ к качественному промышленному оборудованию ведущих производителей.
