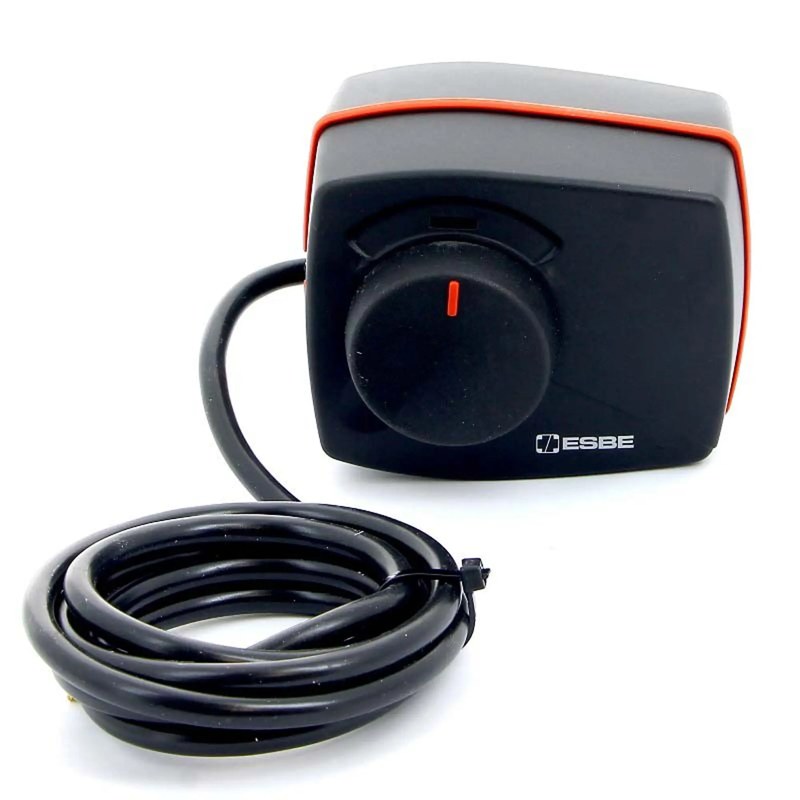

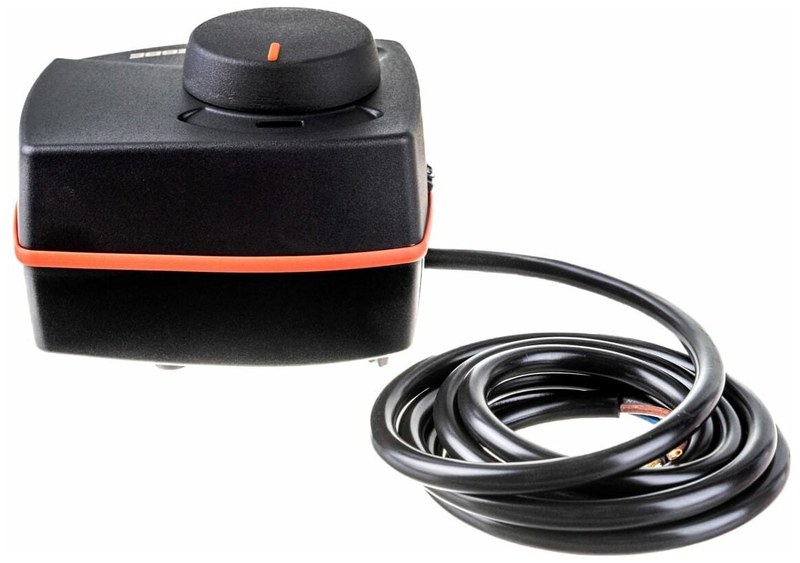

ESBE ARA 661 — надежный поворотный привод для управления смесительными клапанами
Электрический привод ESBE ARA 661 представляет собой исполнительное устройство серии ARA600, предназначенное для автоматизированного управления поворотными смесительными клапанами в системах отопления, охлаждения и технологических установках с жидкими теплоносителями. Конструкция привода обеспечивает точное перемещение штока клапана за счет передачи вращательного момента от электродвигателя к регулирующему механизму. Модель применяется совместно с трехходовыми клапанами ESBE, где требуется плавное изменение положения затвора для поддержания заданных параметров потока. Привод ARA 661 относится к устройствам трехпозиционного управления, при котором перемещение осуществляется сигналами открытия, остановки и закрытия.
Технические характеристики
Ключевыми техническими параметрами ESBE ARA 661 являются характеристики электропитания, скорости вращения, механической нагрузки и условий эксплуатации. Привод рассчитан на работу от сети переменного напряжения 230 В с частотой 50 Гц. Номинальное время полного перемещения механизма составляет 120 секунд, что обеспечивает плавное регулирование положения клапана без резких изменений расхода теплоносителя. Основные технические характеристики привода включают следующие параметры:
- тип управления — трехпозиционный сигнал открытия и закрытия,
- время поворота на угол 90 — 120 секунд,
- угол рабочего перемещения — 90,
- тип привода — электрический поворотный механизм,
- серия оборудования — ESBE ARA600,
- назначение — управление смесительными клапанами,
- принцип регулирования — изменение положения поворотного затвора,
- степень защиты корпуса — IP41,
- класс защиты электрической части — II,
- тип монтажа — установка непосредственно на клапан,
- совместимость — поворотные клапаны ESBE серий VRG, VRB и аналогичные конструкции,
- температура окружающей среды при эксплуатации — от −5 C до +55 C,
- потребляемая мощность — до 5 ВА,
- максимальный рабочий момент — до 6 Нм.
Рабочая характеристика привода рассчитана на длительную эксплуатацию в составе автоматизированных гидравлических систем. Плавное движение выходного вала позволяет точно регулировать объем смешиваемого теплоносителя, предотвращая гидравлические удары и обеспечивая стабильность температурного режима.
Особенности конструкции
Конструкция ESBE ARA 661 включает компактный электродвигатель, редукторный механизм, соединительный узел для установки на клапан и корпус с защитными элементами. Электродвигатель формирует вращательное движение, которое через зубчатую передачу преобразуется в регулируемое перемещение выходного элемента. Соединительный интерфейс обеспечивает надежную фиксацию привода на клапане и передачу вращения без потери механического усилия. К конструктивным особенностям модели относятся:
- электромеханический привод с редуктором для преобразования движения,
- трехпозиционная система управления для точного открытия и закрытия клапана,
- универсальное крепление к совместимым поворотным клапанам,
- механическая индикация положения регулирующего элемента,
- компактный корпус для установки в инженерных шкафах и узлах смешения,
- встроенная система ограничения рабочего поворота,
- надежный механизм передачи крутящего момента,
- защищенная электрическая часть для повышения эксплуатационной безопасности.
Работа привода основана на циклическом изменении положения клапана в зависимости от управляющего сигнала. При необходимости увеличения подачи теплоносителя на исполнительный механизм поступает команда открытия, после достижения требуемого положения двигатель останавливается. При обратном сигнале происходит закрытие клапана с аналогичным контролем перемещения. Такая схема обеспечивает точное поддержание параметров системы без постоянного вращения двигателя.
Области применения
ESBE ARA 661 используется в инженерных системах, где требуется автоматическое управление потоками теплоносителей и регулирование температуры. Привод применяется в составе смесительных узлов, отопительных контуров и систем климатического оборудования. Основными областями применения являются:
- контуры теплоснабжения с трехходовыми смесительными клапанами,
- системы напольного отопления с регулированием температуры подачи,
- узлы смешения в котельных установках,
- системы вентиляции с водяными теплообменниками,
- оборудование автоматического поддержания температурных параметров,
- промышленные установки с жидкими рабочими средами,
- технологические линии с регулируемым распределением потоков.
Использование привода позволяет повысить уровень автоматизации гидравлических систем и обеспечить стабильное управление исполнительной арматурой. Устройство подходит для решений, где требуется надежное изменение положения клапана с фиксированным временем поворота и точным контролем рабочего цикла.
