Источник бесперебойного питания Exegate LLB 1000: технические особенности и преимущества модели
Источник бесперебойного питания Exegate LLB 1000 поддерживает электроснабжение компьютерной, телекоммуникационной и офисной техники при исчезновении сетевого напряжения. Аппарат сочетает аккумуляторное резервирование, автоматическое регулирование и фильтрацию импульсных помех. Это предотвращает внезапную остановку нагрузки и потерю данных. Обозначение 1000 указывает на полную мощность 1000 В·А, а допустимую активную мощность определяют отдельно.
Технические характеристики
Параметры Exegate LLB 1000 определяют электрические возможности и пределы эксплуатации. Исполнения могут различаться розетками и емкостью батареи, поэтому учитывают паспорт модификации. Основные показатели представлены ниже:
- топология — линейно-интерактивная с автоматическим регулятором AVR,
- полная выходная мощность — 1000 В·А,
- предельная активная мощность — до 600 Вт,
- время перехода на аккумуляторный канал — приблизительно 2–6 мс,
- встроенная аккумуляторная батарея — герметичная свинцово-кислотная, 12 В,
- время восполнения заряда — около 6–8 часов до 90 % емкости,
- звуковая индикация — питание от батареи, разряд, перегрузка и авария,
- защитные функции — ограничение перегрузки, короткого замыкания, глубокого разряда и перенапряжения.
Принципы и режимы работы
В нормальном состоянии энергия поступает к потребителю от внешней сети через фильтрующие и коммутационные узлы. Одновременно зарядное устройство поддерживает запас энергии аккумулятора. При умеренном отклонении входного напряжения автотрансформатор AVR изменяет коэффициент преобразования без перехода на батарею. Если параметры сети выходят за рабочие пределы либо питание исчезает, электронный ключ подключает инвертор. Постоянное напряжение аккумулятора преобразуется в переменное, благодаря чему нагрузка продолжает функционировать. После восстановления сети устройство возвращается в основной режим и начинает заряд батареи. Функциональные состояния образуют следующий рабочий цикл:
- сетевой режим — непосредственное питание нагрузки с фильтрацией помех,
- режим AVR — повышение или понижение напряжения ступенями автотрансформатора,
- батарейный режим — преобразование энергии 12-вольтового аккумулятора инвертором,
- режим заряда — восстановление емкости встроенной батареи контролируемым током.
Особенности конструкции

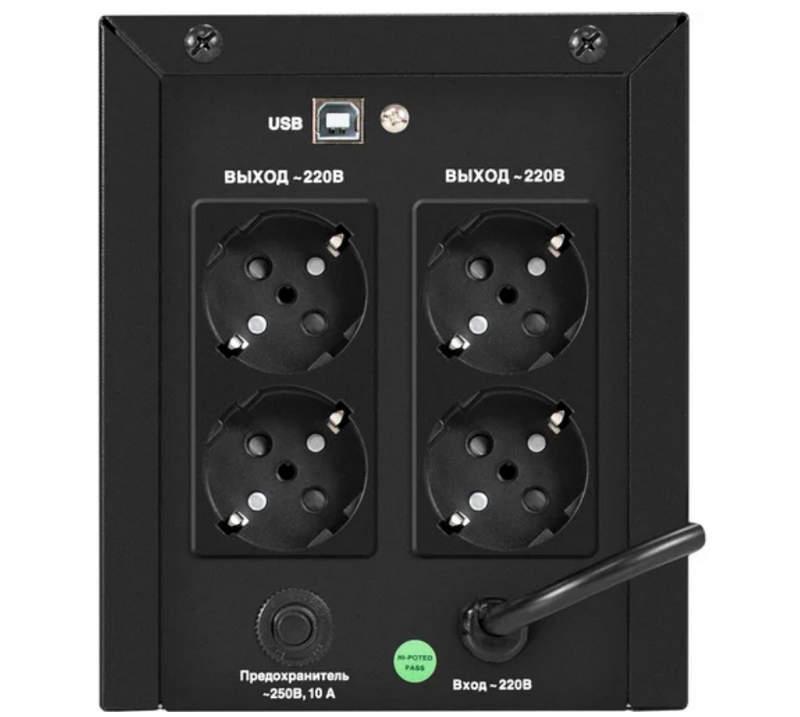

Основой Exegate LLB 1000 служит шасси с вентиляционными проемами. Внутри размещены фильтр, автотрансформатор, зарядный модуль, ключи инвертора, плата управления и аккумулятор. Микроконтроллер отслеживает напряжение, частоту, батарею и нагрузку, управляя реле и защитой. На лицевой панели находятся кнопка и индикаторы питания и аварии. Выходные разъемы расположены сзади; их количество и стандарт зависят от версии. Компоновка отводит тепло и обеспечивает доступ к батарее при ее замене. При подключении учитывают полную и активную мощность. Например, потребление 360 Вт при коэффициенте мощности 0,6 создает нагрузку 600 В·А. Это ниже пределов 1000 В·А и 600 Вт. Запас 20–30 % снижает нагрев и риск отключения при пусковом токе. Номинальная энергия батареи 12 В, 9 А·ч равна 108 Вт·ч, но реальная отдача меньше из-за потерь инвертора, скорости разряда и порога отключения. Поэтому автономность не равна результату простого деления энергии на мощность. На продолжительность резервного питания влияют следующие факторы:
- суммарная активная и полная мощность подключенной аппаратуры,
- коэффициент мощности и характер потребления нагрузки,
- пусковые токи двигателей, трансформаторов и блоков питания,
- фактическая емкость, температура и степень износа аккумулятора,
- коэффициент полезного действия инвертора при текущей нагрузке,
- остаточный заряд батареи перед исчезновением сетевого напряжения.
Области применения
Аппарат рассчитан на потребителей, допускающих ступенчатую форму напряжения в автономном режиме. Источник не следует применять для медицинских систем жизнеобеспечения и техники, требующей чистой синусоиды, если это прямо не разрешено изготовителем нагрузки. Типичные направления использования включают:
- персональные компьютеры и рабочие станции умеренной мощности,
- мониторы, маршрутизаторы и сетевые коммутаторы,
- небольшие файловые хранилища и периферийные устройства,
- контроллеры автоматики с совместимыми импульсными блоками питания.
Таким образом, Exegate LLB 1000 представляет собой линейно-интерактивный источник мощностью 1000 В·А и до 600 Вт, способный стабилизировать напряжение и временно питать совместимую аппаратуру от аккумулятора 12 В. Надежность резервирования определяется корректной нагрузкой, состоянием батареи и соблюдением условий эксплуатации при штатном режиме работы. Компания «Олниса» осуществляет поставку Exegate LLB 1000 и другого промышленного оборудования. Поставка выполняется для предприятий различных отраслей и обеспечивает получение востребованных технических изделий через одного надежного поставщика.
