Современные Eltex модели для стабильной работы сетевой инфраструктуры

Оборудование Eltex образует аппаратную платформу для локальных, операторских и корпоративных сетей. В модельные ряды входят коммутаторы, маршрутизаторы, абонентские оптические терминалы, беспроводные точки и станционные устройства PON. Аппараты различаются числом интерфейсов, пропускной способностью, резервированием питания и набором протоколов. Следовательно, модели Eltex представляют совокупность устройств для разных уровней инфраструктуры.

Основные модельные группы

Ниже перечислены основные семейства и их значение:

• коммутаторы MES подключают узлы и агрегируют потоки,
• маршрутизаторы ESR обрабатывают пакеты между сегментами,
• терминалы NTU преобразуют оптический сигнал в электрический,
• платформы LTP управляют множеством абонентских терминалов,
• точки WEP и WOP создают беспроводные зоны,
• контроллеры WLC управляют группой радиоточек.

Технические характеристики

Численные параметры зависят от исполнения, поэтому далее приведены характерные конфигурации распространенных моделей Eltex:

• MES2324 содержит 24 порта 10/100/1000BASE-T и 4 интерфейса 10G SFP+, поддерживая коммутационную емкость до 128 Гбит/с,
• MES2348 располагает 48 гигабитными медными портами и 4 восходящими интерфейсами 10 Гбит/с, а суммарная емкость достигает 176 Гбит/с,
• MES2408 оснащается 8 портами 10/100/1000BASE-T и 4 слотами 10G SFP+, что позволяет разделять линии доступа и агрегационные каналы,
• PoE-исполнения передают питание и данные по общей витой паре, распределяя бюджет между активными портами,
• агрегационные модели могут иметь 24 или 48 интерфейсов 10G SFP+ и соединения 40G QSFP+ либо 100G QSFP28,
• ESR оборудуются гигабитными и десятигигабитными интерфейсами, консольным портом и каналом управления,
• абонентские терминалы NTU обычно предоставляют от 1 до 4 портов 10/100/1000BASE-T, а беспроводные версии работают в диапазонах 2,4 и 5 ГГц,
• стандарт GPON использует нисходящую скорость 2,488 Гбит/с и восходящую скорость 1,244 Гбит/с на одно оптическое дерево,
• точки доступа современных поколений поддерживают каналы шириной 20, 40, 80, а в отдельных исполнениях 160 МГц,
• питание выполняется от сети 220 В через адаптер либо по линии PoE напряжением около 48 В,
• температурный диапазон зависит от исполнения: наружные версии допускают работу при отрицательных значениях,
• аппараты шириной 19 дюймов устанавливаются в стойку высотой 1U или более.

Принципы и режимы работы

Работа моделей основана на приеме, анализе и перенаправлении кадров или пакетов. Коммутатор считывает MAC-адрес, заносит соответствие адреса и порта в таблицу, затем направляет кадр получателю. Неизвестный кадр передается в пределах широковещательного домена. VLAN разделяют логические сегменты; идентификатор 802.1Q занимает 12 бит и принимает значения от 1 до 4094. Агрегирование объединяет физические линии, увеличивая полосу и сохраняя связь при отказе одной линии. Маршрутизатор анализирует IP-заголовок, сопоставляет адрес с таблицей, уменьшает время жизни и передает пакет через выбранный интерфейс. Динамические протоколы изменяют маршруты при перестройке топологии. Механизмы качества обслуживания классифицируют потоки и назначают очередям приоритет. Списки доступа сравнивают адреса, порты и протоколы с правилами, разрешая или блокируя передачу. В PON станция передает нисходящий поток терминалам, а каждый NTU извлекает свои кадры. Обратная передача разделяется по времени: устройства используют назначенные интервалы без наложения сигналов. Пассивные разветвители не требуют питания. Радиоточки преобразуют Ethernet-кадры в радиосигналы, изменяя модуляцию и скорость по качеству канала.

Особенности конструкции

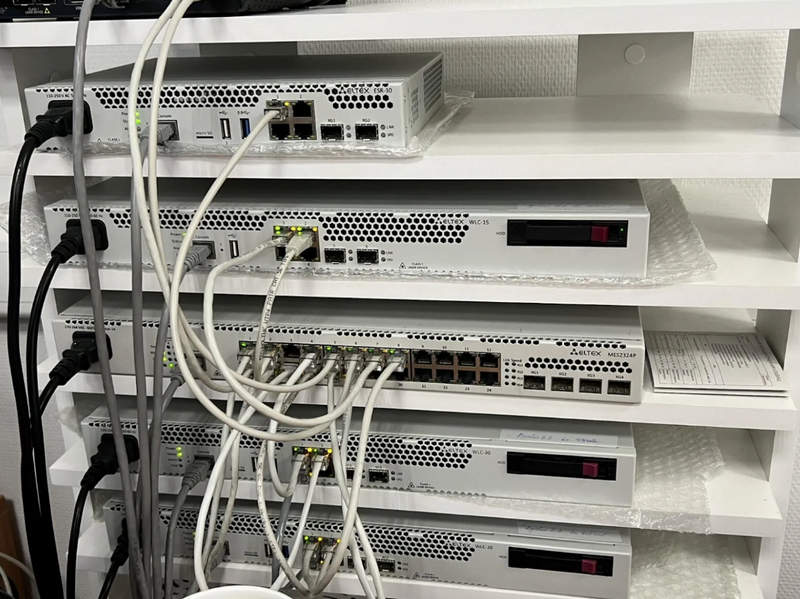

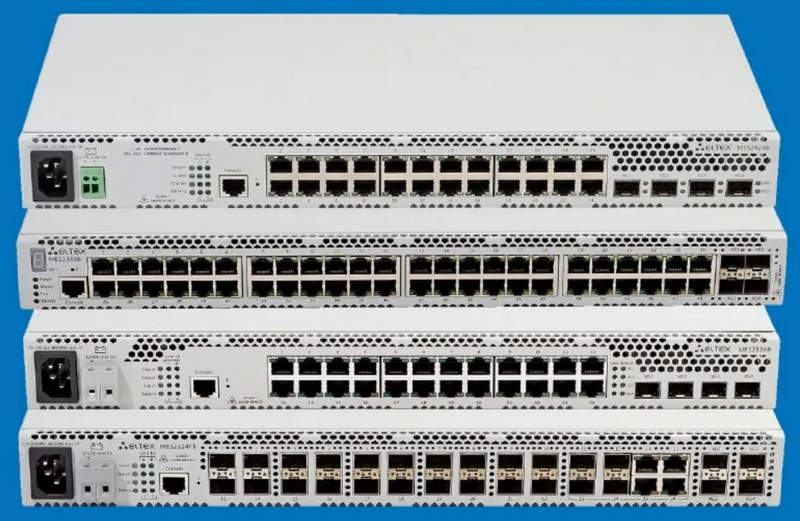

Металлический корпус стоечного прибора защищает платы и отводит тепло. На передней панели находятся порты, индикаторы, консольный разъем и обозначения интерфейсов. Внутри установлены процессор, коммутационная матрица, память, преобразователи питания и сетевые контроллеры. Тепловой режим поддерживается конвекцией либо вентиляторами. В производительных моделях сменные блоки питания и вентиляторные модули допускают резервирование. Оптические слоты принимают съемные трансиверы, поэтому тип волокна, длина волны и дальность задаются модулем. Терминалы имеют пластиковый корпус, оптический разъем, Ethernet-порты и антенны; наружные точки получают герметизацию и крепления.

Области применения

Функциональное разнообразие моделей позволяет использовать их в следующих инфраструктурах:

• узлы доступа предприятий и административных зданий,
• агрегационные участки операторских сетей,
• пассивные оптические линии многоквартирных домов,
• центры обработки данных и серверные помещения,
• беспроводные сети офисов, складов и общественных пространств,
• системы видеонаблюдения с передачей питания по Ethernet,
• распределенные технологические сети промышленных площадок.

Таким образом, модели Eltex охватывают уровни абонентского подключения, коммутации, маршрутизации, оптического доступа и беспроводной передачи. Их архитектура сочетает специализированные аппаратные узлы с программными механизмами сегментации, приоритизации, защиты и резервирования каналов. В совокупности аппараты образуют общую среду передачи трафика, параметры доступа, агрегации и управления согласуются между разными уровнями телекоммуникационной системы. Компания «Олниса» выступает поставщиком промышленного и телекоммуникационного оборудования Eltex. «Олниса» осуществляет поставку моделей разных серий и исполнений для корпоративных, операторских и производственных сетей. Поставка оборудования через «Олниса» дает возможность комплектовать инфраструктурные проекты требуемыми аппаратными позициями Eltex.
