Управляемый коммутатор Eltex MES2324P — эффективная организация сетевой инфраструктуры
Коммутатор Eltex MES2324P представляет собой управляемое сетевое устройство уровня доступа, предназначенное для объединения абонентского, офисного и промышленного Ethernet-оборудования. Модель сочетает передачу данных по медным линиям с дистанционным питанием конечных аппаратов, поэтому одна кабельная инфраструктура может обслуживать IP-телефоны, камеры, точки доступа и контроллеры. Поддержка функций второго и третьего уровней позволяет разделять трафик, ограничивать нежелательные потоки и организовывать резервные связи. Устройство рассчитано на установку в телекоммуникационную стойку и непрерывную работу в составе локальной сети.
Технические характеристики
Основные параметры раскрывают аппаратные возможности Eltex MES2324P и границы его применения:
- 24 порта 10/100/1000BASE-T с автоматическим определением скорости и дуплекса,
- 4 комбинированных интерфейса 1000BASE-X/SFP, логически совмещенных с медными портами,
- питание абонентских устройств по IEEE 802.3af и IEEE 802.3at,
- мощность на одном PoE-порту до 30 Вт,
- суммарный бюджет дистанционного питания до 370 Вт,
- входное напряжение переменного тока 100–240 В с частотой 50–60 Гц,
- стоечное исполнение высотой 1U для крепления в шкафу 19 дюймов,
- рабочая температура от 0 до +45 C.
Коммутационная матрица анализирует заголовок каждого кадра, сопоставляет адрес назначения с таблицей MAC и передает поток только в требуемый интерфейс. Неизвестные широковещательные и групповые кадры распространяются в пределах соответствующего виртуального сегмента. После изучения адреса источника запись автоматически заносится в таблицу, а по окончании заданного времени неактивности удаляется.
Режимы и сетевые функции
Программные механизмы модели обеспечивают управляемое распределение трафика и устойчивость топологии:
- создание виртуальных сетей IEEE 802.1Q с диапазоном идентификаторов VLAN от 1 до 4094,
- назначение портов в режимы access, trunk и hybrid,
- агрегация физических линий по IEEE 802.3ad для повышения пропускной способности,
- приоритизация кадров по IEEE 802.1p с использованием 8 аппаратных очередей,
- ограничение скорости входящего и исходящего потока,
- зеркалирование пакетов с выбранного порта на диагностический интерфейс,
- фильтрация по MAC-адресам, IP-параметрам и номерам транспортных портов,
- защита от широковещательных, многоадресных и неизвестных одноадресных штормов,
- контроль группового вещания посредством IGMP Snooping,
- управление через командную строку, web-интерфейс, SNMP и журналирование Syslog.
Механизм качества обслуживания классифицирует пакеты по признакам канального и сетевого заголовков, после чего помещает их в очереди с различным приоритетом. Агрегированный канал рассматривается логикой коммутации как единое соединение, тогда как распределение кадров между его участниками выполняется по вычисляемому хешу.
Особенности конструкции

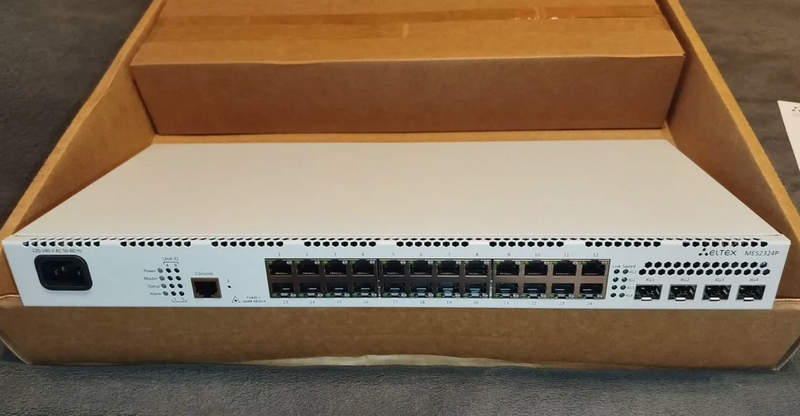

Конструктивно Eltex MES2324P выполнен в металлическом корпусе, который обеспечивает механическую жесткость, экранирование электронных узлов и отвод тепла. На лицевой панели расположены 24 разъема RJ-45, гнезда для SFP-модулей, консольный интерфейс и светодиодные индикаторы. Контроллер дистанционного питания предварительно проверяет сопротивление подключенного устройства и только после корректной сигнатуры подает напряжение в линию. Затем он определяет класс нагрузки, учитывает доступный энергетический бюджет и непрерывно контролирует ток. При коротком замыкании, перегрузке или выходе параметров за установленный диапазон соответствующий канал отключается. Раздельное управление портами позволяет перезапускать удаленные потребители прекращением и последующим восстановлением питания без физического доступа к ним.
Области применения
Функциональные возможности коммутатора востребованы в следующих инфраструктурных задачах:
- подключение сетевых камер в системах видеонаблюдения,
- питание IP-телефонов и организация голосового сегмента,
- соединение беспроводных точек доступа с магистральной сетью,
- построение уровня доступа в офисных и административных зданиях,
- объединение терминалов, контроллеров и рабочих станций,
- разделение пользователей и оборудования по виртуальным сетям,
- формирование резервируемых кольцевых и древовидных топологий,
- передача телеметрии в распределенных технических комплексах.
При развертывании системы учитывают совокупную мощность питаемых устройств, длину медных линий, число оптических направлений и требуемую интенсивность обмена. Для линии на витой паре стандартная дальность Ethernet составляет до 100 м. Волоконно-оптические соединения через SFP-трансиверы применяются для связи между удаленными шкафами и для электрической развязки участков сети.
Таким образом, Eltex MES2324P объединяет гигабитную коммутацию, технологии PoE, средства сегментации и механизмы управления трафиком. Его архитектура обеспечивает контролируемое подключение многочисленных сетевых узлов и рациональное использование кабельной инфраструктуры. Компания «Олниса» поставляет коммутаторы Eltex MES2324P для промышленных, телекоммуникационных и корпоративных объектов. Поставка промышленного оборудования осуществляется для предприятий различных отраслей и регионов страны. «Олниса» обеспечивает поставку востребованных устройств Eltex в согласованной комплектации.
