EMAS грибок — надежная кнопка аварийного управления для промышленного оборудования
Кнопка EMAS типа «грибок» относится к аппаратам ручного аварийного управления и быстро размыкает цепь при возникновении опасного состояния машины. Увеличенная головка различима визуально и допускает воздействие ладонью. Аппарат формирует дискретную команду, а силовую нагрузку отключает контактор, реле безопасности либо контроллер. Разделение функций снижает нагрузку на контактный блок и позволяет применять кнопку с оборудованием разной мощности.
Технические характеристики
Параметры зависят от серии и комплектации, однако для распространённых модульных исполнений EMAS характерны следующие значения:
- диаметр монтажного отверстия — 22 мм,
- наружный диаметр грибовидной головки — около 40 мм,
- цвет органа управления — красный, цвет установочного фона обычно жёлтый,
- номинальное напряжение изоляции Ui — до 690 В,
- условный тепловой ток Ith — до 10 А,
- коммутационная категория для цепей переменного тока — AC-15,
- коммутационная категория для цепей постоянного тока — DC-13,
- типовая коммутационная способность при 230 В переменного тока — до 3 А,
- типовая коммутационная способность при 24 В постоянного тока — до 1,5 А,
- сопротивление изоляции — не менее 10 МОм,
- электрическая износостойкость — до 1 000 000 циклов в малонагруженной цепи,
- механическая износостойкость приводного механизма — до 1 000 000 операций,
- степень защиты лицевой части — IP65, а у отдельных герметичных вариантов — IP67,
- рабочий диапазон температуры — ориентировочно от −25 до +70 C,
- допустимое сечение присоединяемого проводника — примерно от 0,5 до 2,5 мм2,
- число контактных элементов — 1 или 2 блока в типовой сборке,
- распространённая контактная схема аварийного канала — 1НЗ либо 2НЗ,
- способ возврата — поворот головки или вытягивание после устранения опасности.
Нормально замкнутый контакт действует по принципу обесточивания: при нажатии цепь разрывается, исполнительный аппарат отпускает якорь и снимает питание с механизма. Два НЗ контакта позволяют контролировать каналы раздельно и выявлять несовпадение их состояний. Дополнительный НО контакт используют для сигнализации, передачи события в контроллер или регистрации аварии.
Режимы работы и алгоритм отключения
Функционирование устройства можно представить последовательностью взаимосвязанных операций:
- дежурный режим — головка находится в исходном положении, НЗ контакты замкнуты, а цепь разрешения работы сохраняет проводимость,
- аварийное нажатие — осевое усилие перемещает толкатель и преодолевает сопротивление возвратной пружины,
- принудительное размыкание — механическая связь разводит контактную пару независимо от ослабления контактной пружины,
- фиксация — защёлка удерживает красную головку в утопленном положении после прекращения давления рукой,
- блокировка повторного пуска — разомкнутый канал не позволяет оборудованию возобновить движение самопроизвольно,
- ручной сброс — поворот или вытягивание освобождает защёлку и возвращает привод в исходное состояние,
- контролируемый запуск — рабочий цикл возобновляется отдельной командой, а не самим разблокированием кнопки.
Фиксация отличает аварийный «грибок» от обычной кнопки. До ручного сброса состояние контактов сохраняется. Разблокирование не является командой пуска: оно только восстанавливает готовность цепи к отдельному включению.
Особенности конструкции

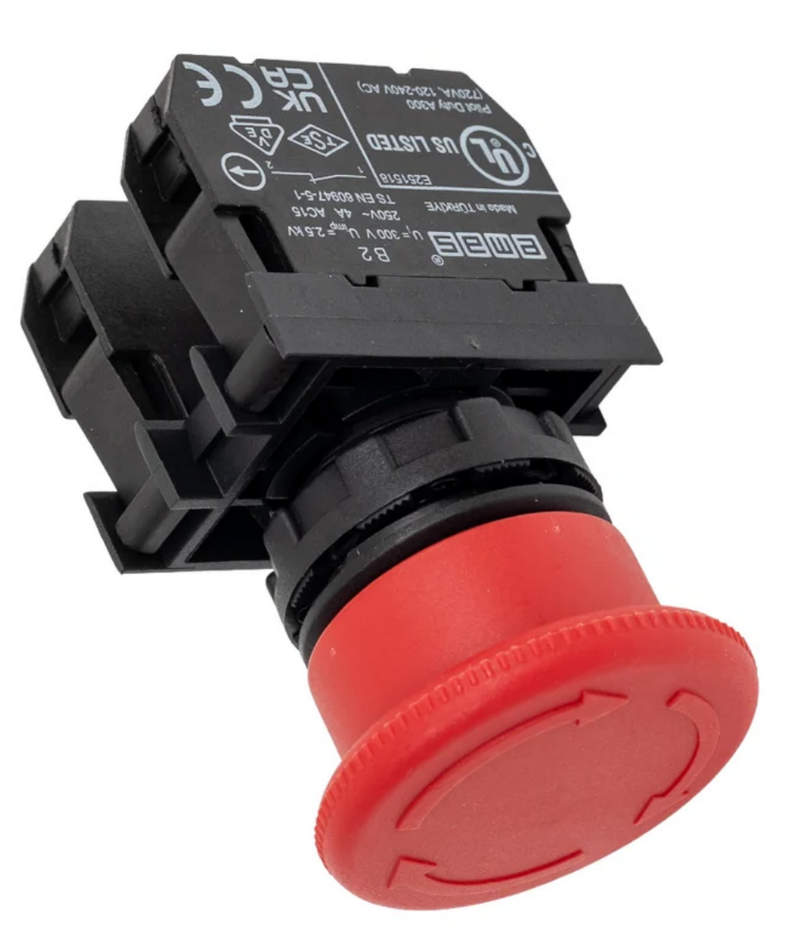

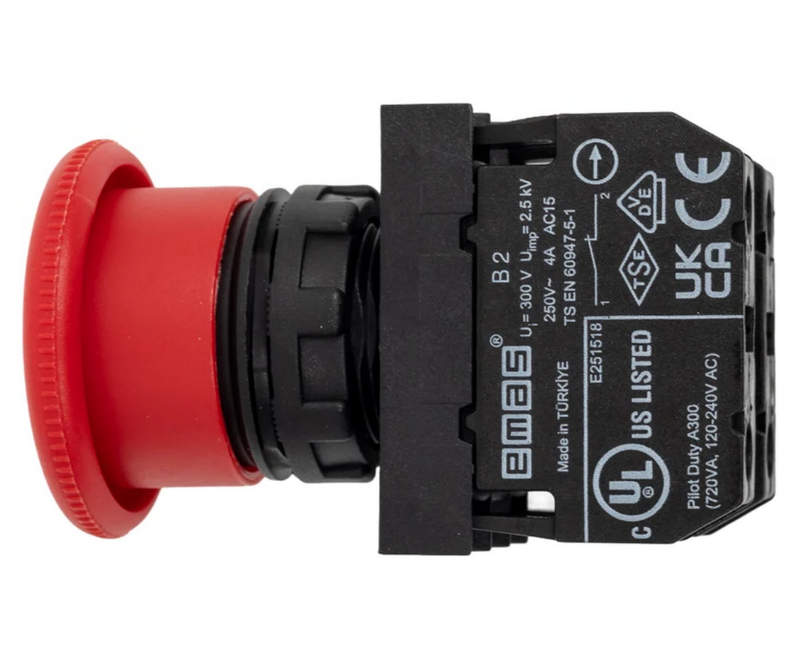

Конструкция включает грибовидную головку, направляющий цилиндр, фиксатор, монтажный адаптер и сменные контактные блоки. Привод закрепляют с внутренней стороны панели в отверстии 22 мм. Уплотнение препятствует проникновению пыли и водяных струй. Красная головка обозначает остановку, а жёлтая подложка усиливает контраст. Полимерные детали обеспечивают электрическую изоляцию. Контактный блок содержит выводы, подвижный мостик и пружинный узел. При прямом размыкании ход толкателя механически передаётся контактам, поэтому залипшая пара получает разделяющее усилие. Винтовые зажимы удерживают проводники, а маркировка различает НЗ и НО цепи. Модульная схема допускает конфигурации 1НЗ, 2НЗ или 1НЗ+1НО без изменения отверстия панели. При эксплуатации состояние привода, контактных блоков и клемм периодически проверяют, чтобы подтвердить свободный ход механизма, надёжность фиксации и размыкание цепи.
Области применения
Аварийные кнопки EMAS грибовидного типа применяются в объектах, где требуется доступная команда немедленной остановки:
- металлообрабатывающие станки и технологические линии,
- конвейеры, транспортёры и сортировочные комплексы,
- упаковочные, фасовочные и маркировочные машины,
- подъёмные механизмы и складское оборудование,
- насосные, вентиляционные и компрессорные установки,
- шкафы автоматики и операторские панели,
- испытательные стенды и лабораторные установки,
- деревообрабатывающие и полимерные производства.
Головку размещают в заметной и доступной точке. Несколько кнопок можно последовательно соединить по НЗ каналам: нажатие любого поста разорвёт общую цепь разрешения.
Таким образом, кнопка EMAS «грибок» объединяет крупную нажимную поверхность, фиксируемый привод и контакты аварийного размыкания. Алгоритм включает ручное воздействие, разрыв цепи, удержание команды и отдельный возврат. Компания «Олниса» осуществляет поставку промышленного оборудования EMAS предприятиям различных отраслей. В номенклатуре поставщика представлены аварийные кнопки и контактные элементы для управляющих панелей. «Олниса» поставляет промышленную продукцию заказчикам на территории России.
