Трансиверы Eltex: высокоскоростная передача данных и стабильная работа телекоммуникационных систем
Трансиверы Eltex — сменные приемопередающие модули, преобразующие электрические сигналы сетевого оборудования в оптическое излучение и обратно. Их устанавливают в слоты сетевых устройств. Модульная архитектура позволяет задавать скорость, длину волны и дальность линии без замены базового аппарата. Конкретные параметры зависят от артикула изделия.
Технические характеристики
Номенклатура включает решения для каналов различной производительности и протяженности. Основные параметры распространенных исполнений можно представить следующим образом:
- форм-факторы SFP, SFP+, SFP28, QSFP+ и QSFP28,
- номинальная скорость передачи 1,25; 10,3125; 25,78125; 41,25 или 103,125 Гбит/с в зависимости от исполнения,
- длины волн 850, 1270, 1290, 1310, 1330, 1490 и 1550 нм,
- дальность соединения от 100 м по многомодовому волокну до 120 км по одномодовому волокну,
- оптические разъемы LC, SC или MPO/MTP в соответствии с конструкцией модуля,
- поддержка одного либо двух волокон, включая двунаправленные BiDi-модификации,
- напряжение питания модульной электроники около 3,3 В,
- типичный температурный диапазон стандартных версий от 0 до +70 C, промышленных исполнений от −40 до +85 C,
- контроль параметров DDM/DOM для измерения температуры, питающего напряжения, тока лазера, передаваемой и принимаемой оптической мощности,
- возможность горячей замены при соблюдении требований к совместимому порту и регламенту оборудования.

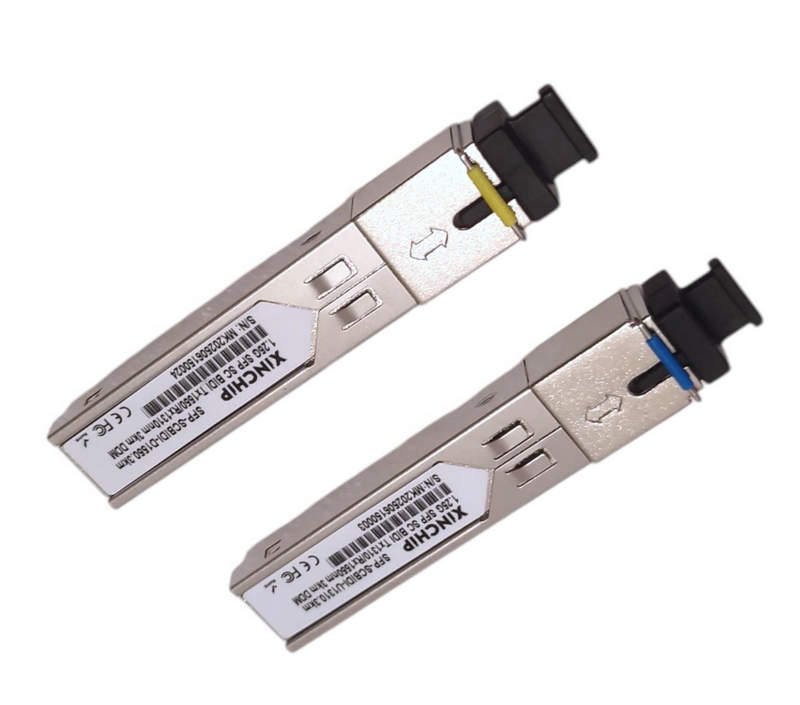

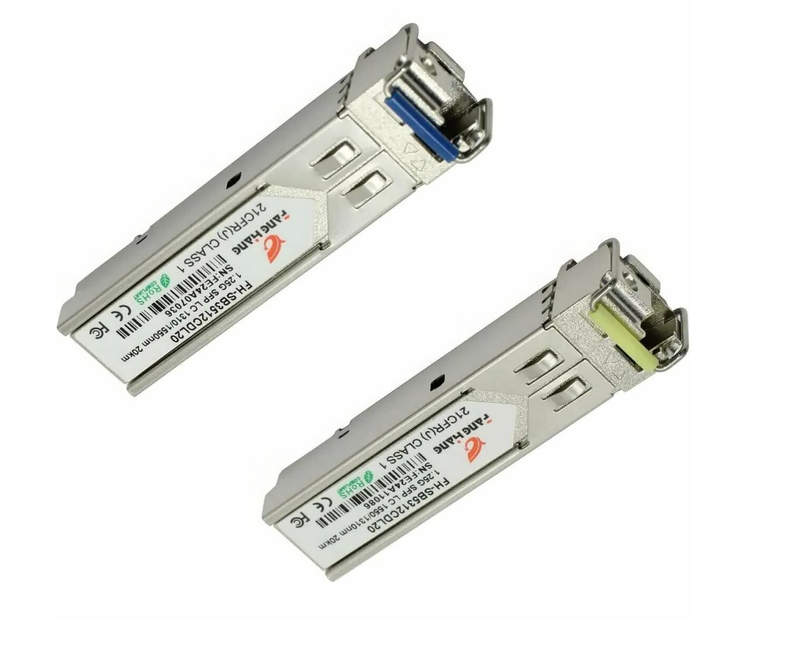

Для линии 1 Гбит/с применяются SFP-модули, работающие с Ethernet 1000BASE-SX, 1000BASE-LX, 1000BASE-BX и дальнобойными вариантами. Многомодовое исполнение с излучателем 850 нм обычно формирует канал до 550 м, тогда как одномодовые модели на 1310 или 1550 нм обеспечивают 10, 20, 40, 80 либо 120 км. В BiDi-паре передача и прием разведены по длинам волн: например, один модуль передает на 1310 нм и принимает на 1550 нм, а ответный использует обратную комбинацию. Такое решение создает дуплексный обмен по одному волокну. Модули SFP+ рассчитаны преимущественно на 10-гигабитные соединения. Для коротких участков используются варианты 10GBASE-SR с длиной волны 850 нм и дистанцией до 300 м по волокну OM3 либо до 400 м по OM4. Одномодовые исполнения 10GBASE-LR на 1310 нм рассчитаны примерно на 10 км, ER на 1550 нм — на 40 км, а отдельные ZR-решения — на 80 км. Пассивные и активные кабельные сборки прямого подключения применяются на расстояниях от 1 до нескольких метров и не требуют отдельной оптической трассы. Корпус трансивера выполнен в металлическом форм-факторе, размеры и расположение контактов которого согласованы с соответствующим стандартом MSA. Металл выполняет механическую, теплоотводящую и экранирующую функции. На передней части размещены оптический порт и рычаг извлечения. Защитная заглушка препятствует загрязнению торцов разъема во время хранения.
Принципы и режимы работы
Преобразование данных выполняется непрерывно и с малой задержкой. Последовательность операций выглядит следующим образом:
- электрический поток поступает с линейного интерфейса коммутатора на вход передатчика,
- драйвер модулирует интенсивность источника в соответствии с двоичной последовательностью,
- оптический сигнал вводится в волокно и распространяется по линии,
- фотоприемник удаленного трансивера преобразует световой поток в электрический ток,
- усилитель восстанавливает амплитуду, после чего данные передаются в принимающее устройство,
- контроллер диагностики параллельно отслеживает рабочие параметры и формирует цифровые показания.
Совместимость и расчет линии
Работоспособность соединения зависит не только от совпадения форм-фактора. При построении канала сопоставляют скорость порта, стандарт кодирования, тип волокна, разъем, число волокон и рабочие длины волн. У BiDi-модулей обязательно используются взаимодополняющие пары. Для обычного двухволоконного канала передатчик одного устройства соединяется с приемником второго, а встречное направление организуется соседним волокном. Энергетический запас рассчитывают как разность минимальной мощности передатчика и чувствительности приемника. Из полученного значения вычитают потери в волокне, разъемах, сварках и пассивных компонентах. Например, при бюджете 14 дБ, затухании кабеля 0,35 дБ/км, двух разъемах по 0,5 дБ и четырех сварках по 0,1 дБ теоретический остаток для линии длиной 20 км составит 5,6 дБ. Запас компенсирует старение излучателя, температурные изменения и постепенное загрязнение соединений. Превышение допустимой входной мощности также нежелательно: на короткой линии дальнобойному модулю может потребоваться аттенюатор.
Области применения
Трансиверы используются там, где требуется отделить параметры физической линии от функций сетевого оборудования. Основными направлениями эксплуатации являются:
- агрегация трафика в операторских и корпоративных сетях,
- межкоммутаторные соединения внутри узлов связи,
- подключение серверов и систем хранения данных,
- организация магистралей между зданиями и удаленными площадками,
- передача данных по существующей одноволоконной инфраструктуре,
- построение высокоскоростных линий в центрах обработки данных,
- замена интерфейса при изменении дальности или типа кабельной среды.
Таким образом, трансиверы Eltex позволяют создавать оптические линии с заданной скоростью, дальностью и структурой волокон. Надежность канала определяется согласованием модулей и соблюдением энергетического бюджета. Компания «Олниса» осуществляет поставку промышленного и телекоммуникационного оборудования, включая трансиверы Eltex. «Олниса» поставляет востребованные позиции для предприятий различных отраслей.
