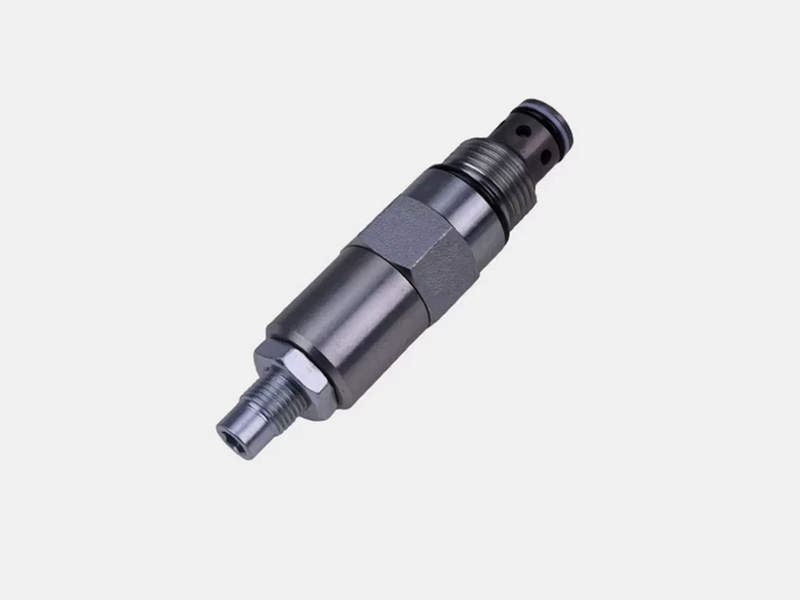

HydraForce RV10-20A-0-N-33 — эффективная защита от избыточного давления
Предохранительные клапаны являются ключевыми элементами в гидравлических системах, обеспечивая защиту оборудования и трубопроводов от избыточного давления. Устройства этого типа играют роль автоматических регуляторов давления, предотвращающих повреждение элементов системы и обеспечивающих стабильную и безопасную работу. Одной из широко используемых моделей является предохранительный клапан HydraForce RV10-20A-0-N-33. Данный клапан относится к категории винтовых картриджных клапанов прямого действия и отличается компактными размерами, высокой надежностью и точностью настройки.
Технические характеристики
Основные параметры предохранительного клапана HydraForce RV10-20A-0-N-33:
- Номинальный тип клапана: картриджный, предохранительный, прямого действия;
- Тип конструкции: винтовой, монтируется в стандартное посадочное отверстие типа T-10A;
- Присоединение: резьбовое соединение по типу картриджа, монтаж осуществляется в соответствующий коллектор или блок;
- Материал корпуса: углеродистая сталь с антикоррозионным покрытием;
- Уплотнение: стандартное – нитрил (NBR);
- Максимальное рабочее давление: до 240 бар;
- Давление открытия (установочное): 33 бар (обозначено в маркировке «33»);
- Диапазон регулировки: возможны исполнения с различным давлением настройки в пределах 5...350 бар (в зависимости от варианта исполнения);
- Максимальный расход: до 60 л/мин при полном открытии;
- Температурный диапазон рабочей жидкости: от –40 до +100 C (в зависимости от типа уплотнений);
- Масса: около 0,3 кг (в зависимости от конкретной модификации);
- Срок поставки: от 4 до 7 недель.
Принцип работы
Клапан RV10-20A-0-N-33 функционирует по принципу прямого действия. Это означает, что он не требует пилотного управления и срабатывает непосредственно при достижении давления, превышающего заданное. Основной рабочий элемент клапана — это подпружиненный запорный конус или шарик, прижатый к седлу. Давление рабочей жидкости действует на элемент, и при превышении установленного значения оно преодолевает сопротивление пружины, открывая канал сброса давления. После сброса давления до безопасного уровня пружина возвращает запорный элемент на место, перекрывая поток. Такой принцип обеспечивает мгновенную реакцию на повышение давления и минимальное количество подвижных элементов, что снижает вероятность отказов и упрощает обслуживание.
Режимы эксплуатации
Клапан может работать в следующих режимах:
- Режим предохранительного сброса — основной режим, в котором клапан открывается при достижении заданного давления, направляя избыточную жидкость в сливной канал.
- Режим регулировки — с помощью винта или шестигранной головки можно настроить усилие пружины, тем самым изменив давление открытия клапана. Обычно эта операция выполняется один раз при монтаже, но возможна перенастройка при изменении параметров системы.
- Режим удержания закрытого состояния — при давлении ниже установленного клапан остаётся герметично закрытым, обеспечивая стабильную работу основного контура.
- Режим коротких циклов работы — клапан может использоваться в системах с периодическими пиковыми нагрузками, где требуется частый кратковременный сброс давления.
Конструктивные особенности
Предохранительный клапан HydraForce RV10-20A-0-N-33 отличается модульной конструкцией и простотой встраивания в гидравлические коллекторы. Основной корпус выполнен из высокопрочной стали с антикоррозионным покрытием, что обеспечивает долговечность и устойчивость к агрессивным средам. Уплотнительные кольца размещаются в стандартных канавках, предусмотренных под O-Ring с опорными кольцами. Запорный элемент — прецизионный шарик или конус (в зависимости от конкретного исполнения) — выполнен с высокой точностью и устойчив к износу. Конструкция пружины гарантирует стабильное усилие во всём диапазоне температур. Регулировочный винт защищён от самопроизвольного вращения и может иметь пломбировочную функцию. Дополнительной конструктивной особенностью является встроенный фильтрующий элемент на входе (в некоторых исполнениях), защищающий от попадания частиц, способных повредить запорный механизм.
Области применения
Клапан широко применяется в различных отраслях благодаря универсальности конструкции и широкому диапазону рабочих параметров. Основные области:
- Гидравлические станции и насосные агрегаты;
- Мобильная техника (экскаваторы, погрузчики, краны);
- Промышленное оборудование (прессы, подъемные платформы, металлообрабатывающие станки);
- Сельскохозяйственная техника (сеялки, культиваторы, опрыскиватели);
- Лесозаготовительная и дорожно-строительная техника;
- Энергетические установки и системы сжиженного газа;
- Системы автоматического управления гидроприводами;
- Морская и судовая техника.
Таким образом, предохранительный клапан HydraForce RV10-20A-0-N-33 представляет собой высокотехнологичное и надёжное устройство для защиты гидравлических систем от избыточного давления. Благодаря своей универсальной конструкции, высокой точности срабатывания и широкому диапазону рабочих параметров, он находит применение в самых разных областях промышленности и мобильной техники. Простота настройки, прочная конструкция и устойчивость к агрессивным условиям эксплуатации делают данную модель востребованной на рынке. Срок поставки 4–7 недель позволяет эффективно планировать логистику и своевременно интегрировать клапан в производственные или ремонтные процессы.
