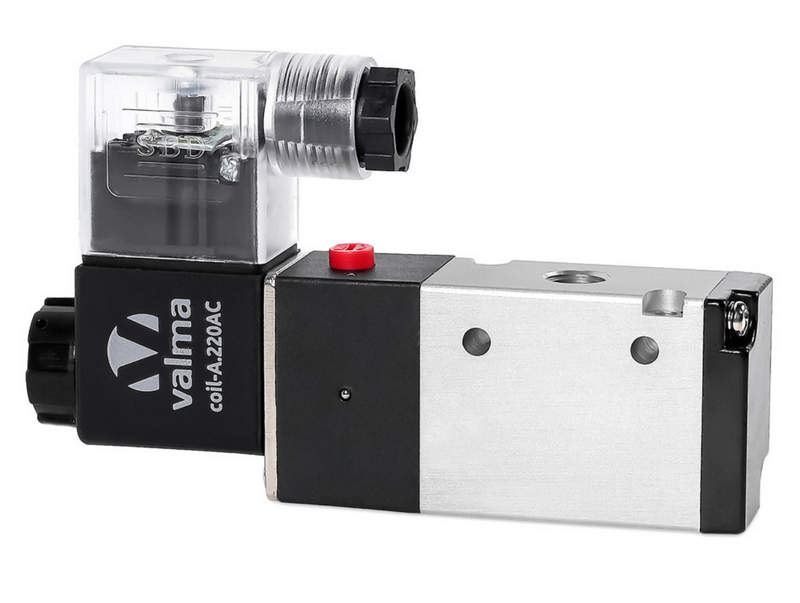

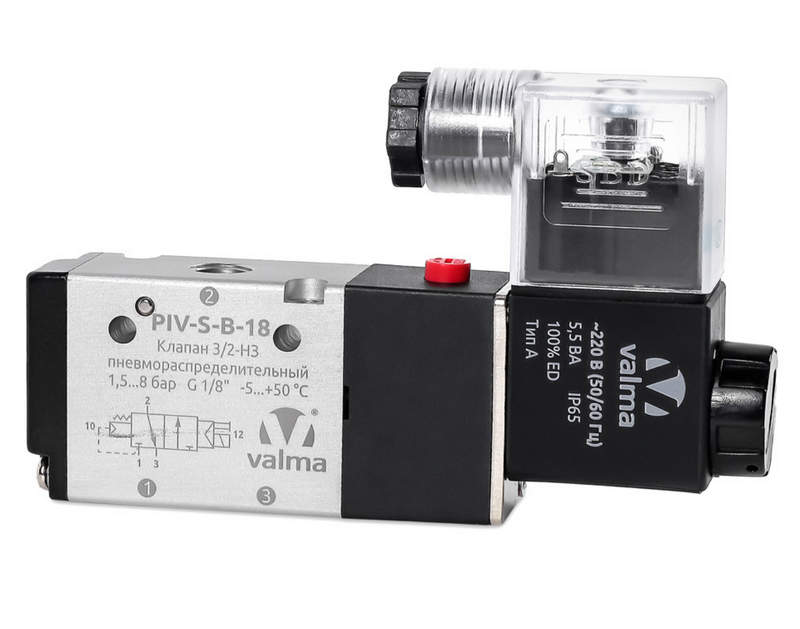

Valma PIV-S-B-18.24DC — оптимальный выбор для современных пневматических систем

Пневмораспределительные клапаны являются важнейшими элементами пневматических систем управления. Они отвечают за направление потока сжатого воздуха в нужные исполнительные механизмы — цилиндры, приводы, турбины. Одним из популярных решений в области компактных и надёжных клапанов стал пневмораспределитель VALMA PIV-S-B-18.24DC. Он применяется в различных отраслях промышленности, включая автоматизацию производственных линий, упаковочное оборудование, транспортные системы и машиностроение.

Технические характеристики

Основные параметры пневмораспределительного клапана VALMA PIV-S-B-18.24DC:

• Номинальное напряжение катушки: 24 В DC;
• Тип управления: электропневматическое, с соленоидным приводом;
• Конструкция: моноблочная, корпус из металла с защитным покрытием;
• Тип распределения: 5/2 или 3/2 в зависимости от исполнения;
• Диаметр условного прохода: 1,8 мм;
• Присоединение: резьбовое, стандартные пневматические фитинги G1/8;
• Рабочее давление: от 2 до 8 бар;
• Тип сигнала управления: постоянное напряжение, минимальный ток срабатывания 0,5 А;
• Тип возврата: с пружинным или пневматическим возвратом;
• Потребление мощности катушки: около 4–5 Вт;
• Время переключения: от 20 до 35 мс в зависимости от давления и режима;
• Температурный диапазон эксплуатации: от –10 до +50 C;
• Класс защиты: IP65 при условии правильного монтажа разъёма катушки;
• Ресурс: не менее 10 миллионов циклов при нормальных условиях эксплуатации.

Особенности конструкции устройства

Клапан VALMA PIV-S-B-18.24DC выполнен в компактном и защищённом корпусе, рассчитанном на длительную работу в условиях повышенной запылённости или влажности. Конструкция представляет собой моноблочную систему, где все элементы интегрированы в единый узел, что исключает возможность утечек при соблюдении условий монтажа. Корпус, как правило, выполнен из анодированного алюминия или другого лёгкого металла с антикоррозийным покрытием, что делает его устойчивым к агрессивным средам. Сердцем устройства является соленоид — электромагнит, который при подаче сигнала питания активирует шток с золотником. Последний перемещается внутри направляющей втулки и меняет направление воздушного потока. Принцип работы основан на переключении каналов внутри корпуса клапана, при этом используются уплотнительные кольца, предотвращающие внутренние утечки. На случай обесточивания предусмотрен возвратный механизм, основанный либо на пружине, либо на пневматической компенсации. Клапан рассчитан на установку в модульные панели или монтируется непосредственно на раму машины. Допускается как вертикальное, так и горизонтальное положение при условии обеспечения стабильного давления и фильтрованного воздуха.

Принцип действия и режимы работы

Работа клапана осуществляется по следующему принципу: при подаче напряжения 24 В DC на катушку срабатывает электромагнит, втягивая якорь, связанный с золотником. Золотник перемещается и открывает определённые каналы для прохождения сжатого воздуха. Это приводит к изменению направления потока, направлению воздуха в нужную линию — например, на подачу в цилиндр или в сброс. В зависимости от исполнения клапан может работать в следующих режимах:

• Режим 5/2 (пятиходовой, двухпозиционный): используется для управления двухсторонними пневмоцилиндрами; в одной позиции воздух подаётся в одну сторону цилиндра, в другой — в противоположную; обратная линия соединяется со сбросом;
• Режим 3/2 (трёхходовой, двухпозиционный): применяется при управлении односторонними цилиндрами или в логических пневматических схемах; воздух либо подаётся, либо сбрасывается через третий канал;
• Режим с пневматическим возвратом: если подача сигнала прерывается, золотник возвращается в исходное положение под действием пневматического давления;
• Режим с пружинным возвратом: наиболее распространённый вариант, где после снятия напряжения возврат обеспечивается внутренней пружиной.

Такие режимы делают клапан универсальным элементом пневмосистем, позволяющим адаптироваться под конкретные задачи без изменения аппаратной платформы.

Области применения

Ниже перечислены основные направления, в которых востребован клапан VALMA PIV-S-B-18.24DC:

• Промышленные линии сборки и транспортировки изделий;
• Пневматическое управление в упаковочных машинах;
• Автоматизация роботов и манипуляторов;
• Контроль перемещения в системах подачи и резки материалов;
• Пневматические секции в системах климат-контроля;
• Станки с ЧПУ и полуавтоматическое оборудование;
• Оборудование пищевой, фармацевтической, лёгкой промышленности;
• Лабораторные установки, стенды и испытательные комплексы.

Преимущества клапана

Пневмораспределительный клапан VALMA PIV-S-B-18.24DC отличается рядом технических и эксплуатационных преимуществ:

• Надёжность: минимальное количество подвижных элементов и высокая точность обработки;
• Долговечность: ресурс более 10 млн срабатываний без потери герметичности;
• Быстродействие: время переключения менее 35 мс;
• Универсальность: возможность работы в различных режимах и с различными пневмоактуаторами;
• Совместимость: стандартное напряжение 24 В DC и универсальные присоединения G1/8;
• Компактность: минимальные габариты при сохранении производительности;
• Безопасность: высокий уровень защиты IP65 при условии правильного подключения;
• Устойчивость к внешним воздействиям: работа при температуре до –10 C и в условиях пыли и влаги.

Таким образом, пневмораспределительный клапан VALMA PIV-S-B-18.24DC представляет собой эффективное и надёжное решение для построения современных пневматических систем управления. Он объединяет в себе высокую точность работы, стабильность, широкие функциональные возможности и удобство монтажа. Благодаря модульной конструкции и поддержке различных режимов (5/2, 3/2), данный клапан подходит как для простых задач управления потоками воздуха, так и для включения в состав сложных автоматизированных систем. При соблюдении технических условий эксплуатации, включая стабильное напряжение питания и фильтрованный воздух, клапан демонстрирует длительный ресурс и минимальные потребности в обслуживании.
