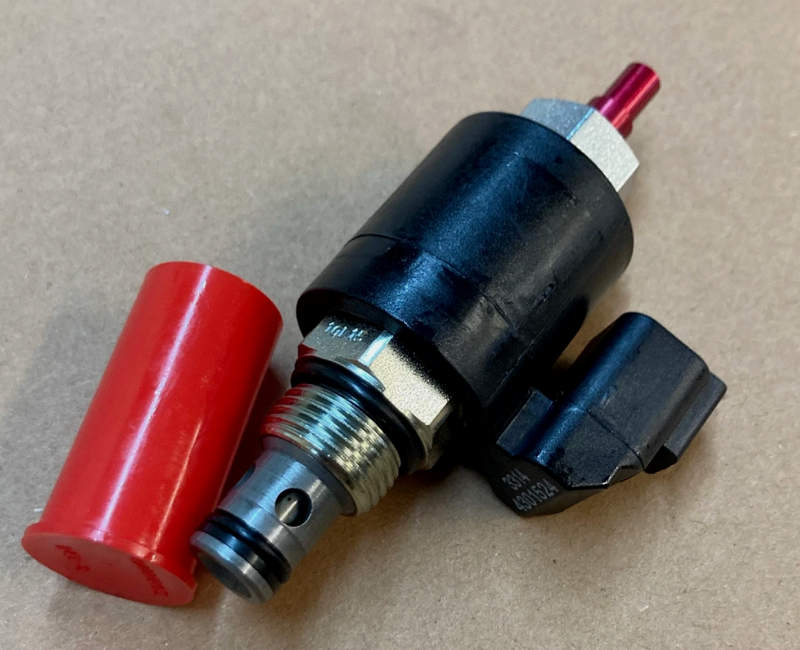

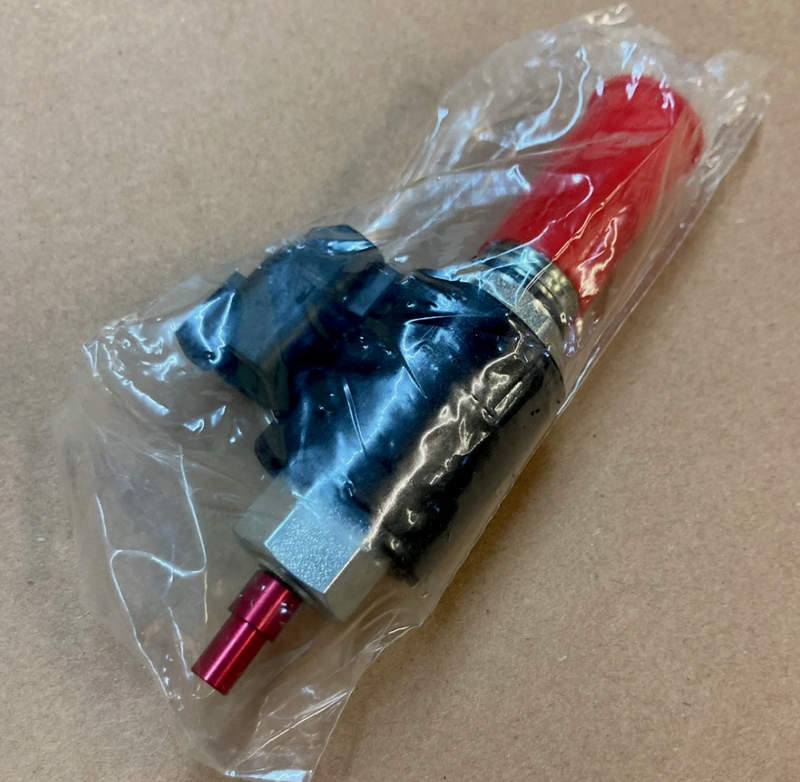

Отсечной клапан HydraForce SV08-28P-0-N-24ER для непрерывных процессов

Отсечной клапан HydraForce SV08-28P-0-N-24ER представляет собой один из наиболее востребованных элементов в составе современных гидравлических систем, отличающийся надежностью, точностью срабатывания и широким спектром применения. Устройства этого типа предназначены для управления потоком рабочей жидкости, выполнения функций отключения, предохранения или направления потока в требуемом направлении. Данная модель используется как в мобильной технике, так и в промышленном оборудовании, где критически важна надежность и оперативность блокировки потока. Клапан оснащён электромагнитным приводом и обеспечивает полное перекрытие потока при подаче сигнала управления, что позволяет применять его в схемах аварийного отключения, защиты оборудования, автоматического переключения контуров.

Технические характеристики

Ниже перечислены развернутые параметры отсечного клапана HydraForce SV08-28P-0-N-24ER, определяющие его рабочие возможности и область применения:

• Номинальное давление: до 207 бар (3000 psi);
• Максимальное давление: до 240 бар;
• Рабочий расход: до 15,1 л/мин (при падении давления в 5 бар);
• Тип управления: электромагнитное, нормально закрытое исполнение (NC);
• Напряжение катушки: 24 В постоянного тока;
• Энергопотребление катушки: примерно 18–22 Вт в зависимости от исполнения;
• Интерфейс подключения: стандартный порт с резьбой 08 (SAE 8, 3/4-16 UNF);
• Тип установки: картриджное исполнение, монтируется в гнездо типа 08;
• Температурный диапазон: от –40 C до +100 C;
• Материалы корпуса: закалённая сталь, устойчивое к коррозии покрытие;
• Тип уплотнений: стандартные Buna-N, опционально Viton или EPDM под конкретные условия среды;
• Герметичность: в закрытом положении полное перекрытие потока без утечек;
• Тип монтажа: вертикальный или горизонтальный, возможна работа в любом положении;
• Класс защиты катушки: IP65 с надетым разъёмом, IP69K в герметичном исполнении.

Принцип действия

Клапан SV08-28P-0-N-24ER работает по принципу отсечного картриджного клапана с электромагнитным управлением. В нормальном (деактивированном) состоянии клапан находится в положении «закрыт», полностью перекрывая путь потоку рабочей жидкости. При подаче напряжения на обмотку электромагнита создается магнитное поле, которое втягивает якорь и открывает проход для рабочей среды. Процесс открытия происходит плавно, при этом клапан переходит в режим «проходной», позволяя жидкости свободно двигаться в заданном направлении. При снятии сигнала электромагнит теряет магнитное поле, возвратная пружина возвращает якорь в исходное положение, и клапан вновь перекрывает поток. Такое управление особенно эффективно в аварийных схемах, когда требуется быстро отключить контур при потере напряжения (fail-safe функция). При отсутствии питания устройство автоматически возвращается в положение «закрыто», исключая нежелательные протечки или движения.

Режимы работы

Клапан может использоваться в различных режимах:

• Режим «Нормально закрыт» — при отсутствии сигнала клапан герметично закрыт;
• Режим постоянного открывания — при длительной подаче напряжения поток проходит без ограничения;
• Импульсный режим — кратковременная активация для временного открытия, с возвратом в закрытое положение после снятия сигнала;
• Аварийный режим — в случае потери питания клапан переходит в безопасное закрытое состояние;
• Режим работы в импульсных гидросистемах с периодическим срабатыванием.

Области применения

Клапан SV08-28P-0-N-24ER используется в широком спектре оборудования:

• Сельскохозяйственная техника: системы отключения потока в распределителях навесного оборудования;
• Строительная техника: блокировка гидролиний при транспортировке или сервисном обслуживании;
• Промышленные установки: автоматическое перекрытие при аварийных ситуациях;
• Мобильные платформы: управление контурами гидроподвески, стабилизации и поворотными механизмами;
• Системы безопасности: защитные контуры в подъемных устройствах, кранах и гидропрессах.

Преимущества использования

Ключевыми достоинствами модели HydraForce SV08-28P-0-N-24ER являются:

• Высокая надёжность перекрытия потока даже при пиковом давлении;
• Компактные габариты и удобство установки в блоках;
• Широкий диапазон рабочих температур;
• Полная герметичность в закрытом положении;
• Быстродействие и устойчивость к частым циклам включения/выключения;
• Универсальность применения в стационарных и мобильных системах;
• Долговечность конструкции благодаря износостойким материалам.

Таким образом, клапан HydraForce SV08-28P-0-N-24ER представляет собой эффективное и надежное решение для задач, где требуется автоматическое и безопасное перекрытие потока рабочей среды. Благодаря электромагнитному управлению, устойчивости к износу и герметичному закрытию клапан нашёл широкое применение в гидросистемах различного назначения. Конструкция устройства позволяет его легко обслуживать и адаптировать к условиям конкретной системы. Срок поставки 12–14 недель требует предварительного планирования закупок, однако высокая надёжность и техническая универсальность SV08-28P оправдывают это ожидание.
