Промышленный клапан Masoneilan SVI2-21113121 для повышения точности и надежности процессов

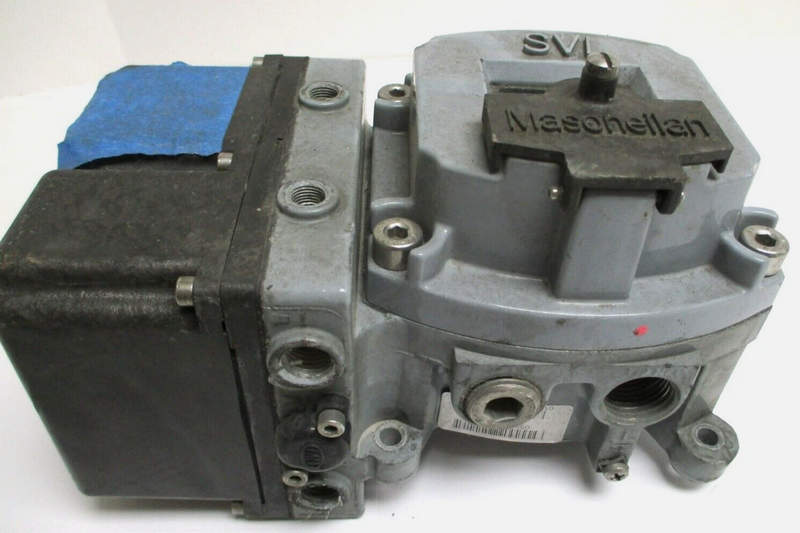

Позиционер Masoneilan SVI2-21113121 является интеллектуальным электропневматическим устройством, предназначенным для установки на пневматические регулирующие клапаны с целью повышения точности и стабильности управления. Он принимает входной управляющий сигнал от системы управления (как правило, 4–20 мА) и преобразует его в точное перемещение штока клапана. Модель SVI2 относится ко второму поколению цифровых позиционеров (Smart Valve Interface — SVI) компании Masoneilan. Устройство интегрирует в себе функции регулирования, диагностики и связи с системами верхнего уровня, поддерживая протоколы HART и FOUNDATION Fieldbus, что делает его особенно полезным для интеграции в современные распределённые системы управления.

Технические характеристики

Ниже перечислены развёрнутые характеристики устройства:

• Номинальное питание: 24 В постоянного тока;
• Диапазон входного сигнала: 4–20 мА с наложенным HART-протоколом;
• Совместимость по интерфейсу: HART 5 или HART 7;
• Диапазон давления питания: от 1,4 до 7 бар (20–100 psi);
• Пневматические соединения: резьба 1/4" NPT;
• Электрическое подключение: через стандартный кабельный ввод M20 или 1/2” NPT;
• Корпус: алюминиевый или из нержавеющей стали;
• Степень защиты: IP66 или выше;
• Рабочая температура: от -40 C до +85 C;
• Взрывозащита: в зависимости от исполнения — соответствие стандартам ATEX, IECEx, FM или CSA;
• Время отклика: не более 500 мс при типичной конфигурации;
• Поддержка конфигурации: локально (через кнопки и дисплей), дистанционно (через HART);
• Совместимость с клапанами: линейные и поворотные типы, с различными типами рычажных и линейных приводов.

Принцип действия

Принцип работы позиционера основан на измерении положения штока и сравнении этого значения с желаемым положением, заданным управляющим током 4–20 мА. Устройство определяет отклонение и выдаёт соответствующий управляющий пневматический сигнал на исполнительный механизм, который изменяет положение клапана до достижения требуемой позиции. Позиционер SVI2 использует обратную связь положения (потенциометрическую или магнитную), а также встроенный микропроцессор, обеспечивающий адаптивное управление. За счёт цифровой обработки сигнала достигается высокая точность регулирования, минимизация гистерезиса, а также компенсация нелинейностей. Встроенный контроллер анализирует не только позицию, но и скорость движения, нагрузку, сопротивление перемещению, давление и другие параметры. При необходимости он может выполнять автотюнинг характеристик, оптимизируя отклик клапана и снижая износ.

Режимы работы

Позиционер SVI2-21113121 поддерживает несколько рабочих режимов:

• Режим регулирования по положению. Является основным и обеспечивает точную установку клапана на заданный уровень открытия в соответствии с аналоговым сигналом управления;
• Режим аварийного положения. В случае потери сигнала управления, перепада давления или отказа устройства клапан может быть переведён в заранее установленное положение (открытое, закрытое или промежуточное);
• Ручной режим. Позволяет оператору вручную задать положение клапана независимо от управляющего сигнала, используется при наладке, обслуживании или диагностике;
• Режим диагностики. Позиционер может выполнять самотестирование, измерять усилия, записывать циклы, анализировать состояние уплотнений, трения и т.д. Результаты доступны через HART-протокол;
• Режим автонастройки. Используется при установке на новый клапан, позволяет автоматически определить характеристики привода и настроить параметры управления без вмешательства оператора;
• Режим ограничения хода. Позволяет программно ограничить диапазон перемещения клапана для уменьшения износа или соблюдения технологических ограничений;
• Режим адаптивного управления. Использует алгоритмы PID-регулирования с автонастройкой параметров для достижения максимальной стабильности при различных условиях процесса.

Особенности конструкции

Конструктивно позиционер представляет собой герметичный блок, выполненный в прочном корпусе, устойчивом к механическим и климатическим воздействиям. Внутри располагаются:

• Микропроцессорный управляющий модуль с цифровыми входами и выходами;

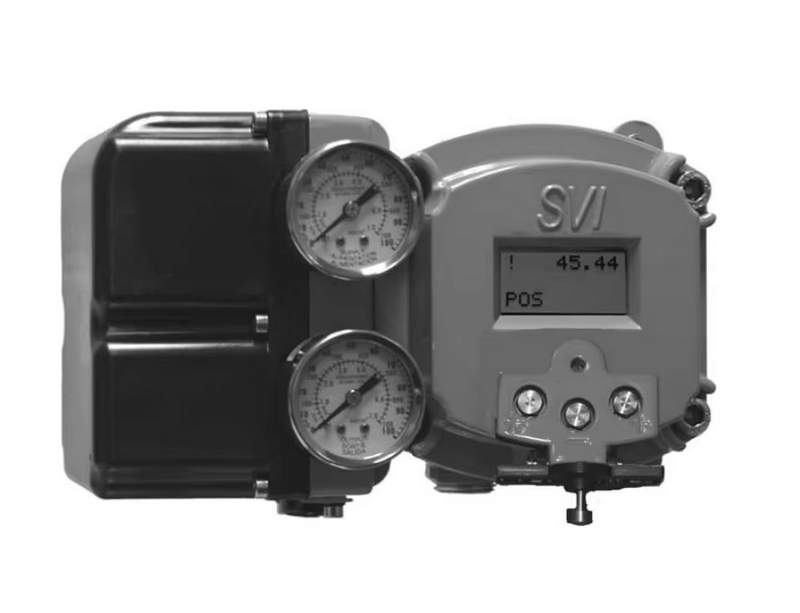

• Дисплей и кнопочная панель (опционально) для локальной настройки и отображения текущих параметров;
• Сенсор положения (потенциометр или бесконтактный датчик);
• Двойной электропневматический преобразователь (I/P), обеспечивающий работу с пневмоприводами двойного действия;
• Пневматическая система с регулирующими клапанами (на базе пьезо- или электромагнитных принципов);
• Защитные и фильтрующие элементы, предотвращающие попадание загрязнений и влаги;
• Интерфейсные модули для подключения к системам HART, FF или Modbus (в зависимости от исполнения).

Наличие модуля самодиагностики и энергонезависимой памяти позволяет вести журнал событий, сохранять ошибки и параметры, полезные при техническом обслуживании.

Таким образом, позиционер Masoneilan SVI2-21113121 представляет собой мощное средство управления регулирующими клапанами в промышленных системах. Его использование позволяет не только повысить точность регулирования, но и существенно сократить износ оборудования, упростить диагностику и увеличить общую надёжность процесса. Благодаря интеллектуальным функциям, высокой адаптивности и поддержке цифровых протоколов позиционер отлично вписывается в современные концепции цифровизации и автоматизации производств.
