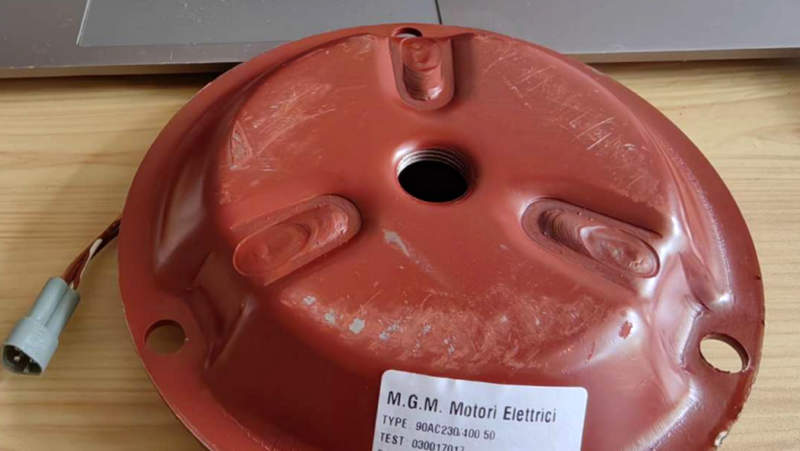

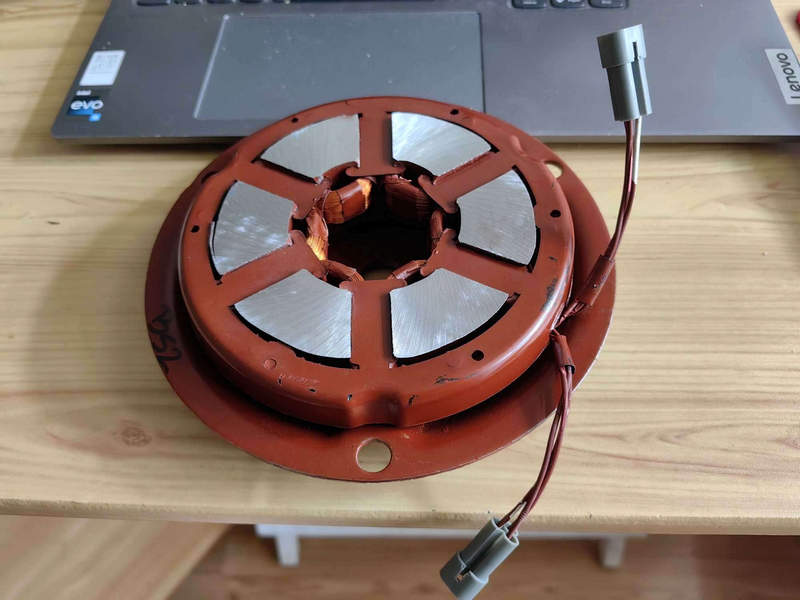

Тормозной модуль под защитой катушки MGM 90 AC

Катушки электромагнитного типа являются неотъемлемой частью приводной техники, особенно в системах автоматизации, вентиляции, насосного оборудования и прочих электромеханических комплексах. Одним из надёжных и широко используемых решений в данной области является катушка MGM Motori Elettrici 90 AC с номинальными параметрами 230/400 В, 50 Гц. Эти устройства производятся итальянской компанией MGM Motori Elettrici, известной высоким качеством продукции и вниманием к деталям конструкции.

Технические характеристики

Катушка MGM Motori Elettrici 90 AC 230/400 50 имеет следующие развернутые характеристики, определяющие её электрические и механические параметры:

• Номинальное напряжение: 230 В (фаза) / 400 В (линейное) при частоте 50 Гц;
• Тип тока: переменный, синусоидальной формы, с частотой сети 50 Гц;
• Мощность потребления: варьируется в зависимости от нагрузки, типового значения 90 Вт (в обозначении модели указывается);
• Класс изоляции: F или H, в зависимости от исполнения (допустимая температура нагрева обмоток до 155 C или 180 C);
• Класс защиты: IP54, IP55 или выше — в зависимости от исполнения корпуса;
• Тип охлаждения: IC 411 (встроенное вентиляционное охлаждение с внешним ребрением корпуса);
• Материал обмоток: эмалированный медный провод с термостойким лаком;
• Материал сердечника: электротехническая сталь с низким уровнем потерь;
• Коэффициент мощности: 0,8–0,95 в рабочем диапазоне нагрузки;
• Температурный диапазон эксплуатации: от -20 до +40 C;
• Режим работы: S1 — продолжительный, без периодических отключений;
• Способ монтажа: фланцевый или лапный, в зависимости от комплектации электродвигателя или магнитной системы.

Принцип действия

Катушка MGM 90 AC является частью электромагнитной системы и играет роль возбуждающего элемента, создающего магнитное поле при подаче переменного тока. Основу устройства составляет индуктивная обмотка, намотанная на металлический сердечник. При прохождении тока через обмотку формируется переменное магнитное поле, которое может быть использовано для создания вращающего момента в электродвигателе, приведения в действие тормозного механизма или удержания якоря. В устройстве типа AC (переменного тока) переменное напряжение создаёт чередование полярности, что влечёт за собой постоянные колебания магнитного потока. Это требует специальной конструкции сердечника, в которой предусмотрены шихтованные пластины из трансформаторной стали, снижающие вихревые токи и потери на нагрев. Сама катушка может быть установлена в корпусе тормозного электродвигателя, где она воздействует на якорь тормозной системы, втягивая его при подаче напряжения и тем самым разблокируя вал. После снятия напряжения пружина возвращает якорь в исходное положение, обеспечивая торможение.

Режимы работы и эксплуатационные условия

Катушка рассчитана на продолжительный режим работы S1, при котором устройство функционирует непрерывно без необходимости в периодическом охлаждении. Однако при специфических нагрузках и условиях может допускаться кратковременная работа в режимах S2, S3 и т.д., если это предусмотрено техническими условиями. Основные режимы применения:

• Нормальный рабочий режим (S1): непрерывное напряжение на обмотке; постоянное магнитное поле в течение всего времени включения;
• Пульсирующий режим (S3): кратковременное включение и выключение при малой продолжительности цикла;
• Экстремальный температурный режим: эксплуатация при температуре до +40 C требует надёжного отвода тепла и исправной вентиляции;
• Низкотемпературный режим: при температуре до -20 C обмоточные материалы должны сохранять гибкость и целостность.

Категорически не допускается эксплуатация катушки при превышении номинального напряжения более чем на 10 %, а также в условиях высокой влажности без соответствующей герметизации (IP65 и выше). Также важно учитывать виброустойчивость при установке в подвижных механизмах и на транспорте.

Конструкционные особенности

Катушка модели 90 AC выполнена в корпусе цилиндрической формы, зачастую с крепёжными отверстиями или фланцем. Обмотка надёжно зафиксирована в корпусе, залита термостойким лаком или специальной компаундной массой, повышающей устойчивость к вибрациям и механическим воздействиям. Электрический ввод осуществляется через клеммную коробку или провода с герметичной муфтой. В некоторых исполнениях возможна установка термоконтактов для защиты от перегрева. Корпус выполняется из алюминиевого сплава или термостойкого пластика, устойчивого к воздействию высоких температур и агрессивной среды. Также стоит отметить наличие конструктивных решений, улучшающих тепловой отвод: ребристая поверхность корпуса, вентиляционные каналы, использование высокоэффективных теплоизоляционных прокладок.

Области применения

Катушки MGM 90 AC находят широкое применение в различных отраслях промышленности. Их основные сферы использования включают:

• Системы торможения в асинхронных электродвигателях с электромагнитным тормозом;
• Автоматизация промышленных установок, где требуется надёжное удержание или включение механических узлов;
• Грузоподъёмное оборудование, включая краны и подъёмники с безопасным стопорным механизмом;
• Пищевые и упаковочные линии, где важна точная синхронизация движения и остановки механизмов;
• Энергетические установки и системы распределения электроэнергии, в качестве элементов управления;
• Конвейерные системы и транспортеры с возможностью аварийной остановки через отключение питания;
• Приводы с функцией позиционирования, где важно точное удержание рабочего вала в заданной точке.

Таким образом, катушка MGM Motori Elettrici 90 AC 230/400 50 представляет собой надёжное электромагнитное устройство, сочетающее в себе простоту конструкции, высокую термостойкость, устойчивость к нагрузкам и долговечность. Её функциональность охватывает как стандартные задачи возбуждения магнитного поля, так и более сложные задачи, связанные с управлением движением, торможением и удержанием. Благодаря универсальности исполнения, высокой совместимости с электродвигателями и разнообразием режимов работы, эта катушка получила широкое распространение в системах промышленной автоматизации.
