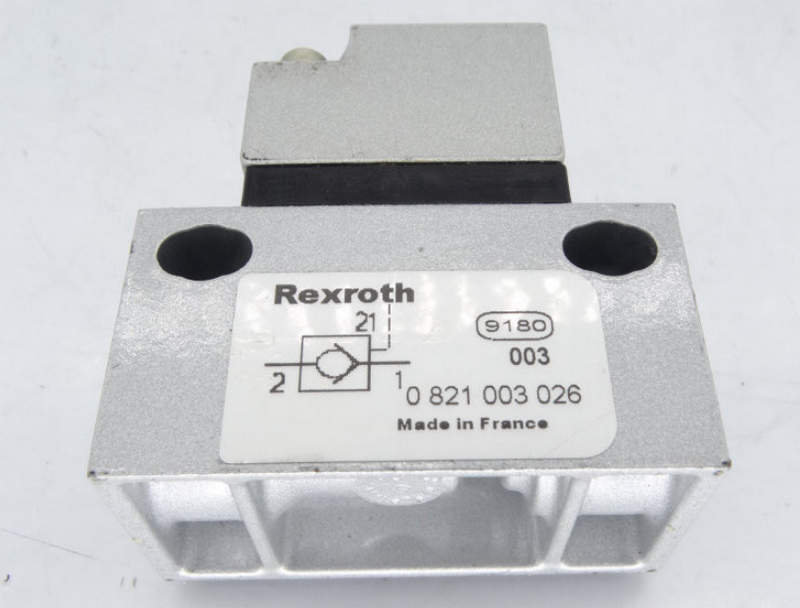

Надежный обратный клапан Bosch Rexroth 0821003026 для автоматизированных линий
Обратные клапаны занимают важное место в гидравлических и пневматических системах, обеспечивая контроль направленности потока рабочей среды и предотвращая её обратное движение. Одним из известных решений в данной категории является обратный клапан Bosch Rexroth 0821003026, который отличается надёжностью, компактностью и адаптацией к современным требованиям автоматизированных систем.
Технические характеристики
Обратный клапан Bosch Rexroth 0821003026 сконструирован для использования в пневматических системах и имеет следующие основные параметры:
- Номинальное давление: до 10 бар;
- Диапазон рабочих температур: от −10 C до +50 C;
- Пропускная способность: в зависимости от давления — от 200 до 700 л/мин;
- Тип подключения: резьбовое соединение, чаще всего G1/4 или аналогичное в зависимости от модификации;
- Материал корпуса: алюминиевый сплав с антикоррозийным покрытием;
- Материал уплотнений: NBR (бутадиен-нитрильный каучук);
- Монтажное исполнение: inline (в линию);
- Максимальное допустимое противодавление: до 5 бар;
- Направление потока: одностороннее (прямое) — свободный проход в одном направлении и полное запирание в противоположном.
Принцип работы клапана
Принцип работы обратного клапана Bosch Rexroth 0821003026 основан на механическом запирании обратного потока. При подаче давления в допустимом направлении клапан открывается за счёт воздействия давления на тарелку (или шар), преодолевающую усилие пружины. Когда поток движется в обратную сторону, пружина прижимает запирающий элемент к седлу, полностью перекрывая канал и исключая обратное движение среды. Механизм может включать следующие элементы:
- седло клапана,
- уплотняющий элемент (как правило, шар или тарельчатая вставка),
- возвратную пружину,
- корпус с входным и выходным патрубком,
- внутренние направляющие элементы для стабильного движения запорного узла.
Такая схема обеспечивает простоту и надёжность работы клапана, минимальное гидравлическое сопротивление при открытии и быстрое срабатывание при изменении направления давления.
Режимы эксплуатации и типовые сценарии
Клапан Bosch Rexroth 0821003026 используется в различных режимах, включая:
- Непрерывный поток в прямом направлении — штатный режим, при котором обеспечивается максимальная пропускная способность и минимальное сопротивление;
- Импульсный режим с резкими скачками давления — клапан способен моментально закрываться при обратной волне давления, предотвращая разрушение системы;
- Работа в условиях колебательных нагрузок — корпус и уплотнения рассчитаны на вибрации, типичные для промышленного оборудования;
- Монтаж в вертикальном или горизонтальном положении — универсальность конструкции допускает любое пространственное размещение без потери герметичности или надёжности;
- Работа в составе модуля распределения с несколькими направлениями подачи воздуха — клапан может быть установлен в логическую пневмосхему в качестве базового элемента защиты от обратного давления.
Важно отметить, что клапан не предназначен для регулировки давления или дросселирования — его задача исключительно механическая блокировка потока при изменении направления.

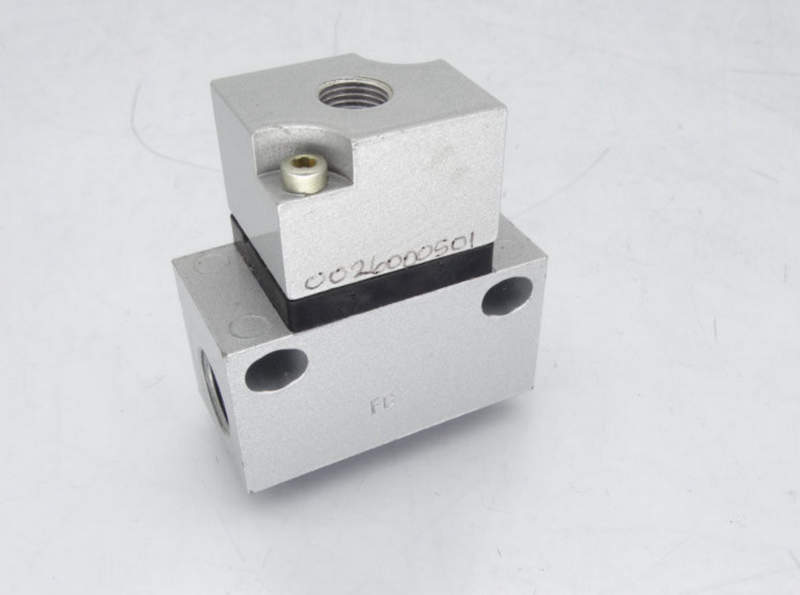

Конструктивные особенности
Корпус клапана изготавливается из лёгкого алюминиевого сплава, который сочетает в себе прочность и устойчивость к коррозии. За счёт анодирования или покрытия порошковой краской обеспечивается высокая стойкость к агрессивной среде и механическим воздействиям. Конструкция корпуса имеет внутри прецизионно обработанное седло, на которое опирается запирающий элемент. Уплотнения выполнены из маслобензостойкой резины NBR, что позволяет использовать клапан с различными типами рабочих сред, включая сжатый воздух с масляной взвесью. Пружина, отвечающая за возвращение затвора в исходное положение, подбирается с определённым усилием, чтобы обеспечить точное срабатывание без ложных срабатываний при турбулентности потока. Кроме того, в конструкции могут быть предусмотрены направляющие втулки для предотвращения перекоса запирающего элемента. Некоторые модификации оснащаются резьбовыми посадочными местами с шестигранной головкой или специальными монтажными пазами, упрощающими установку клапана в труднодоступных местах. Также существует возможность использования переходных фитингов при нестандартном подключении.
Области применения
Обратный клапан Bosch Rexroth 0821003026 применяется в широком спектре промышленных систем. Наиболее типичными являются:
- Пневмосистемы станков ЧПУ — для защиты цилиндров от обратного давления;
- Логические пневматические схемы — в качестве элементов логических функций «НЕ» или защиты от паразитных сигналов;
- Системы автоматической смазки — предотвращение обратного тока масла или воздуха;
- Компрессорные установки — для защиты компрессора от перегрузки при остановке;
- Промышленные линии упаковки — при разделении пневмозон с различным давлением;
- Медицинское и лабораторное оборудование — где требуется исключение перекрёстного потока в пневматических контурах;
- Пищевое и фармацевтическое оборудование — при условии совместимости материалов клапана со средой.
Преимущества использования клапана Bosch Rexroth 0821003026
Ключевыми достоинствами данной модели являются:
- Компактные габариты при сохранении высокой пропускной способности;
- Надёжная герметизация обратного потока благодаря точно рассчитанной пружине и уплотнению;
- Простота монтажа и технического обслуживания;
- Стойкость к перепадам давления и вибрационным нагрузкам;
- Универсальность применения в различных отраслях промышленности;
- Стабильность характеристик в длительном цикле эксплуатации;
- Совместимость с различными типами пневмораспределителей и трубопроводов.
Таким образом, обратный клапан Bosch Rexroth 0821003026 представляет собой эффективное решение для блокировки обратного потока в пневматических системах. Благодаря продуманной конструкции, высококачественным материалам и точному исполнению, данное устройство заслуженно занимает своё место в ряду промышленных компонентов, обеспечивая бесперебойную и безопасную работу оборудования. Применение таких клапанов значительно повышает надёжность и эффективность автоматизированных систем, а также снижает риск поломок и простоев, связанных с гидравлическими ударами или нежелательным обратным давлением.
