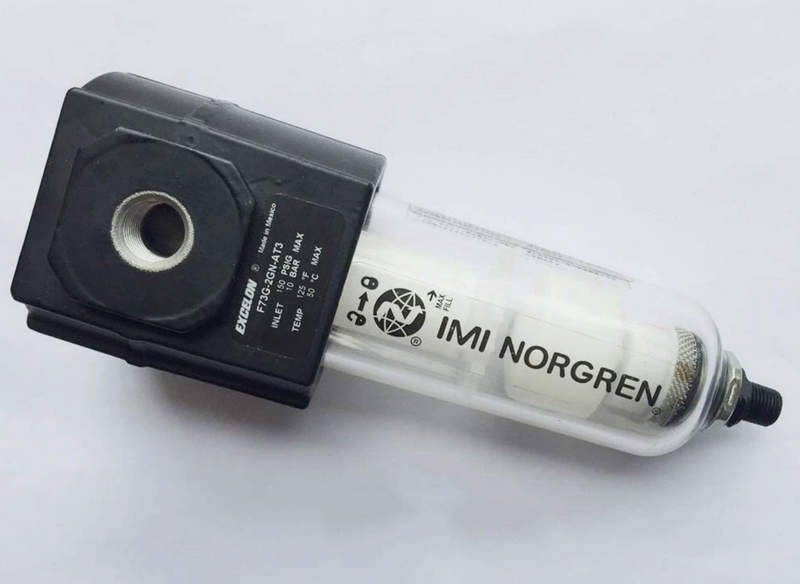

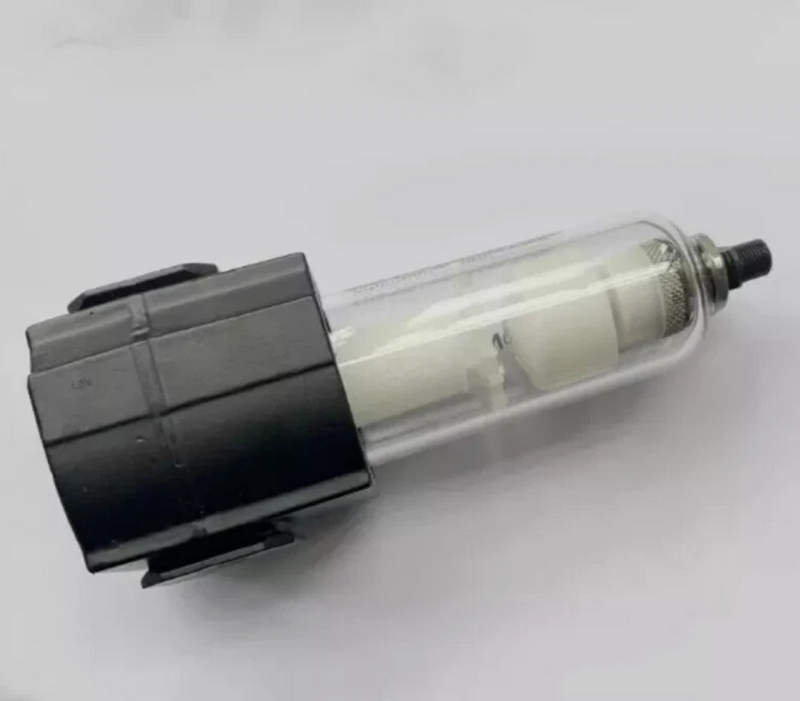

Фильтр Norgren F73G-2GN-AT3 для подготовки сжатого воздуха в промышленной пневматике

В пневматических системах сжатого воздуха крайне важна высокая степень очистки рабочей среды. Загрязнения — влага, частицы пыли, масла — не только снижают эффективность оборудования, но и сокращают срок его службы. Для решения этой задачи применяются фильтры тонкой и грубой очистки. Одним из проверенных решений в этой области выступает фильтр Norgren F73G-2GN-AT3, предназначенный для установки в пневмолинии и отвечающий за качественную подготовку воздуха. Данный фильтр отличается высоким качеством исполнения, универсальностью, прочностью и надежностью, что делает его популярным в различных отраслях промышленности.

Технические характеристики

Фильтр Norgren F73G-2GN-AT3 обладает сбалансированными параметрами, обеспечивающими стабильную работу пневмосистем. Перечислим основные технические характеристики изделия:

• Присоединительный размер: 1/4 дюйма (внутренняя резьба);
• Тип резьбы: G (британская цилиндрическая);
• Степень фильтрации: 5 мкм (тонкая очистка воздуха от механических примесей);
• Максимальное рабочее давление: до 10 бар;
• Рабочий диапазон температур: от –20 до +50 C (при отсутствии конденсата);
• Пропускная способность: около 850 л/мин (в условиях падения давления на 1 бар);
• Материал корпуса: алюминий с защитным покрытием;
• Материал чаши: прозрачный поликарбонат;
• Наличие защитного кожуха: в комплект входит металлическая защита чаши;
• Дренаж: автоматический, срабатывает при наличии давления (тип AT3);
• Монтаж: возможен как индивидуальный, так и в составе модульных блоков (например, FRL‐систем);
• Вес изделия: около 0,3–0,4 кг.

Эти параметры делают фильтр пригодным для использования в большинстве стандартных пневматических цепей, в том числе с повышенными требованиями к качеству сжатого воздуха.

Принцип работы и конструктивные особенности

Фильтр Norgren F73G-2GN-AT3 сконструирован на базе классического механического принципа центробежной фильтрации с предварительным осаждением крупных частиц и последующей тонкой фильтрацией на сетке. Ниже приведено пошаговое описание работы устройства:

• Поступление воздуха: сжатый воздух через резьбовое соединение поступает во входной патрубок фильтра;
• Предварительная очистка: внутри фильтра создается вихревое движение потока; под действием центробежной силы крупные частицы, влага и масла выбрасываются на стенки чаши и оседают в нижней части корпуса;
• Финальная фильтрация: поток проходит через сетчатый фильтрующий элемент (с ячейками 5 мкм), где задерживаются мелкие частицы пыли и капли масла;
• Сброс конденсата: накопившаяся жидкость автоматически сбрасывается через дренажное отверстие (механизм AT3 активируется при наличии давления в системе);
• Выход очищенного воздуха: отфильтрованный воздух направляется в выходной патрубок и далее по пневмомагистрали.

Фильтр отличается простой конструкцией, удобством технического обслуживания (смена фильтроэлемента производится без демонтажа всего корпуса), а также возможностью модульной сборки с другими элементами подготовки воздуха: регуляторами давления, лубрикаторами, блоками подготовки. Дополнительным преимуществом выступает прозрачная чаша, позволяющая визуально контролировать уровень конденсата, а также металлический кожух, предотвращающий повреждение корпуса при механических воздействиях.

Основные режимы работы

Фильтр F73G-2GN-AT3 функционирует в следующих режимах:

• Непрерывная фильтрация: поддерживается постоянный поток воздуха в системе с одновременным удалением загрязнений;
• Автоматический дренаж: при достижении определенного уровня конденсата в чаше происходит автоматическое открытие клапана и сброс жидкости;
• Работа при переменных давлениях: фильтр стабильно функционирует как при понижении, так и при скачках давления в пределах допустимого диапазона (до 10 бар);
• Функционирование в умеренных температурных условиях: фильтр подходит для установки в неотапливаемых производственных помещениях (до –20 C), при условии отсутствия замерзания конденсата.

Области применения

Фильтр Norgren F73G-2GN-AT3 нашёл широкое применение в различных промышленных секторах. Ниже приведены типовые направления использования:

• Пневматические приводы на сборочных линиях;
• Прессовое и упаковочное оборудование;
• Автоматизированные манипуляторы и роботы;
• Пескоструйные камеры и покрасочные стенды;
• Станки с ЧПУ и пневмоинструмент;
• Системы подачи воздуха на клапаны и регуляторы;
• Лабораторное оборудование и тестовые стенды.

Благодаря высокой производительности и точности фильтрации устройство успешно применяется как в машиностроении, так и в химической, пищевой, фармацевтической, деревообрабатывающей промышленности.

В целом, фильтр Norgren F73G-2GN-AT3 — это эффективное решение для подготовки сжатого воздуха, обеспечивающее надежную защиту оборудования от загрязнений. Его универсальность, прочность конструкции, высокая степень фильтрации и наличие автоматического дренажа делают его идеальным выбором для современных производств. При необходимости поставки оборудования вы всегда можете обратиться в компанию «Олниса», чтобы получить квалифицированную помощь и надежные решения для вашего бизнеса.
