Электромагнитный клапан D01-4106: контроль подачи среды без сложных приводов

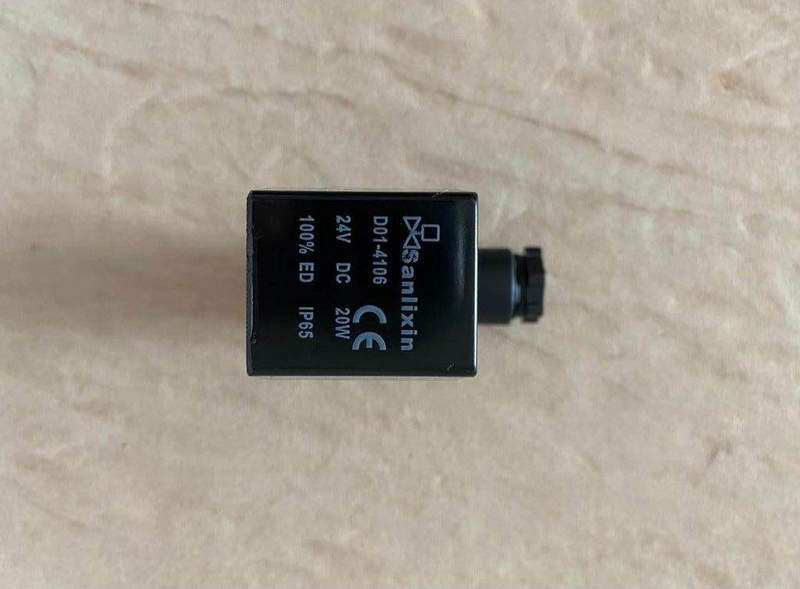

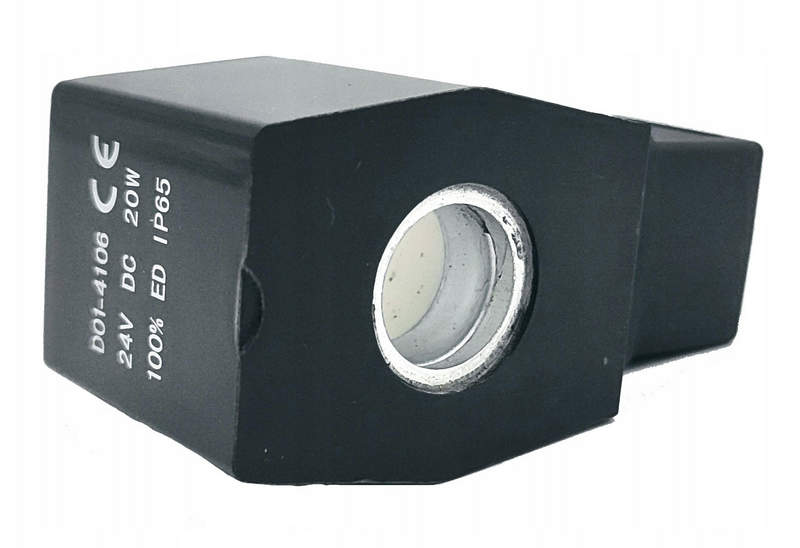

Соленоидные клапаны — это важные элементы в системах автоматического управления потоками жидкостей и газов. Модель Sanlixin D01-4106 24V DC 20W представляет собой электромагнитный клапан прямого действия, предназначенный для работы в системах с контролируемой подачей среды.

Основные технические характеристики

Технические параметры являются отправной точкой для понимания возможностей и ограничений клапана. Sanlixin D01-4106 24V DC 20W характеризуется следующими значениями:

• Номинальное напряжение питания — 24 В постоянного тока (DC);
• Мощность катушки — 20 Вт;
• Тип действия — прямого действия, нормально закрытый (NC);
• Рабочее давление — до 8 бар (в зависимости от среды);
• Диаметр условного прохода (DN) — около 4 мм;
• Присоединение к трубопроводу — резьбовое соединение (чаще всего G1/4, но зависит от исполнения);
• Температурный диапазон — от -10 до +80 C (уточняется в зависимости от уплотнительных материалов);
• Материал корпуса — латунь или нержавеющая сталь (в зависимости от модификации);
• Материал уплотнений — NBR, EPDM или FKM (подбирается в зависимости от рабочей среды);
• Степень защиты катушки — IP65 при условии правильной установки кабельного ввода;
• Время отклика — обычно не превышает 25 мс.

Эти параметры делают Sanlixin D01-4106 универсальным компонентом для решения широкого круга задач в области пневматики, гидравлики и жидкостных систем автоматизации.

Конструкция и принцип работы

Для понимания работы клапана Sanlixin D01-4106 необходимо рассмотреть его конструктивные элементы и взаимодействие между ними. Устройство включает в себя следующие основные части:

• Корпус — герметичная камера, внутри которой размещен седло клапана и подвижный якорь;
• Катушка — электромагнит, создающий магнитное поле при подаче напряжения;
• Якорь (плунжер) — элемент, перемещающийся в результате действия магнитного поля;
• Пружина возврата — удерживает якорь в исходном (закрытом) положении при отсутствии питания;
• Уплотнительные элементы — обеспечивают герметичность при закрытом клапане.

Принцип работы следующий:

• В нормальном состоянии, когда напряжение не подаётся, клапан закрыт: якорь прижат к седлу под действием пружины, и поток среды заблокирован.
• При подаче напряжения 24 В DC, катушка возбуждается и создает магнитное поле, притягивающее якорь вверх.
• Якорь поднимается, открывая проход для среды — клапан открывается.
• При снятии напряжения магнитное поле исчезает, и возвратная пружина возвращает якорь в исходное положение, вновь закрывая поток.

Такой принцип обеспечивает быстрое переключение и надёжность в условиях циклической работы.

Рабочие режимы и поддерживаемые среды

Клапан Sanlixin D01-4106 предназначен для работы в следующих режимах:

• Нормально закрытый режим — клапан открыт только при наличии питания;
• Импульсный режим — кратковременное открытие по сигналу;
• Циклический режим — частые включения/выключения при работе в автоматических системах.

Допустимые среды:

• Воздух и нейтральные газы — при использовании стандартных уплотнений NBR;
• Вода и легкие жидкости — допустимо при наличии фильтрации и выборе соответствующего уплотнителя (например, EPDM);
• Масла и нефтепродукты — возможна работа при наличии уплотнений из FKM (Viton);
• Неагрессивные химические растворы — при предварительной проверке химической совместимости.

Таким образом, клапан можно адаптировать под различные сферы, от бытового оборудования до промышленных узлов.

Области применения

Благодаря универсальности и простоте интеграции, Sanlixin D01-4106 24V DC 20W используется в таких сферах:

• Системы автоматической подачи воды и жидкостей;
• Промышленные пневмо- и гидравлические установки;
• Оборудование для дозирования и наполнения;
• Станки с ЧПУ и автоматизированные технологические линии;
• Пищевое и упаковочное оборудование;
• Системы охлаждения и климат-контроля;
• Сельскохозяйственные установки и капельный полив;
• Лабораторные и медицинские устройства.

Наличие различных вариантов исполнения по материалам корпуса и уплотнений расширяет спектр возможных задач, решаемых с помощью данного клапана.

Преимущества модели Sanlixin D01-4106

К числу ключевых достоинств можно отнести:

• Работа при низком напряжении (24 В DC), что безопасно и удобно для систем автоматики;
• Компактные габариты — удобно для установки в ограниченном пространстве;

• Высокая скорость отклика — меньше 25 мс;
• Простая и надежная конструкция без необходимости внешнего давления для открытия;
• Возможность работы с различными жидкостями и газами;
• Разнообразие исполнений корпуса и уплотнителей;
• Надежность в условиях частых циклов срабатывания;
• Устойчивость к загрязнению при соблюдении условий фильтрации;
• Степень защиты IP65 — подходит для промышленной среды.

Эти характеристики делают клапан эффективным решением как для новых проектов, так и для модернизации существующих систем.

Таким образом, соленоидный клапан Sanlixin D01-4106 24V DC 20W — это компактный, надёжный и гибко адаптируемый элемент систем управления потоками. Простая конструкция, широкий диапазон совместимых сред и быстрая реакция на управляющие сигналы делают его подходящим выбором для множества отраслей промышленности и технических решений.
