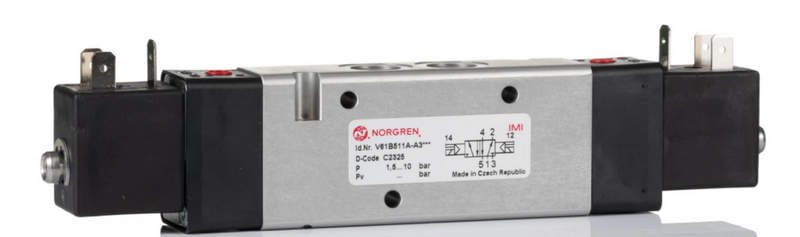

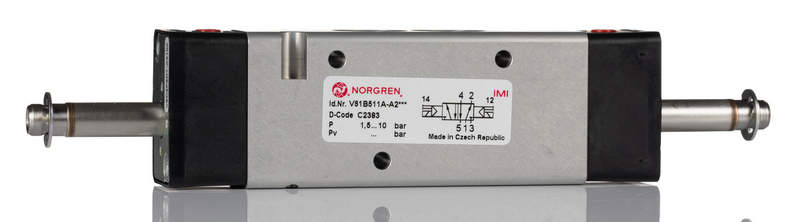

Соленоидный клапан Norgren V61B511A-A2 для пневмосистем: точное управление потоками воздуха в автоматике

Соленоидные клапаны занимают важную роль в автоматизации пневматических и гидравлических систем, обеспечивая управление потоками рабочей среды с помощью электрических сигналов. Модель Norgren V61B511A-A2 представляет собой электромагнитный клапан, предназначенный для точного и надежного управления пневматическими потоками в промышленных установках различного типа.

Технические характеристики

Перед тем как перейти к описанию конструкции и принципа действия, необходимо выделить основные параметры клапана Norgren V61B511A-A2. Именно они определяют его совместимость с различными системами и возможностями эксплуатации:

• Тип клапана — 5/2 (пятиходовой двухпозиционный);
• Тип управления — электромагнитное, с одним соленоидом;
• Тип возврата — пружинный возврат (spring return);
• Рабочая среда — сжатый воздух (фильтрованный, без масел; возможно маслонасыщенное исполнение);
• Диапазон рабочего давления — от 1 до 10 бар;

• Номинальный расход воздуха — около 1000–1100 л/мин при 6 бар;
• Рабочее напряжение катушки — 24 В DC;
• Потребляемая мощность катушки — порядка 2 Вт;
• Интерфейс подключения — портовая резьба G1/8 (возможны другие исполнения);
• Температурный диапазон эксплуатации — от –10 до +50 C;
• Корпус — алюминиевый с антикоррозийным покрытием;
• Электрическое подключение — разъем типа DIN 43650 (форм A);
• Уровень защиты — IP65 при правильно установленном разъеме;
• Монтаж — возможна установка на базовую плиту или индивидуально на трубопровод.

Эти параметры обеспечивают универсальность клапана и его широкую применимость в промышленных пневмосистемах различного назначения.

Конструктивные особенности

Конструкция клапана Norgren V61B511A-A2 обеспечивает оптимальный баланс между компактностью, надежностью и простотой обслуживания. Все элементы подобраны с учетом долговечности и устойчивости к износу при высокочастотной работе. Корпус выполнен из анодированного алюминия, что придаёт устройству повышенную устойчивость к агрессивной среде и механическим повреждениям. Соленоид защищён пластиковым кожухом, а соединение с катушкой реализовано через стандартный плоский разъём, что упрощает электромонтаж. Порты размещены на одной плоскости, что облегчает интеграцию в панели или распределительные блоки. Обратная пружина внутри корпуса обеспечивает возврат золотника в исходное положение при снятии напряжения с катушки. Благодаря данной схеме достигается высокая надёжность в критических ситуациях, где важно, чтобы клапан автоматически переходил в безопасное состояние при обесточивании.

Преимущества клапана Norgren V61B511A-A2

Ключевыми достоинствами модели V61B511A-A2 являются:

• высокая надёжность при длительной эксплуатации;
• короткое время срабатывания (меньше 20 мс);
• удобное подключение к электросети и пневмосистеме;
• возможность работы в автоматических линиях с высокой цикличностью;
• компактные габариты при хорошем пропускном сечении;
• устойчивость к загрязнённому воздуху (при наличии фильтра);
• наличие стандартных монтажных аксессуаров;
• совместимость с широким спектром других компонентов Norgren.

Принцип действия и режимы работы

Основной принцип работы клапана Norgren V61B511A-A2 основан на перемещении золотника внутри корпуса под воздействием электромагнитного поля. Ниже пошагово описывается, как функционирует устройство:

• Исходное состояние (без питания): возвратная пружина удерживает золотник в положении, при котором воздух подаётся, например, на выходной порт 2, а порт 4 сбрасывается в атмосферу через порт 5;
• При подаче напряжения на соленоид: создаётся магнитное поле, которое втягивает якорь и сдвигает золотник в противоположное положение;
• В рабочем положении: подача воздуха переходит на другой выходной порт (порт 4), а порт 2, в свою очередь, соединяется с атмосферным каналом;
• При снятии напряжения: пружина возвращает золотник обратно, восстанавливая исходный путь потока воздуха.

Такое переключение позволяет управлять двухсторонними пневмоцилиндрами, позиционируя шток в одно из двух положений в зависимости от команды. Режим работы — «импульсный» или «удерживающий» — определяется характером подаваемого электрического сигнала: в стандартной схеме удержание осуществляется до момента отключения питания.

Области применения

Соленоидный клапан Norgren V61B511A-A2 широко используется в пневматических системах различных отраслей промышленности. К основным направлениям применения можно отнести:

• автоматизация конвейерных линий и упаковочного оборудования;
• управление движением пневмоцилиндров в сборочных станциях;
• системы сортировки, подачи, прессования, захвата и позиционирования;
• пневматические прессы и механизмы в пищевой промышленности;
• дозирующее и фасовочное оборудование;
• роботизированные манипуляторы и модули;
• блоки распределения воздуха в машиностроении;
• системы вентиляции и пневматического управления заслонками;
• производственные линии в электронике и фармацевтике.

Благодаря универсальности, клапан может эффективно использоваться как в одиночных цепях, так и в составе сложных многоканальных распределительных систем.

Таким образом, соленоидный клапан Norgren V61B511A-A2 — это надёжный, компактный и функциональный элемент пневматических систем, подходящий для решения широкого спектра задач в промышленной автоматике. Его технические параметры и конструкционные решения делают его универсальным инструментом для точного и быстрого управления воздушными потоками. При выборе данной модели, особенно в составе комплексных систем, важно учитывать специфику работы оборудования, среду и режимы эксплуатации.
